铝型材配套方形顶板万向标准脚轮结构

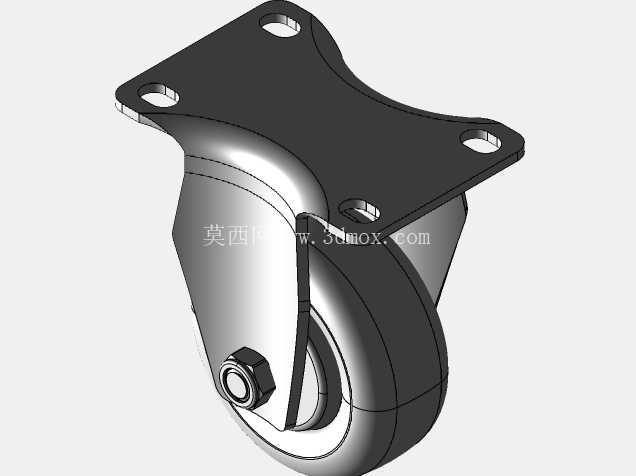

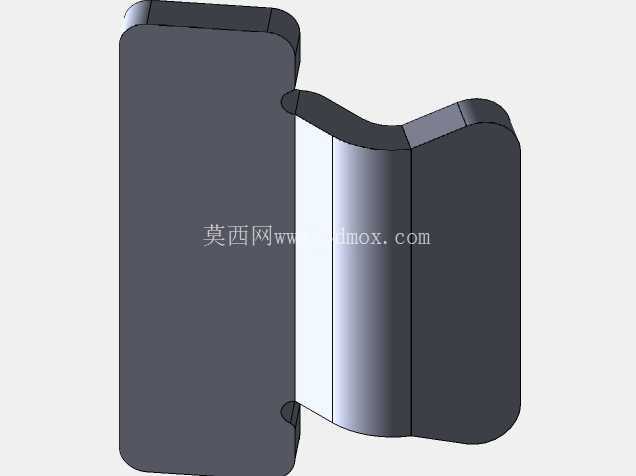

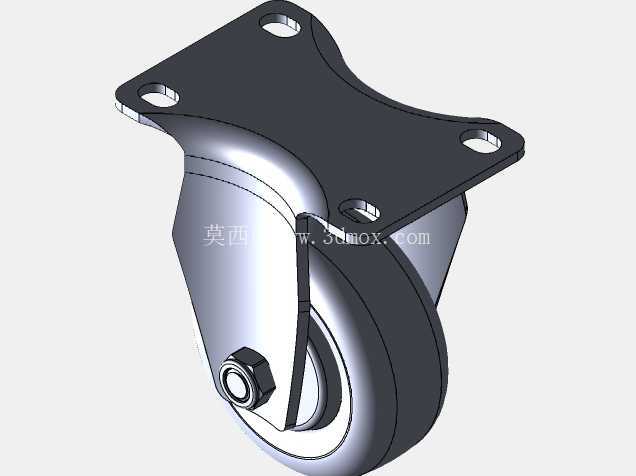

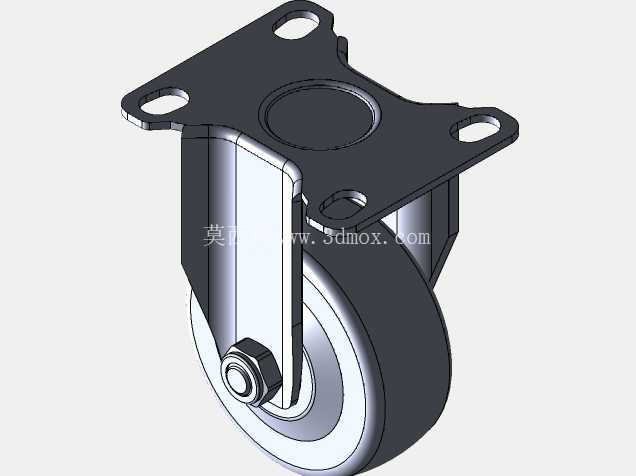

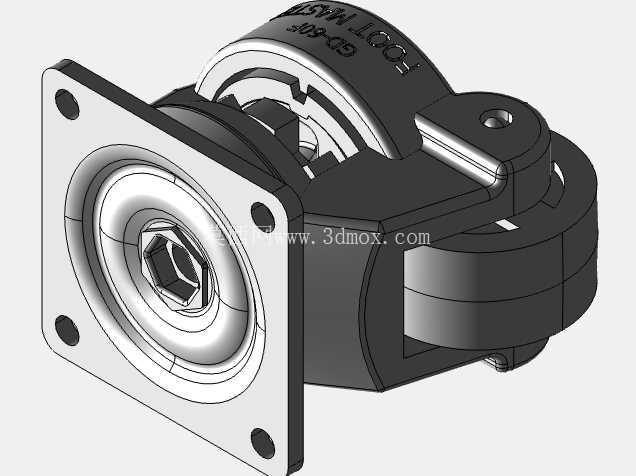

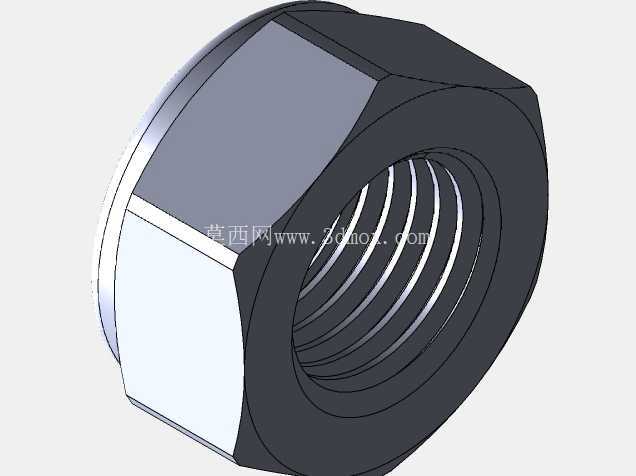

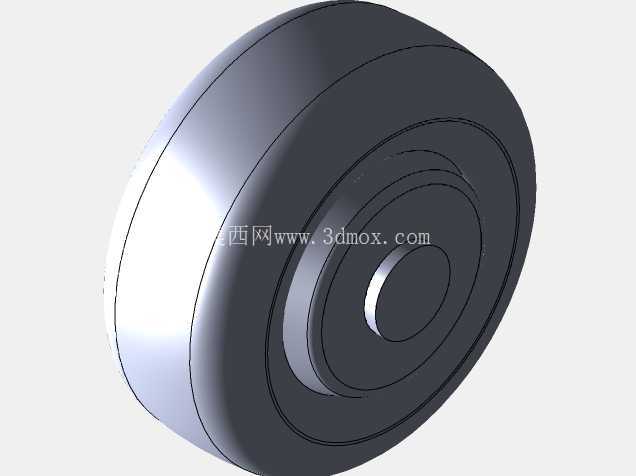

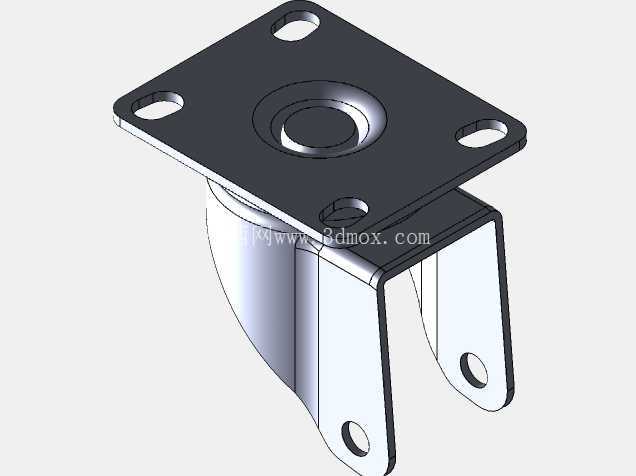

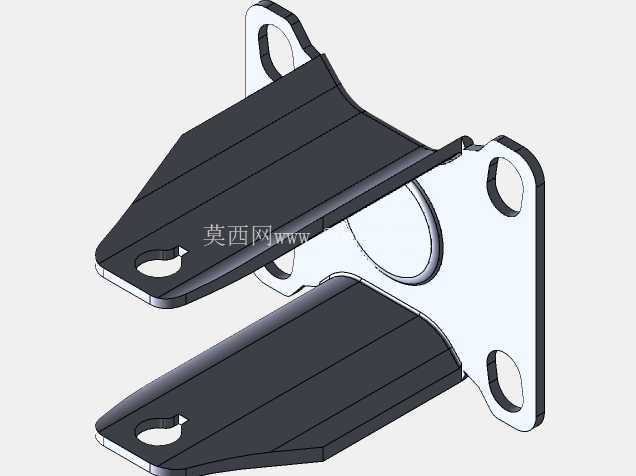

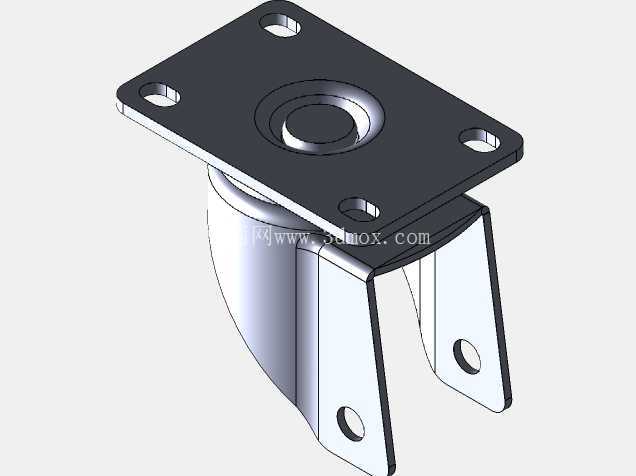

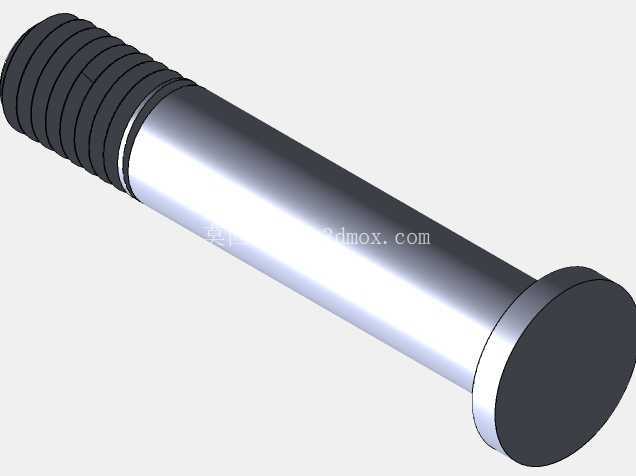

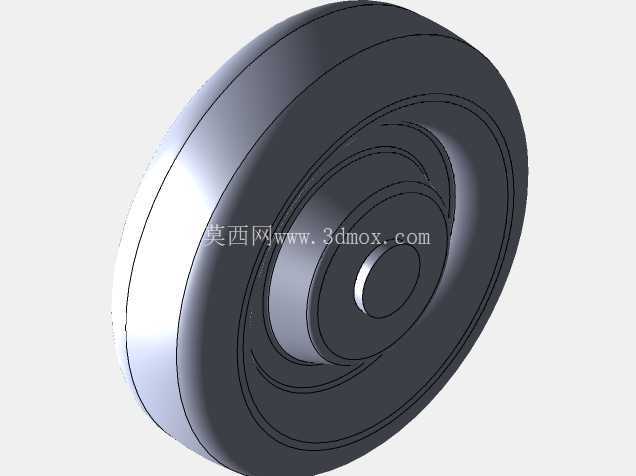

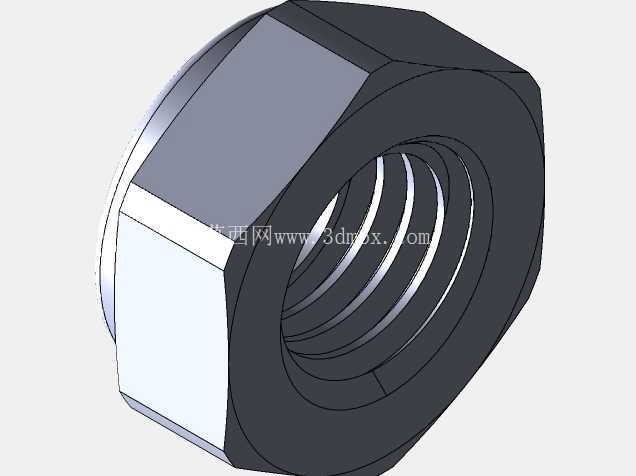

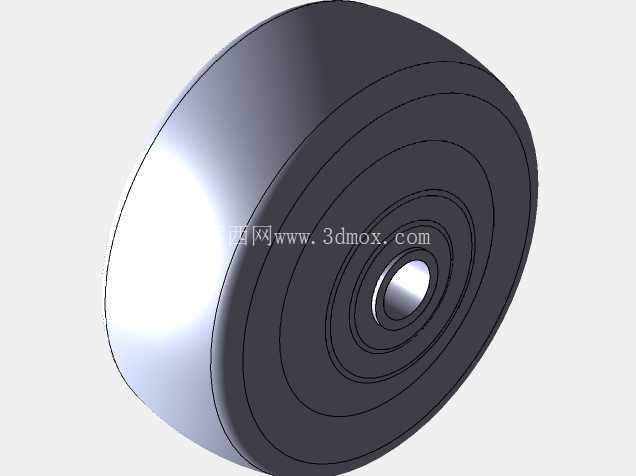

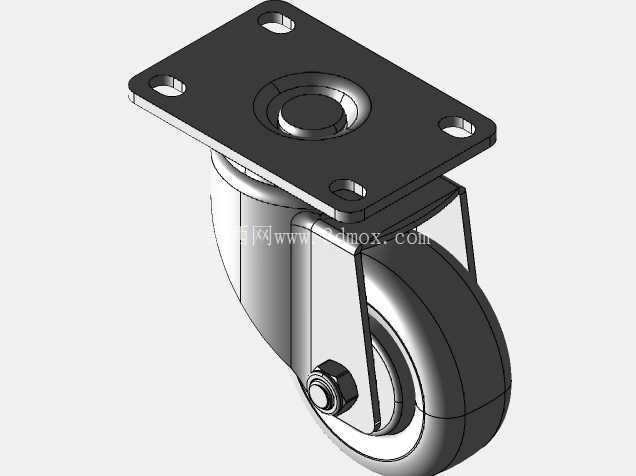

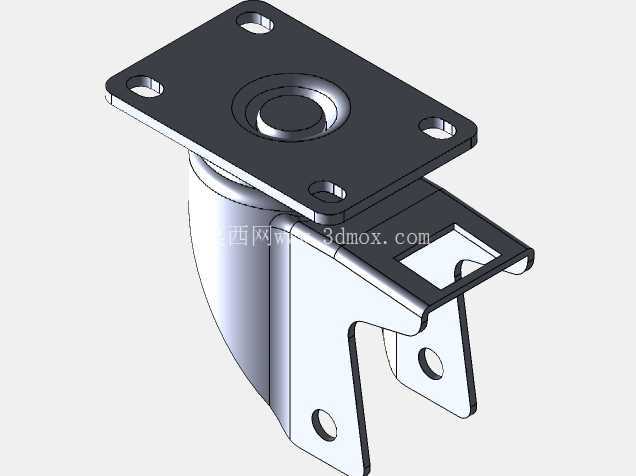

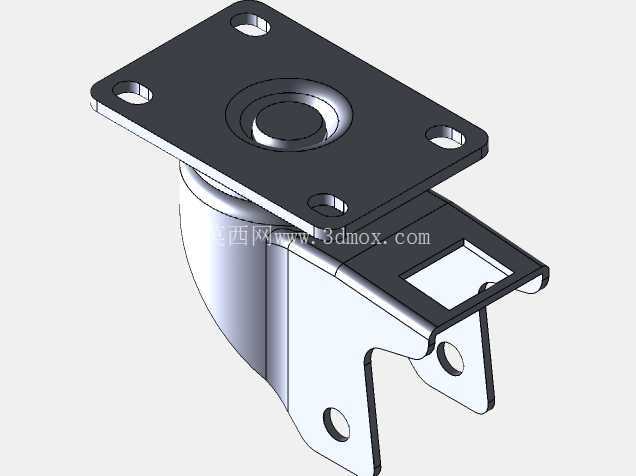

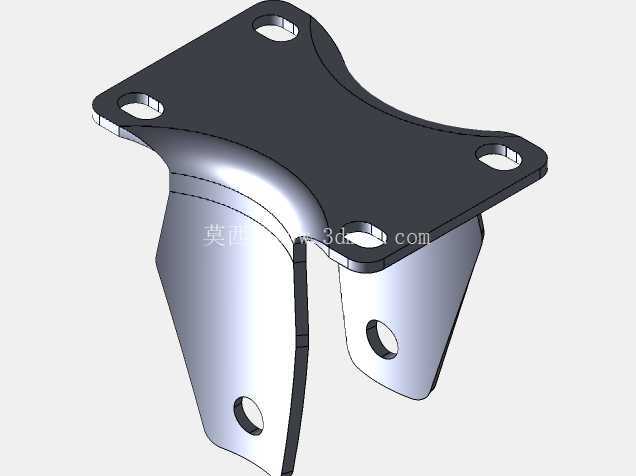

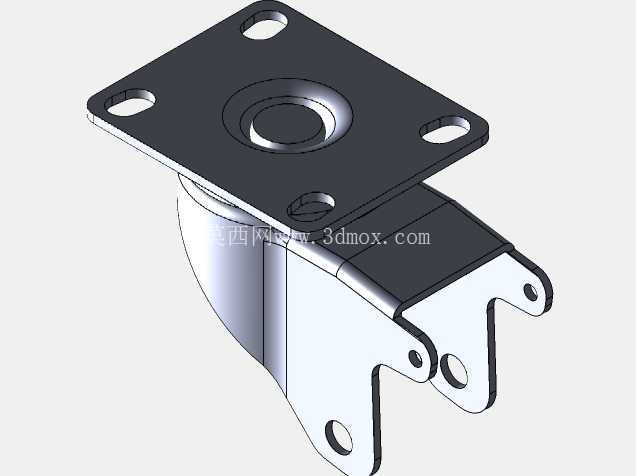

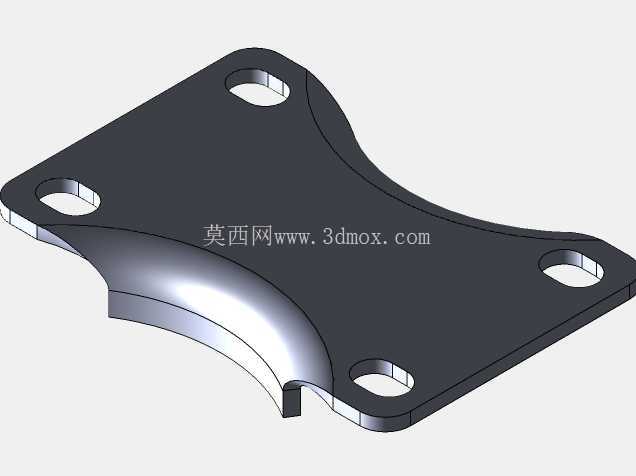

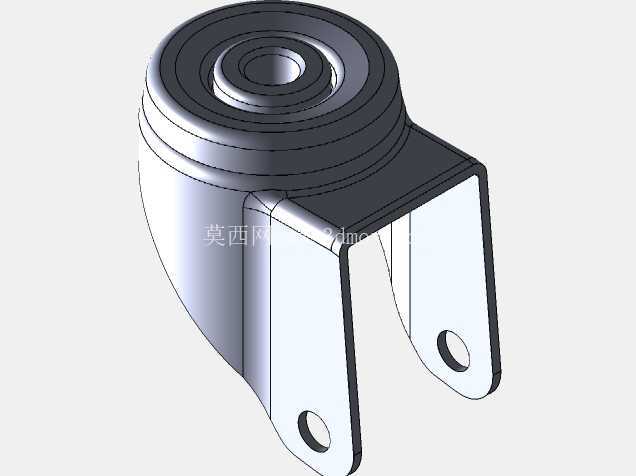

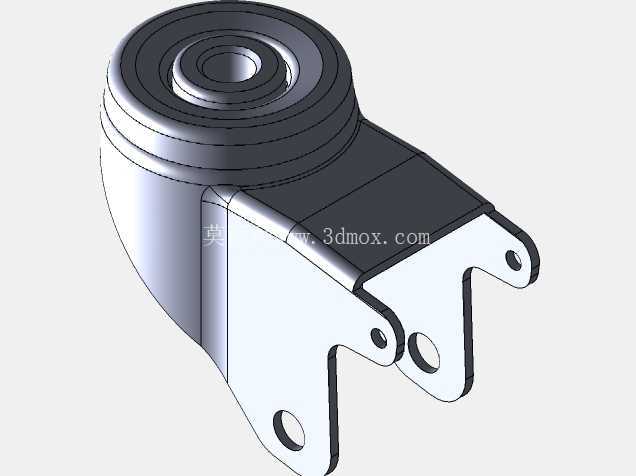

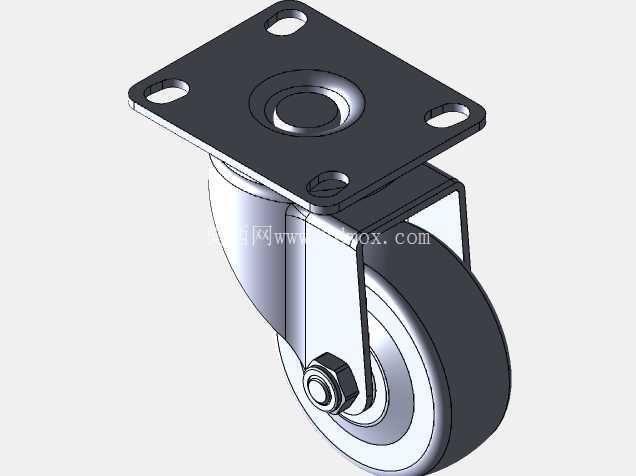

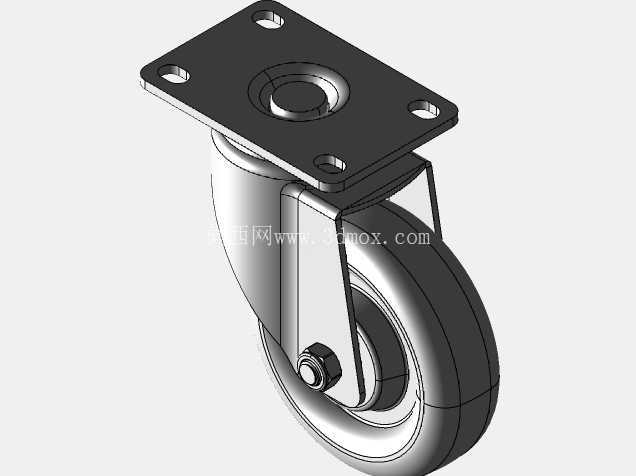

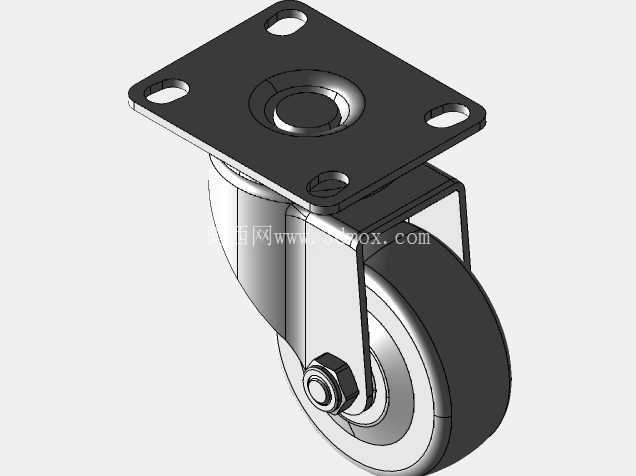

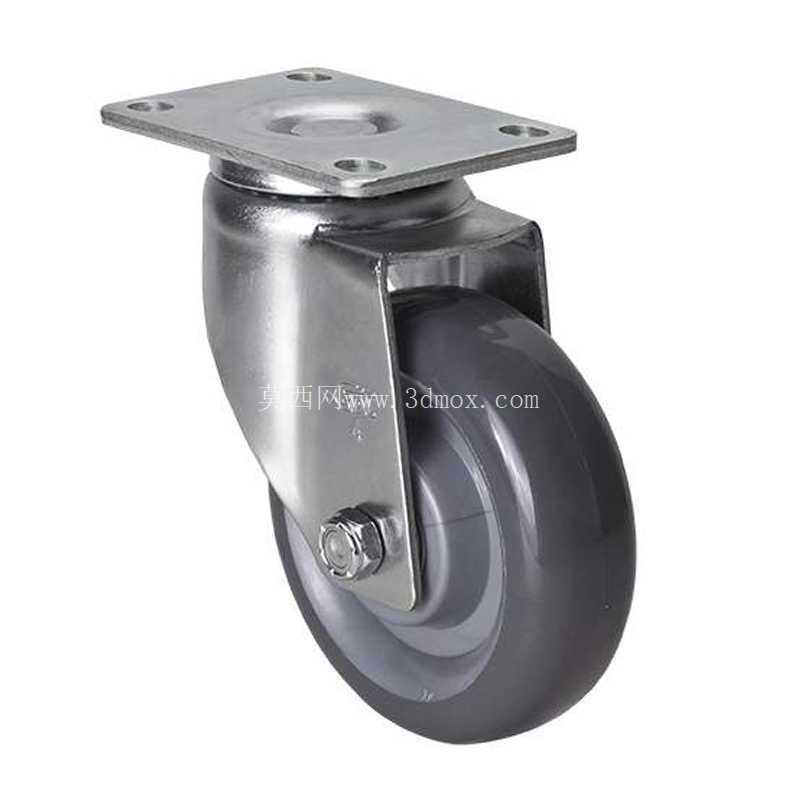

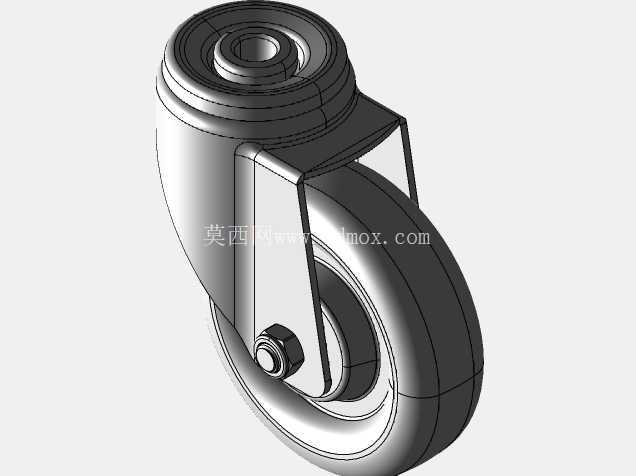

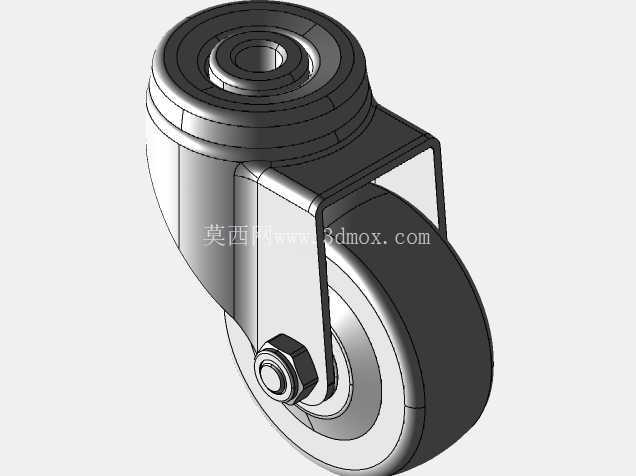

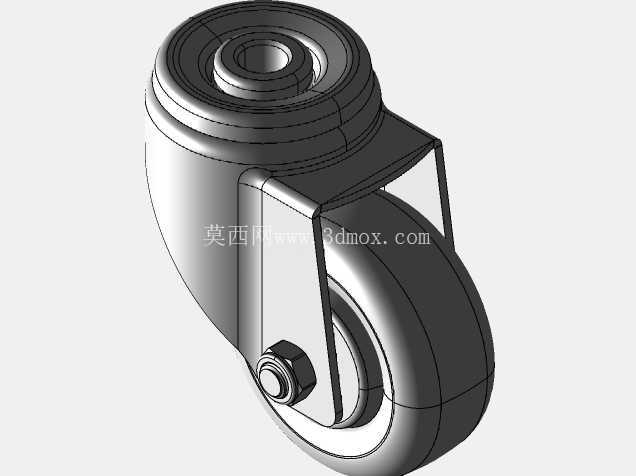

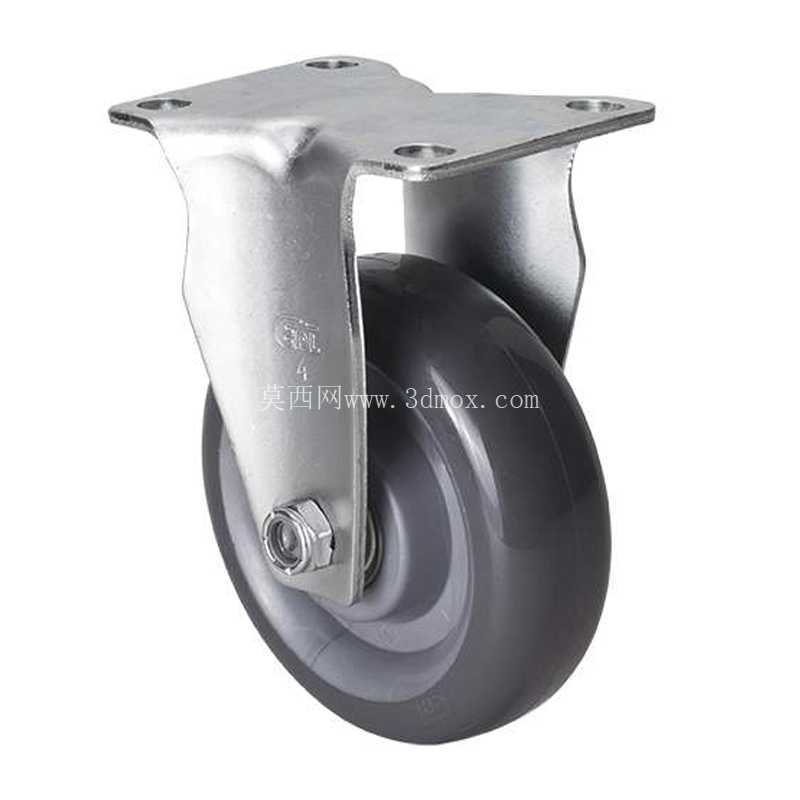

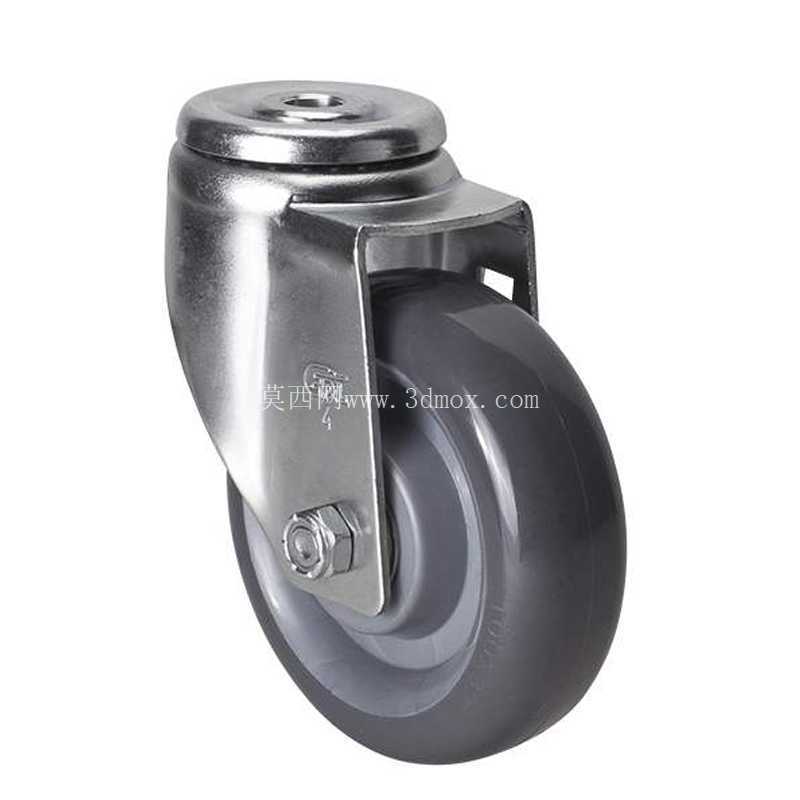

　　这款脚轮采用方形顶板安装结构，顶板上的四个安装孔位完全对应常用规格工业铝型材的端面中心距，安装时直接将顶板贴合在铝型材框架的底部端面，用对应规格的螺栓直接锁紧即可，不需要额外打孔或者焊接转接件，装配效率比通用脚轮提升至少百分之四十。从功能特性来看，这款脚轮为万向回转结构，顶部回转副采用密封式滚珠回转支承，转动阻尼均匀，在推动整台设备转向时不会出现卡滞、偏摆的问题，即使是承载两百公斤以内的铝型材框架加物料，单人也可以轻松完成转向和移位操作，不会出现转向费力、轮体跑偏的情况。在工业铝型材框架类设备的结构设计中，底部行走支撑部件的选型与适配，直接决定了整台设备的移动灵活性、停放稳定性以及现场工位调整的效率，这款适配标准工业铝型材框架的万向脚轮，就是针对这类场景做的定向适配设计。日常做设备布局时，车间里的物料周转架、小型工作台、移动式检测工位、线边物料存放架这类需要频繁调整位置的铝型材结构，往往不会配置固定地脚，而是选用脚轮作为底部支撑，这就要求脚轮的安装接口必须和铝型材端面的安装孔位完全匹配，不需要额外做转接板加工，减少现场装配的工序。轮体采用高弹性聚氨酯材质，外层邵氏硬度控制在85A左右，既可以保证承载时不会出现过度形变，又能在车间环氧地坪、水泥地面上滚动时降低噪音，不会划伤地面涂层，同时轮体内部配置双滚珠轴承，滚动阻力小，长时间使用不会出现轴承抱死、轮体转动不畅的问题。轮体的支架采用加厚冷轧钢板冲压成型，表面做镀锌钝化处理，在车间常规的潮湿、多油污环境下使用也不会轻易出现锈蚀，支架的侧部采用双层钢板夹装轮体的结构，轮轴采用高强度碳钢螺栓配防松螺母锁紧，长期承受交变载荷也不会出现轮轴松动、支架变形的问题。

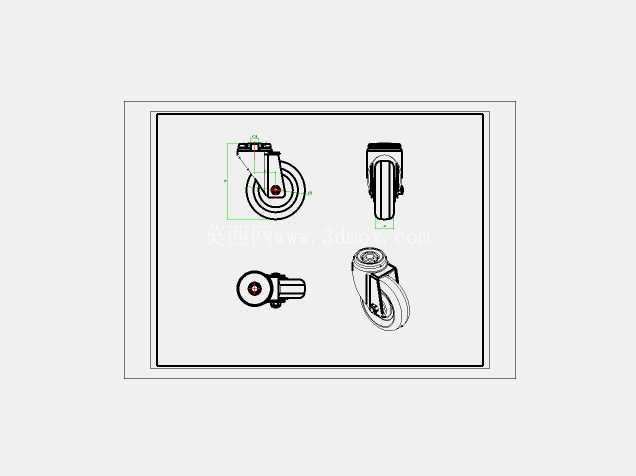

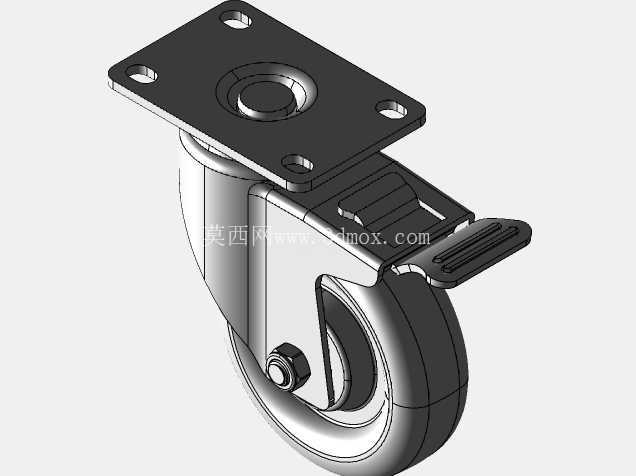

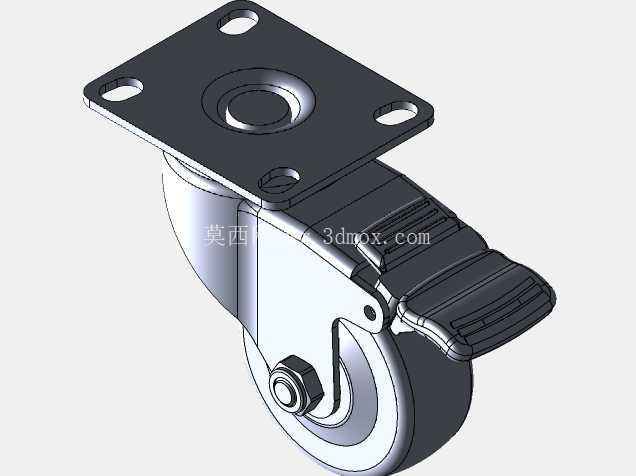

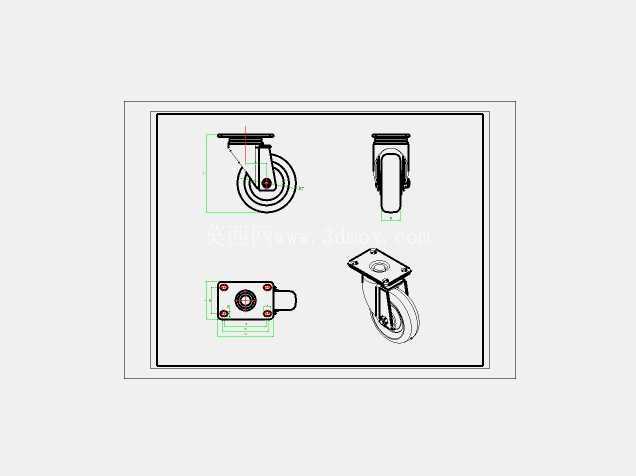

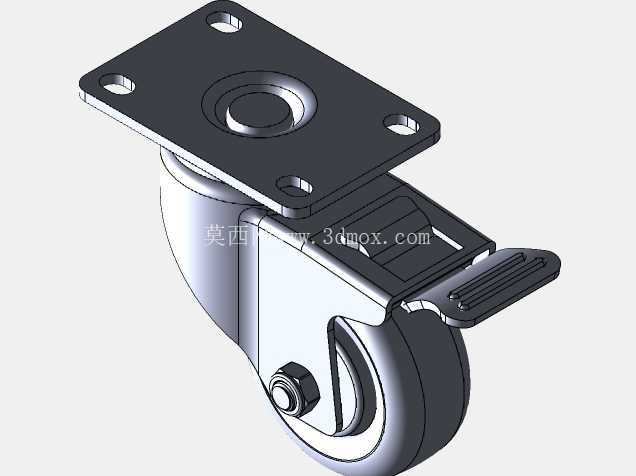

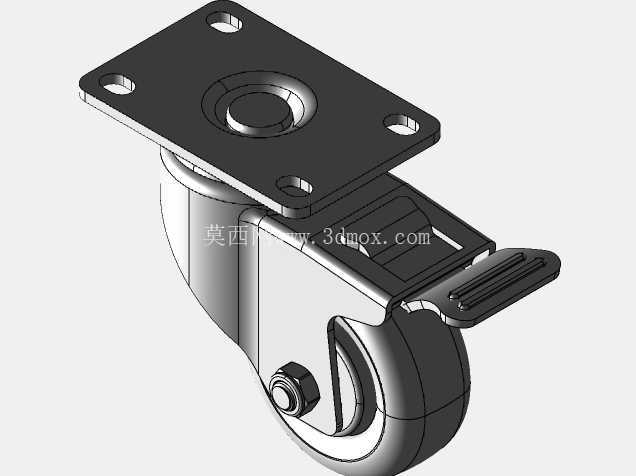

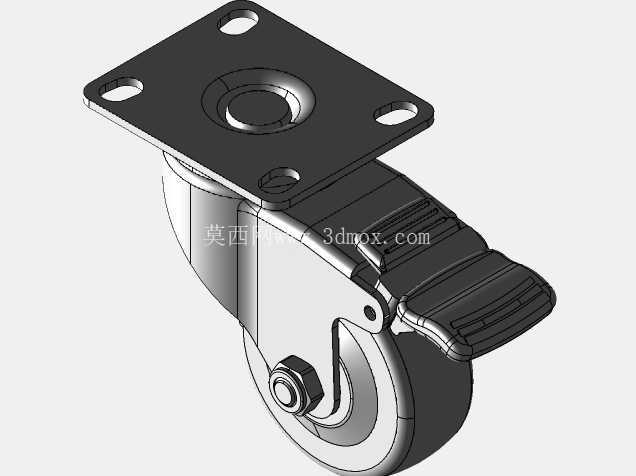

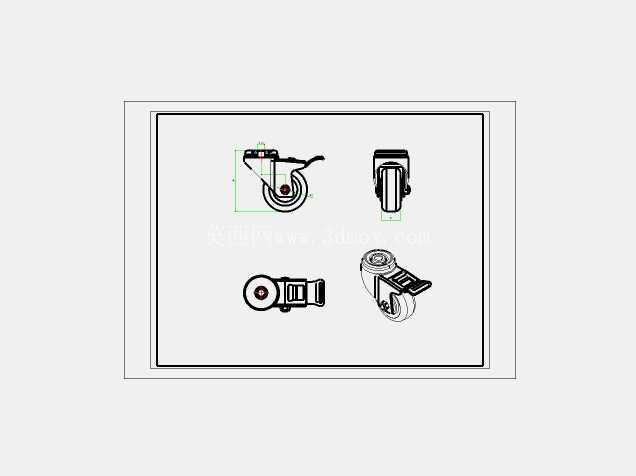

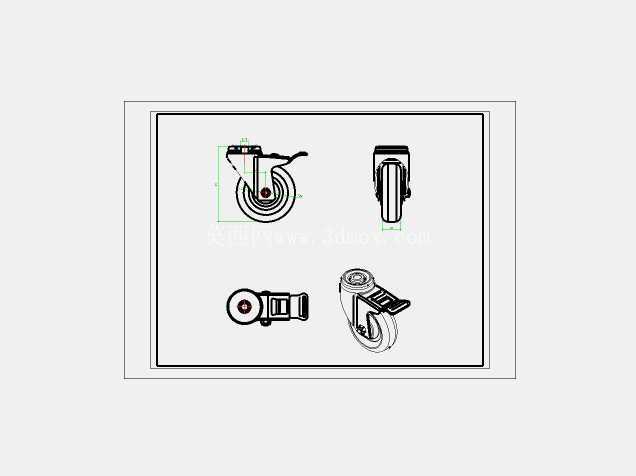

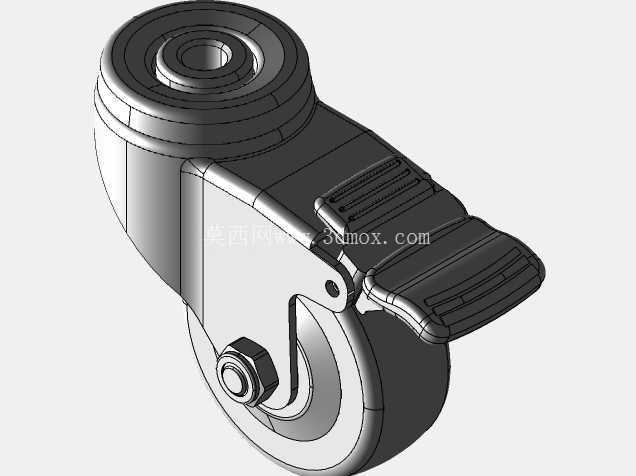

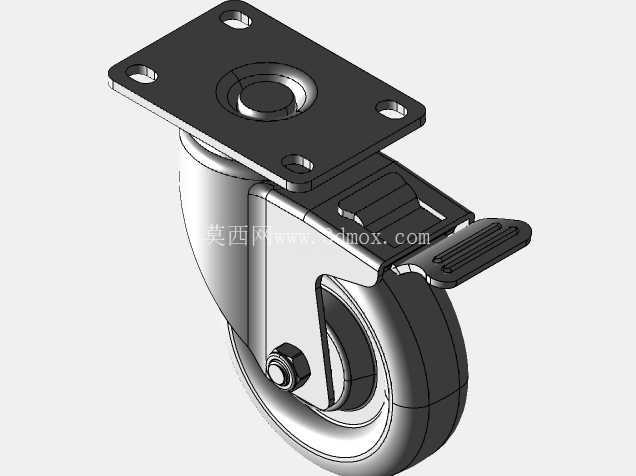

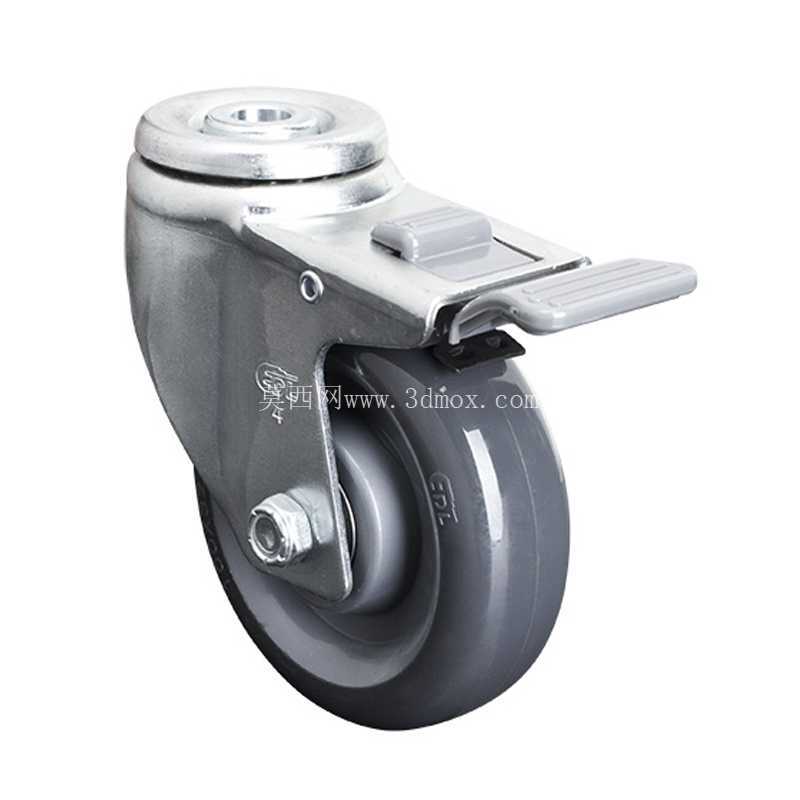

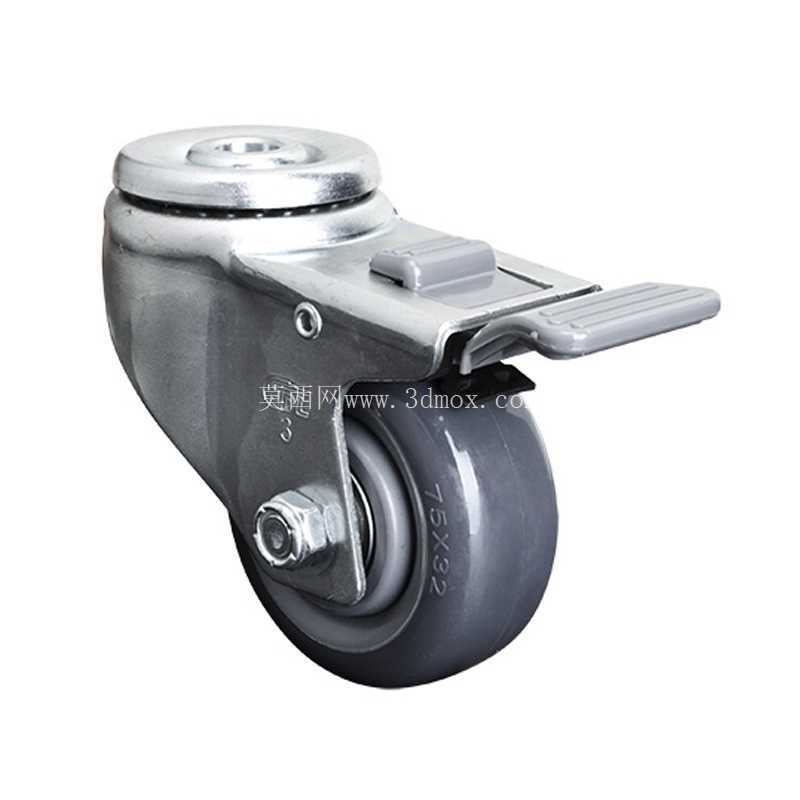

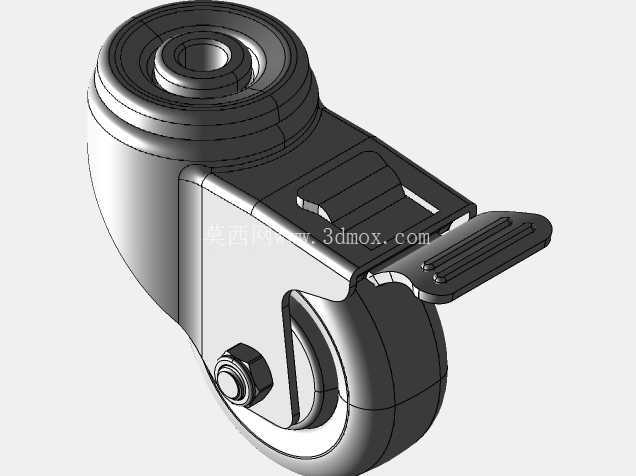

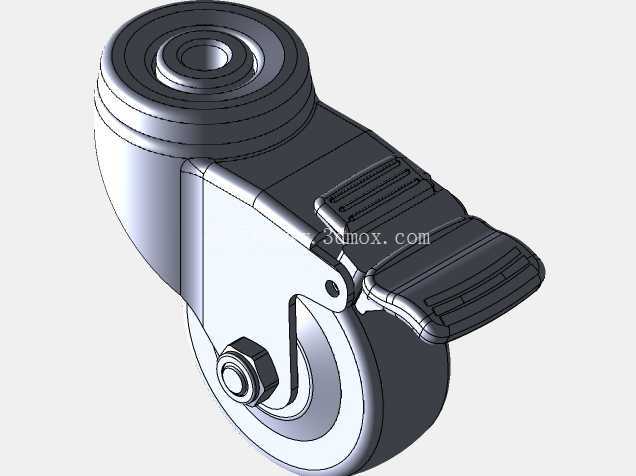

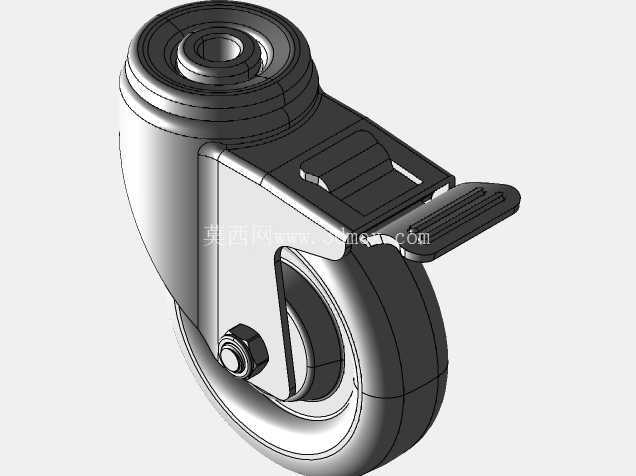

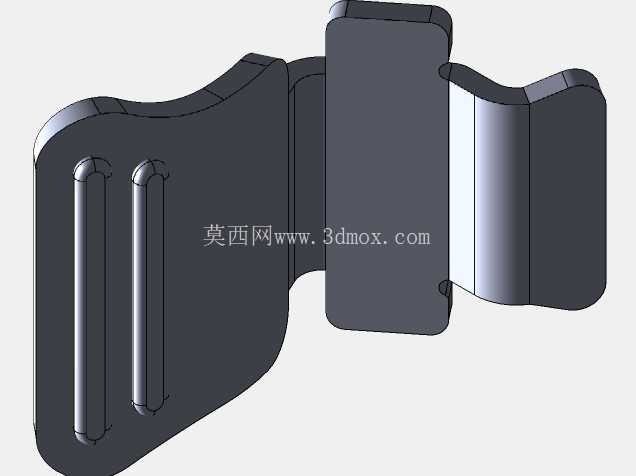

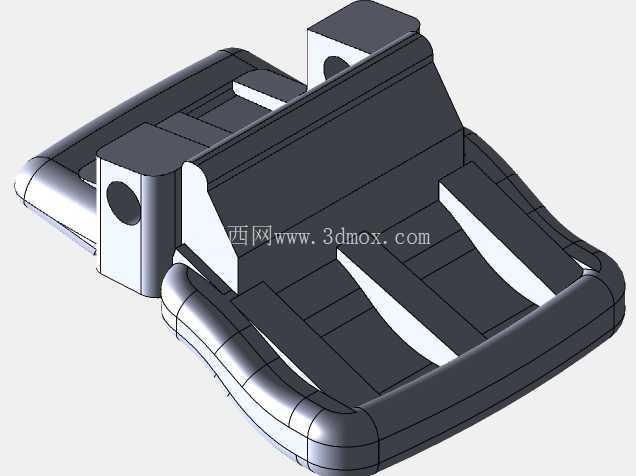

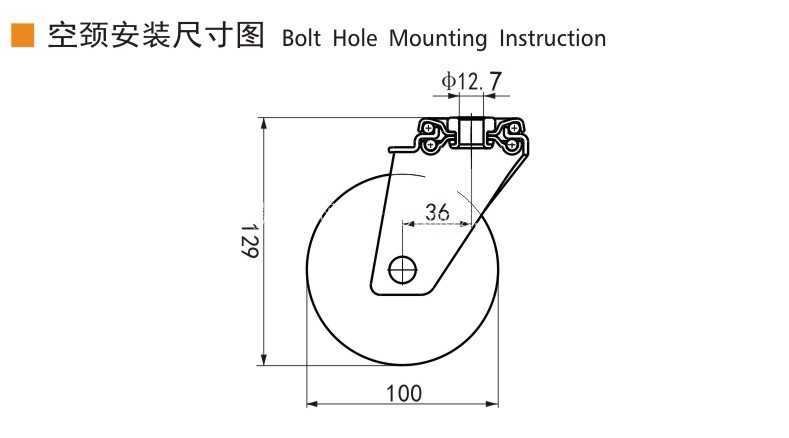

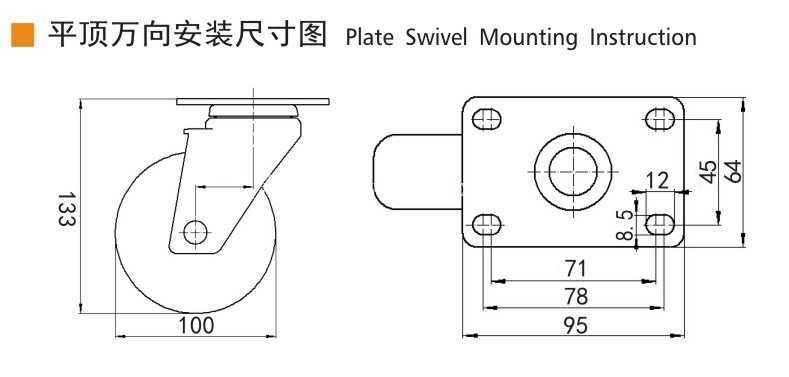

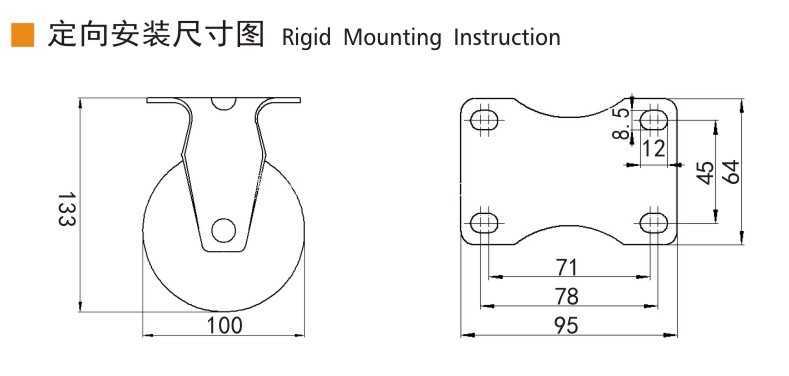

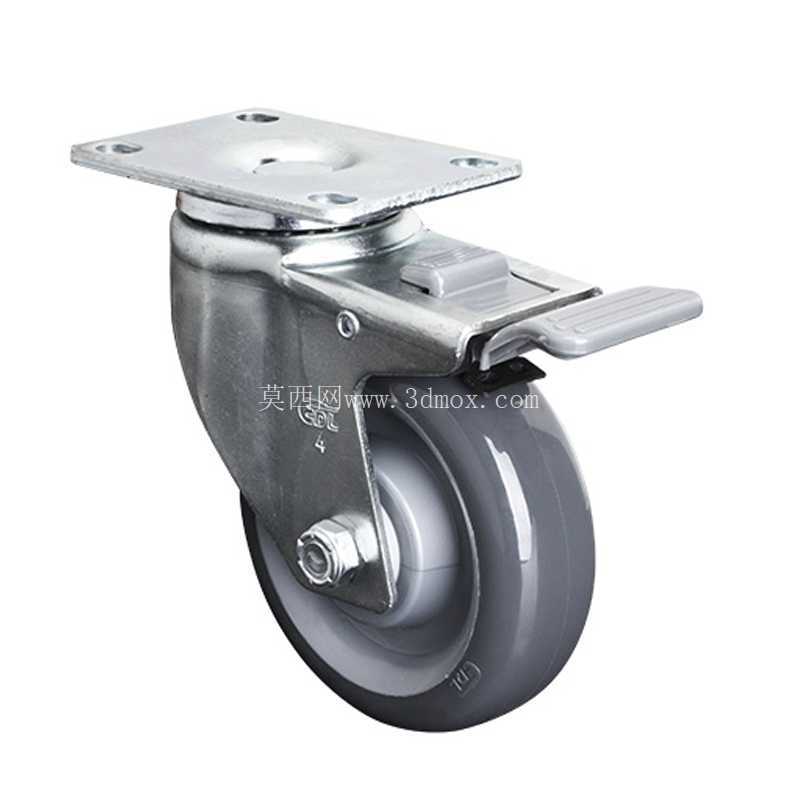

　　做结构设计时，需要重点关注安装边界尺寸，这款脚轮的顶板厚度为5mm，安装后整体高度从顶板安装面到轮体最底部的距离为108mm，在做铝型材框架底部设计时，不需要额外预留过多的避让空间，只需要保证底部型材端面的平面度在0.2mm以内，就可以保证四个脚轮安装后都能平稳接触地面，不会出现三点着地、轮体悬空导致的设备晃动问题。回转部分的直径为75mm，设计框架底部结构时，要保证顶板安装位置周围30mm范围内没有突出的型材连接件或者板件，避免干涉脚轮的万向回转动作，防止转向时出现磕碰。轮体直径为75mm，轮面宽度32mm，越过车间地面常见的5mm以内的电缆沟盖板缝隙、地面接缝凸起时不会出现卡滞，日常移动过程中遇到小的地面障碍也可以轻松通过，不需要额外抬升设备。在实际选型应用中，这类脚轮通常会和同系列的带刹车脚轮配合使用，一般在框架的两个对角位置安装带刹车版本，另外两个对角安装万向无刹车版本，既可以保证设备移动时的转向灵活性，又能在设备移动到目标工位后，踩下刹车踏板锁止轮体转动和万向回转，保证设备停放时不会出现滑移。针对铝型材框架的使用场景，这款脚轮的承载能力做了匹配优化，单轮额定静载荷为80kg，四个脚轮配合使用时，考虑到铝型材框架的受力不均系数，整台设备的总承载控制在250kg以内时，可以长期稳定使用，不会出现支架变形、轮体压裂的问题。做三维建模时，这款脚轮的所有安装孔位、外形尺寸都和实物完全一致，在做铝型材框架整体装配时，可以直接调用这个模型进行装配，不需要反复核对安装尺寸，能有效减少设计阶段的干涉检查工作量，避免出现加工完成后安装孔位不对、脚轮和底部结构干涉的问题。

　　很多设计人员在做铝型材移动框架时，随便选用通用脚轮，往往会出现安装孔位和铝型材端面对不上，需要额外做转接板，或者脚轮安装高度和设计值不符，导致设备整体高度超差，或者回转半径过大，在狭窄的车间通道内转向困难，这款适配铝型材的标准脚轮就是针对这些常见的设计痛点做的优化，所有接口尺寸都和主流的工业铝型材体系完全兼容，不需要额外做适配加工，从设计端就减少了出错的概率。另外在细节设计上，轮架的边缘都做了圆角处理，没有尖锐的冲压毛边，装配和日常维护时不会划伤操作人员，回转部分的密封结构可以阻挡车间里的铝屑、灰尘进入回转支承内部，延长脚轮的使用寿命，日常维护只需要定期在轮轴位置加注少量润滑脂即可，不需要复杂的保养流程。

　　针对不同的使用场景，如果是在防静电要求的车间使用，还可以选用防静电轮体版本，避免设备移动过程中产生静电积累，损伤框架上放置的电子元器件；如果是在有轻微腐蚀性的环境下使用，还可以选用304不锈钢支架版本，满足不同工况的使用需求。在做设备整体受力分析时，要注意脚轮的安装位置尽量靠近铝型材框架的立柱正下方，让立柱的受力直接传递到脚轮顶板上，不要让脚轮安装在型材的悬臂位置，避免长期受力导致型材端面变形，影响脚轮的安装稳定性。如果设备总重量接近额定承载上限，可以在框架底部增加横撑型材，将脚轮安装在横撑和立柱的交接位置，分散受力点，保证长期使用的结构可靠性。
