离心风轮结构三维设计作品

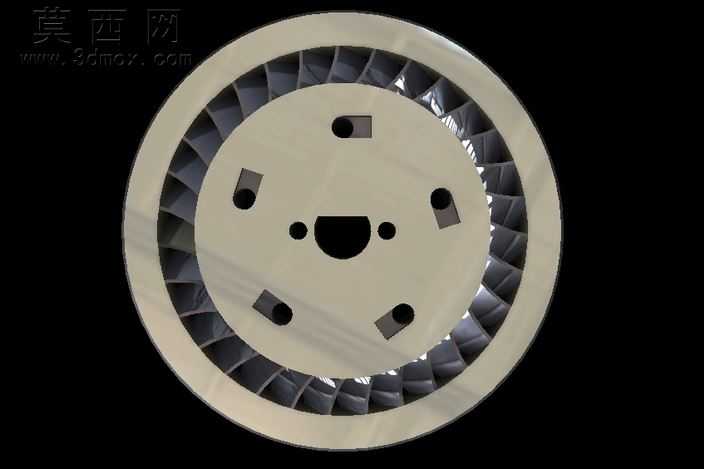

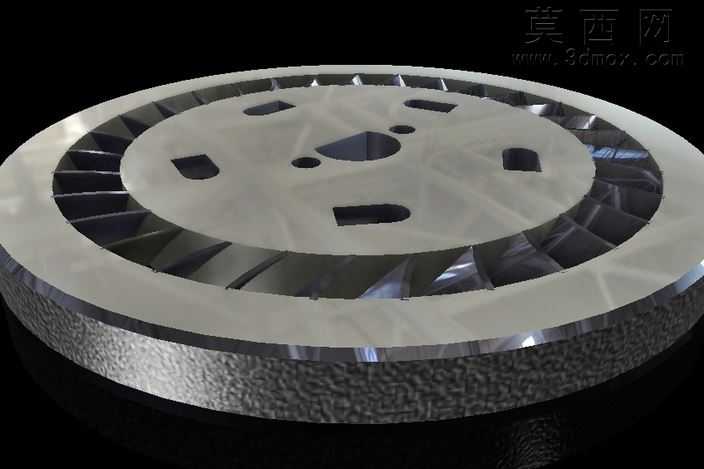

本作品为离心式风轮的三维参数化设计成果，建模阶段依托三维设计软件完成全参数化草图绘制与特征构建，首先以回转中心为基准绘制风轮的端面轮廓草图，通过旋转凸台特征生成风轮的中心基体结构，中心基体上按照安装定位需求，精准排布了不同规格的安装孔位，包含中心大尺寸轴孔、周向均匀分布的定位圆孔与异形安装槽，所有孔位的位置度、尺寸公差均按照实际装配要求进行参数约束，确保后续装配环节的适配性。完成中心基体建模后，针对外圈的叶片结构进行阵列化设计，首先绘制单个叶片的截面草图，叶片采用后向式翼型截面，能够在运转时有效降低气流紊流、提升送风效率，通过拉伸特征生成单个叶片实体后，以风轮回转中心为阵列轴，采用圆周阵列命令完成数十片叶片的均匀排布，阵列过程中严格控制每片叶片的安装角度与间距，保证叶片与内外圈连接位置的顺滑过渡，避免出现应力集中的锐角结构。建模完成后对整体结构进行干涉检查，确认叶片与中心基体、外圈轮缘之间无实体干涉，各安装孔位的贯通性符合设计要求。材质渲染阶段，为风轮整体赋予哑光浅灰色工程塑料材质，模拟实际量产时采用的玻纤增强ABS材质质感，调整材质的粗糙度、反光度参数，还原塑料件的哑光表面效果，场景内添加柔和的环境光源，通过多角度打光凸显叶片之间的层叠结构与中心基体的孔位细节，渲染输出的效果图能够清晰展示风轮的整体结构与细节特征。设计过程中充分考虑风轮的动平衡要求，所有周向分布的特征均采用完全对称的参数化阵列逻辑，从建模源头减少不平衡量的产生，同时叶片与基体的连接位置添加了小圆角过渡特征，既能够降低风轮运转时的风切噪音，也能提升结构连接强度，避免长期高速运转下叶片连接处出现疲劳断裂的问题。整体模型结构完整，特征参数可编辑，能够直接用于后续的结构仿真、3D打印验证或者开模生产参考。
