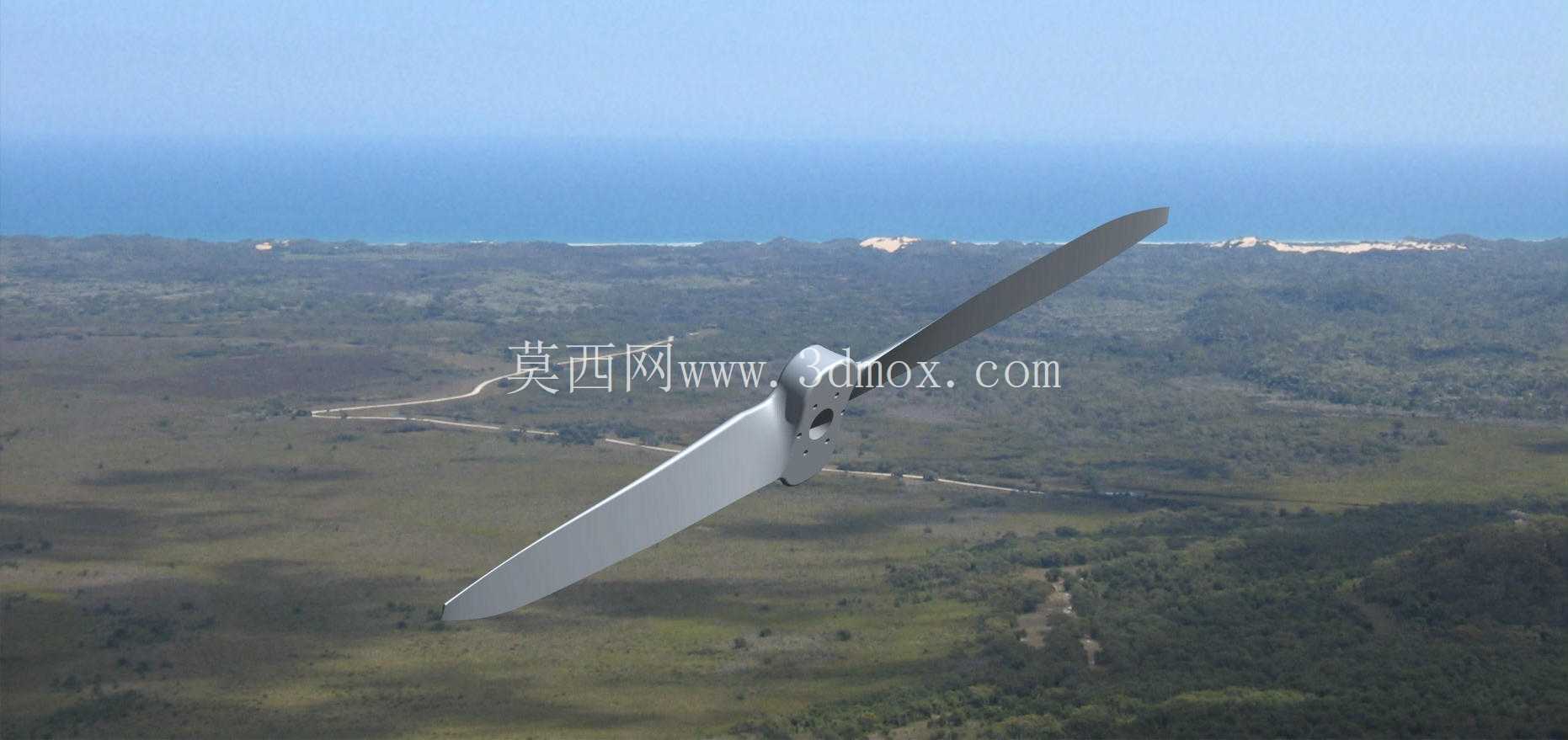

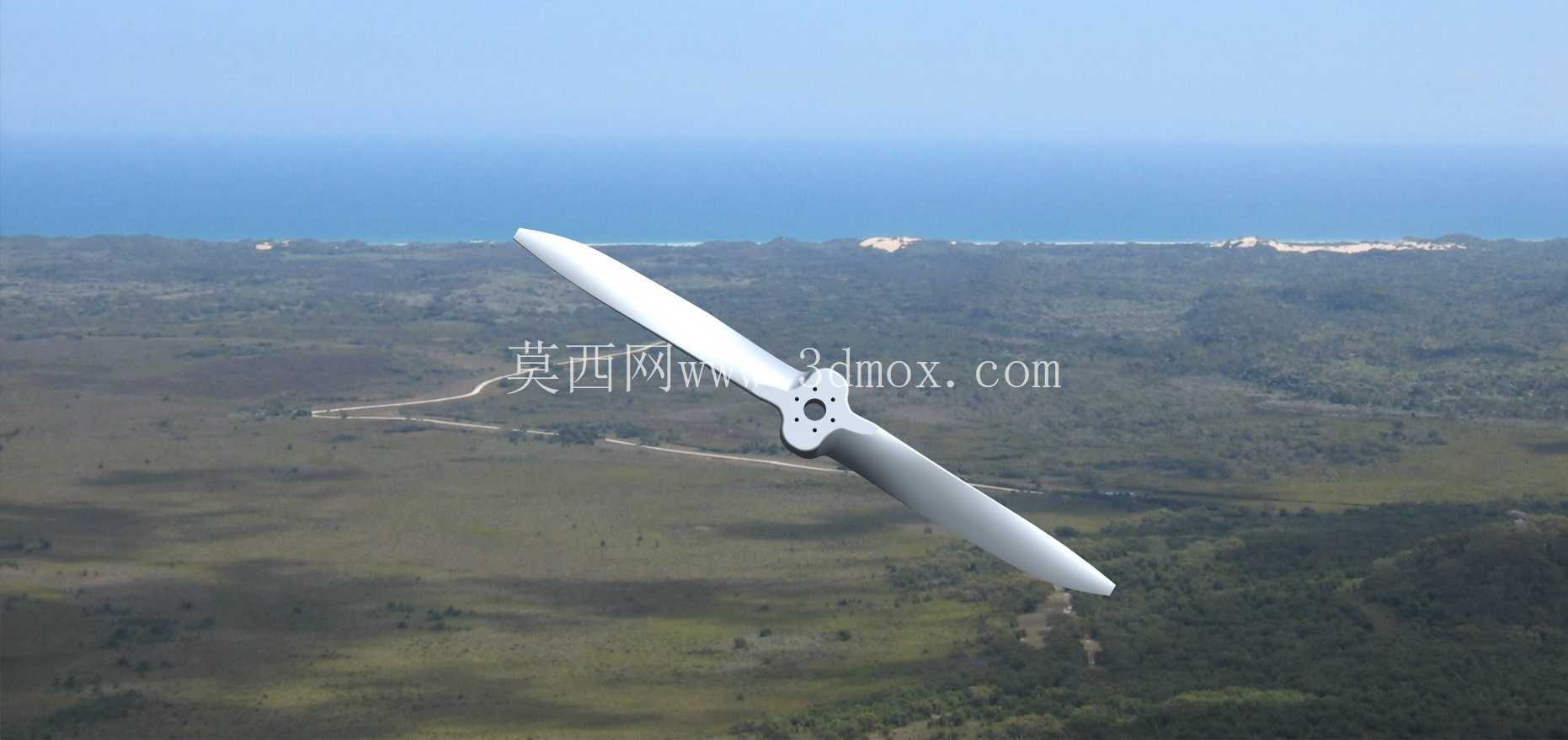

航空动力配套螺旋桨结构设计方案

　　在轻型通航飞行器、小型无人机动力系统的配套设计中，螺旋桨作为直接将发动机轴功率转化为推进拉力的核心部件，其结构匹配度直接决定整套动力单元的实际输出效率。这套适配径向发动机的螺旋桨结构，在设计阶段首先围绕径向发动机的输出扭矩特性做了匹配校核，径向发动机相比同排量直列发动机拥有更宽的低转速扭矩区间，因此螺旋桨的翼型截面没有选择适配高转速动力的薄翼型，而是采用了相对厚度更大的低速高升阻比翼型，保证在发动机常用工作转速区间内，桨叶各截面都能维持合适的迎角，避免低转速下出现桨叶失速导致拉力骤降的问题。

　　从实际安装边界来看，桨毂中心设置了多组均布的安装定位孔，孔位公差完全匹配径向发动机输出法兰的安装基准，安装时无需额外制作转接法兰，可直接通过螺栓完成与动力输出轴的刚性连接，桨毂与桨叶的过渡区域做了圆弧加厚处理，既可以降低桨根位置的应力集中，也能减少桨毂附近的气流紊流，避免紊流倒灌影响发动机散热风道的进气效率。桨叶的扭转角从根部到尖部呈线性渐变分布，根段扭转角更大以匹配根段更低的线速度，尖段扭转角收窄以适配尖段更高的圆周线速度，保证整个桨叶展向的气流迎角均匀一致，减少无用的诱导阻力损失。

　　在实际应用场景中，这套螺旋桨既可以适配轻型固定翼航模的动力测试，也可用于小型实验类通航飞行器的动力配套，设计时充分考虑了前拉式布局的安装需求，桨叶的前后重心位置经过配平校准，装配完成后无需额外做大幅动平衡调整，就能将高速旋转时的振动值控制在合理区间，避免振动传递到发动机曲轴导致轴承异常磨损。桨叶的外形轮廓经过多轮气动迭代，尖部做了切尖处理，能够降低桨尖涡的强度，既可以减少旋转过程中的气动噪音，也能提升推进效率，在相同发动机功率输入下，能获得比常规等宽桨叶更高的静拉力值。

　　从结构强度设计来看，桨叶的厚度分布从根段到尖段逐步递减，根段厚度足以承受发动机最大输出扭矩下的弯曲载荷，尖段厚度收窄在保证结构刚度的前提下尽可能降低重量，减少旋转时的转动惯量，让发动机的油门响应更加灵敏。整套结构的安装尺寸预留了足够的安全间隙，当配套在常见的轻型飞行器前机身安装位时，桨叶旋转平面与机身前端的蒙皮、整流罩结构不会出现干涉，同时桨叶的旋转直径经过优化，既保证足够的拉力输出，也避免直径过大导致起降过程中桨尖擦碰地面的风险。
