2.5cc二冲程航模发动机曲轴箱结构

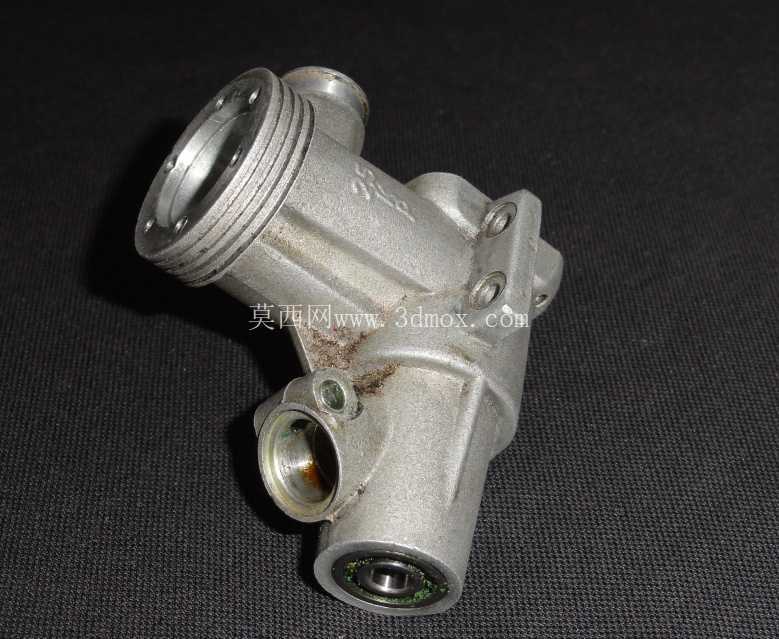

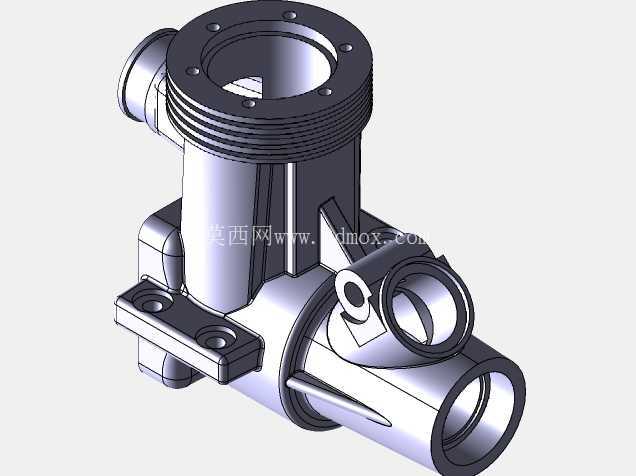

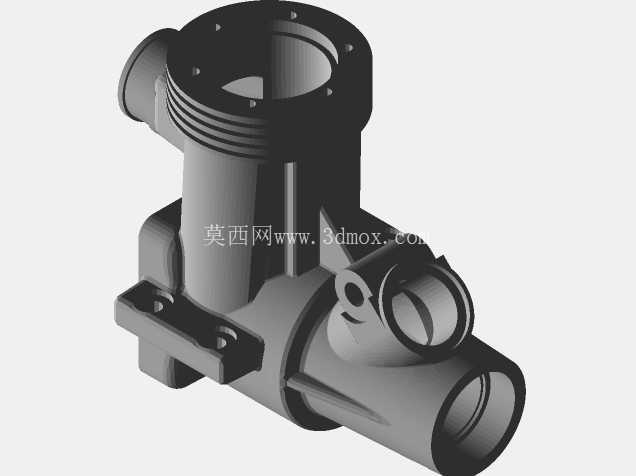

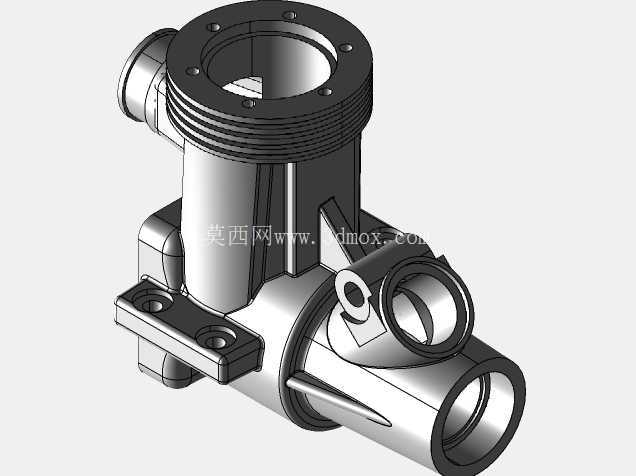

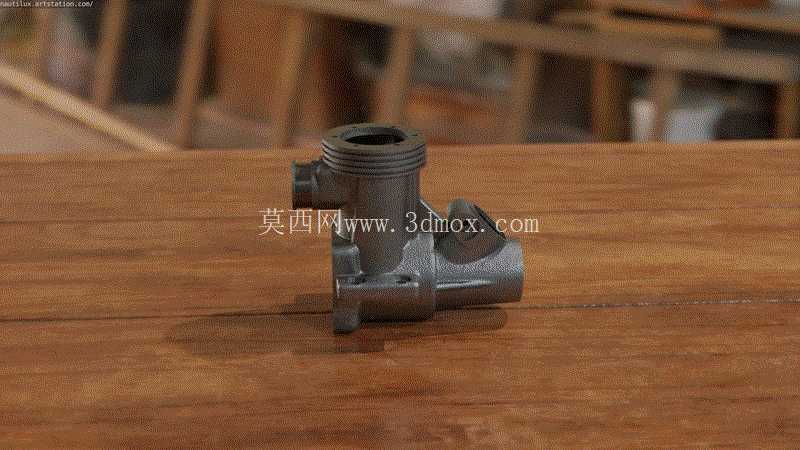

　　航模动力系统的核心承载构件中，小排量二冲程发动机的曲轴箱直接决定了整机的装配精度与运行可靠性，这类构件多用于轻小型固定翼、直升机航模的动力单元，需要同时兼顾曲柄连杆机构的容纳、气缸的对接密封、化油器与排气组件的安装定位，以及整机在航模机身内的固定支撑作用。该曲轴箱基于实物逆向测绘完成建模，所有安装面的贴合公差、孔位坐标均参照实际零件的测量数据还原，可直接用于航模发动机的结构复刻、改装设计或者教学演示场景。从结构设计逻辑来看，曲轴箱上部设置带多层密封槽与螺栓孔的气缸对接法兰，法兰端面的平面度要求较高，能够保证气缸安装后的密封性能，避免燃烧室漏气影响动力输出；侧部预留的化油器安装接口带有定位凸台，可精准匹配化油器的安装角度，

　　保证油气混合气道的顺畅连通，减少进气阻力；下部的曲轴安装腔为整体式腔体结构，两侧的轴承安装位同轴度经过反复校核，能够为曲轴提供稳定的旋转支撑，避免高速运转时出现曲轴偏磨、振动过大的问题。箱体侧面延伸出的安装耳带有定位通孔，可直接通过螺栓将发动机固定在航模的防火墙上，安装耳的位置经过重心配平考量，能够减少发动机运转时的整机振动传递。箱体外部的加强筋沿着受力方向布置，在不额外增加过多重量的前提下提升了腔体的结构强度，能够承受二冲程发动机高频往复运动产生的交变载荷，避免高速工况下箱体出现开裂变形。建模过程中还原了箱体所有的油道、气道走向，以及各个安装接口的倒角、密封槽细节，所有配合面的尺寸边界均符合小排量航模发动机的通用装配规范，既可以作为航模爱好者改装动力系统的结构参考，也能作为机械设计教学中逆向建模、小型内燃机结构讲解的具象案例，帮助从业者理解小型二冲程发动机壳体的受力设计逻辑与装配配合要求。
