简易旋风分离器三维结构设计模型

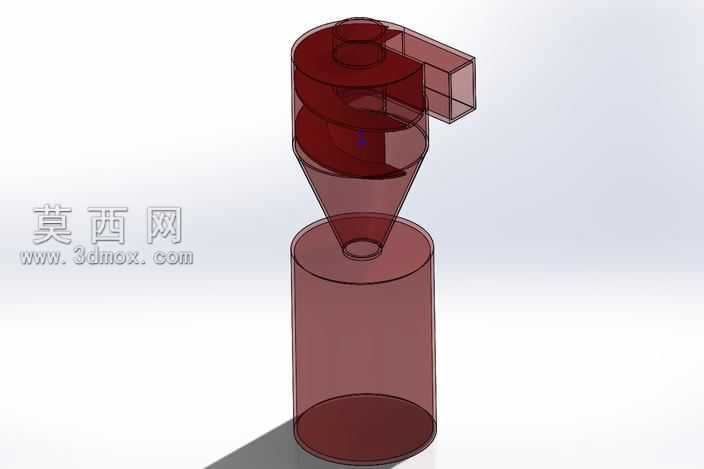

本模型为简易旋风分离器的三维结构设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循旋风分离设备的经典结构比例，确保各部件衔接无干涉、结构逻辑符合实际工程应用要求。模型整体采用半透明暗红色哑光树脂材质进行渲染呈现，能够清晰展示内部流道的空间走向与各腔体的连通关系，渲染时添加了柔和的环境漫反射与底部投影效果，让整体结构的层级关系更加直观，便于观察内部构造细节。结构设计上，模型自上而下分为进风段、旋风筒体、分离锥段、集尘筒体四个核心部分：顶部进风段采用切向进风的矩形接口设计，与上部圆柱形旋风腔体平滑衔接，切向入口的尺寸与腔体直径比例经过合理设定，能够保证含尘气流进入后形成稳定的旋转流场；上部旋风腔体为等径圆柱结构，为气流提供初始旋转加速的空间，腔体内部未设置额外内构件，依靠气流自身旋转产生的离心力实现颗粒与气流的初步分离；中部为上宽下窄的锥形过渡段，锥段角度采用经典的高效分离锥角设计，随着锥段直径逐步收窄，气流旋转速度进一步提升，增强离心分离效果，让粒径更小的颗粒能够被甩向筒壁，沿壁面滑落；下部为圆柱形集尘筒体，与锥段底部小口平滑连通，用于收集被分离沉降的固体颗粒，筒体底部为封闭平底结构，能够暂存分离出的颗粒物，避免颗粒被上升气流二次夹带。设计思路围绕空气净化场景的实用需求展开，简化了工业级旋风分离器的复杂附件，保留核心分离功能结构，整体造型简洁规整，无多余冗余结构，既能够满足小型场景下空气中颗粒物分离的功能演示需求，也可作为小型洁净空气装置的核心分离单元参考结构，模型各部件均为独立实体建模，支持后续的结构修改、工程图导出与仿真分析使用，能够直观展现旋风分离器依靠离心力实现气固分离的工作原理，结构比例协调，各连接部位过渡平滑，无建模破面、重叠等问题，具备良好的可编辑性与参考价值。
