工厂流水线壁挂式集尘防护装置

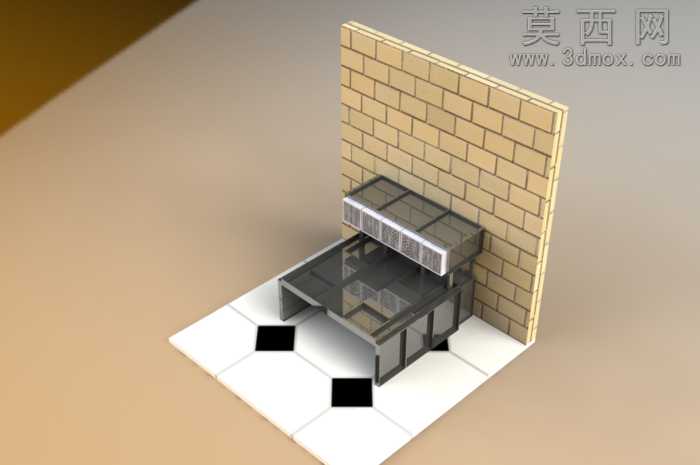

本作品为面向工厂生产流水线的壁挂式集尘装置三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据车间靠墙布置的流水线作业场景确定整体安装基准，将装置主体设计为贴附砖墙安装的壁挂结构，底部作业区对齐流水线操作工位，确保吸尘覆盖范围精准匹配产线粉尘产生区域。建模过程中对装置各组成部分进行了精细化结构拆分：上部为集尘主机箱体，采用模块化框架设计，预留滤材安装腔与排风通道结构，箱体外壳做了圆角过渡处理避免尖锐边角，同时设计了可开合的检修门板结构，方便后期运维更换滤材；下部为对应工位的集尘操作罩，采用半包围开放式结构，既不阻碍工人正常的流水线作业操作，又能形成局部负压区域将生产产生的细尘定向吸入，避免粉尘向车间其他区域扩散。渲染阶段采用贴近真实工厂场景的材质配置：背景墙体采用黄色哑光砖材质还原车间砖墙质感，地面采用黑白拼花防滑地砖材质还原车间工位地面效果，装置主体框架采用磨砂金属材质模拟工业设备常用的冷轧钢板喷塑质感，操作罩透明部分采用半透明亚克力材质，还原实际设备的可视防护效果，地面添加柔和的环境阴影增强模型的空间真实感。设计思路围绕工厂流水线细尘防护的实际需求展开，摒弃了传统落地式除尘设备占用车间通道、工位适配性差的问题，采用壁挂安装方式最大化节省车间地面空间，集尘口的高度与宽度完全匹配常规流水线作业的操作范围，能够在不影响生产作业效率的前提下，持续收集生产过程中产生的细尘，为流水线作业人员提供洁净的操作环境，降低车间粉尘浓度，符合工厂生产的职业健康防护要求，模型完整还原了装置的安装形态与各部分结构比例，可直接用于车间除尘方案的效果展示与结构参考。
