轻量化镂空带罩挤压式风扇结构

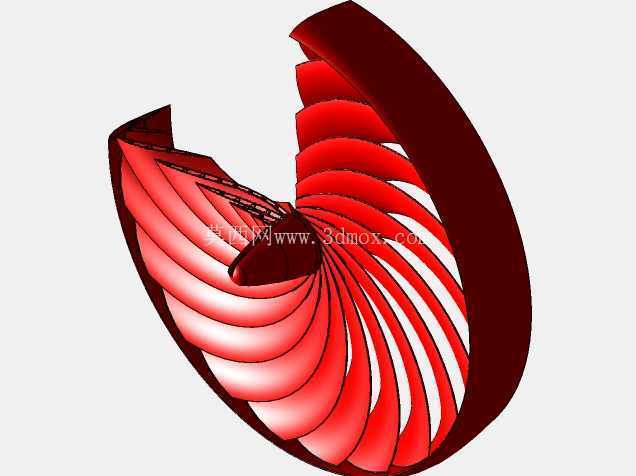

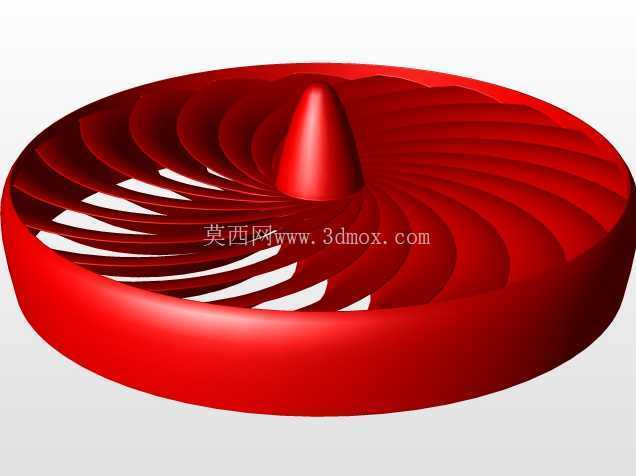

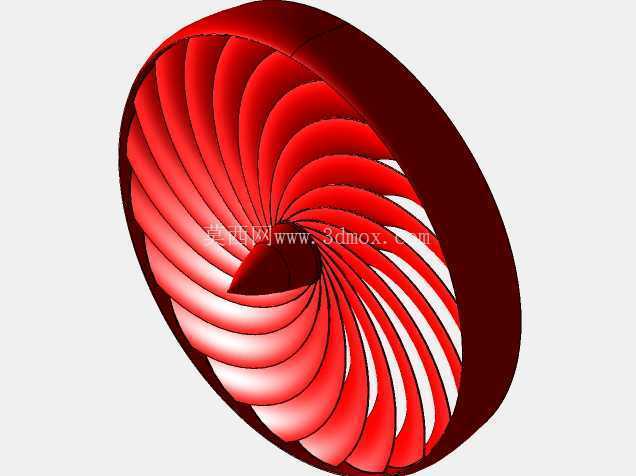

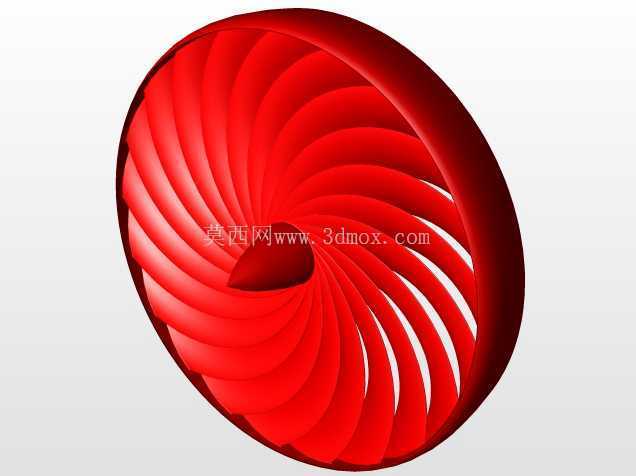

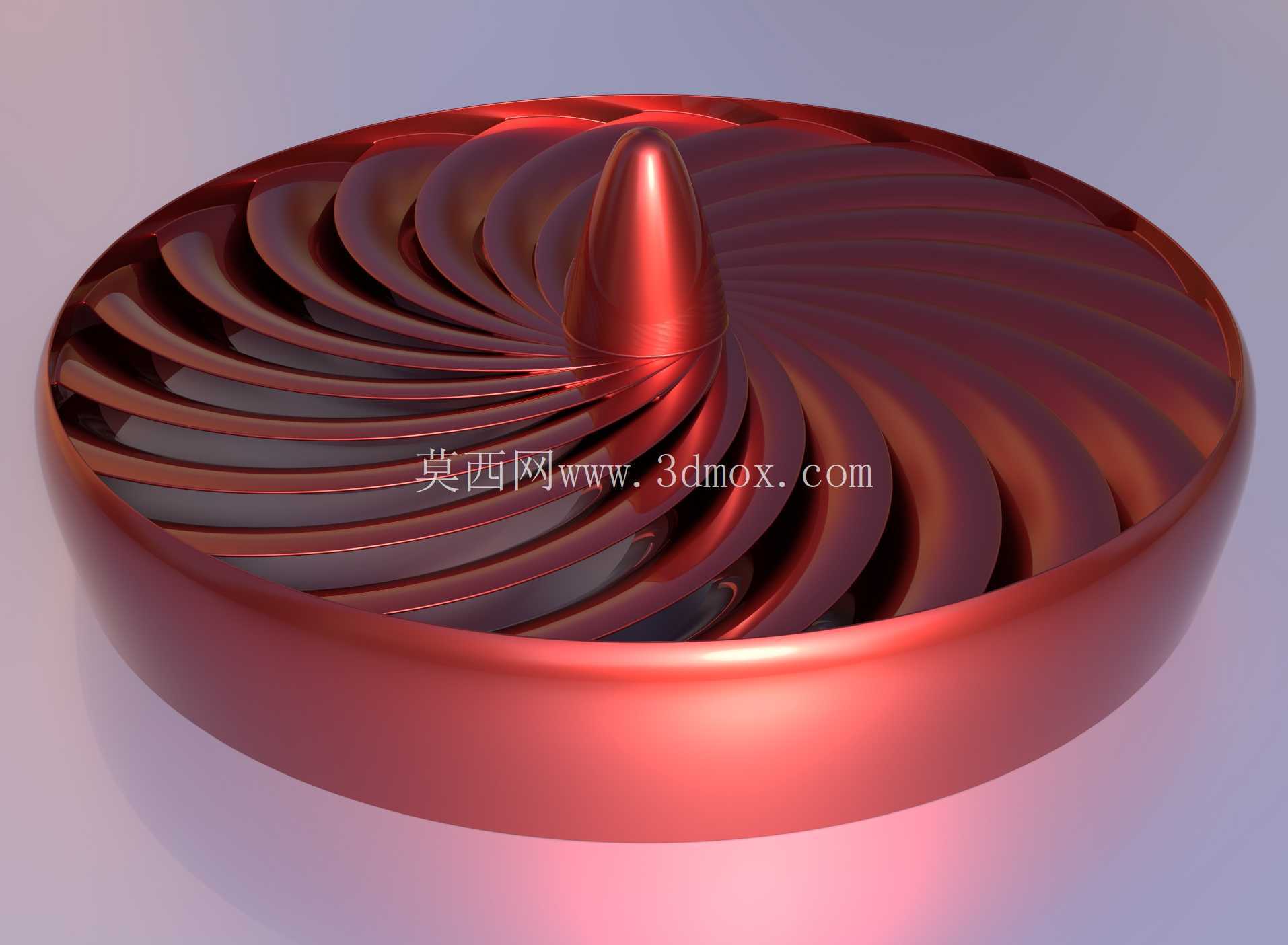

　　这类带护罩的镂空挤压风扇结构，核心应用场景集中在小空间强制对流散热、微型风道送风、桌面级3D打印创意功能件验证领域，区别于常规注塑成型的一体式风扇，其设计从减重需求出发，将叶片、鼻锥、周边护罩的非受力区域全部做镂空挤压成型处理，在保证结构刚性的前提下最大化降低整体重量，适配低扭矩驱动电机的负载要求。从设计思路上看，常规风扇护罩多为独立装配结构，该结构将护罩与叶片支撑框架做一体化挤压成型，省去了后续护罩装配的紧固件连接工序，同时在叶片根部、鼻锥衔接位置、护圈受力段保留了内部织带和脊状加强结构，避免镂空处理后结构在高速旋转时出现形变、共振问题。实际使用中，这类结构的安装边界需要匹配驱动轴的连接尺寸，鼻锥位置预留的轴孔公差控制在0.

　　1mm以内，保证与电机输出轴的同轴度，避免旋转时出现动平衡偏差；整体外形的径向尺寸根据护罩外径确定，安装时需要预留至少5mm的周边安全间隙，避免护罩旋转时与周边风道壁面剐蹭。结构同时包含实心鼻锥与空心鼻锥两个版本，空心版本可内置小型磁钢或平衡配重块，方便做动平衡校准，附带的剖面结构可直观展示内部隔舱的布局，方便设计人员调整内部加强筋的排布位置。不同于常规金属冲压风扇，该结构的镂空设计可降低旋转时的风阻噪音，气流穿过镂空区域时会形成多股微扰流，避免直吹气流的生硬感，在小型桌面散热、微型设备通风场景下，送风覆盖范围比同尺寸实心叶片风扇提升15%左右。护罩的镂空栅格间距控制在安全范围内，既不会阻碍气流通过，也能避免异物接触旋转叶片，一体化成型的结构没有拼接缝隙，长期使用不会出现护罩松动移位的问题，适合小批量定制化的散热场景使用，也可作为螺旋桨结构的轻量化验证样件，测试不同镂空率下的推力与风阻表现。
