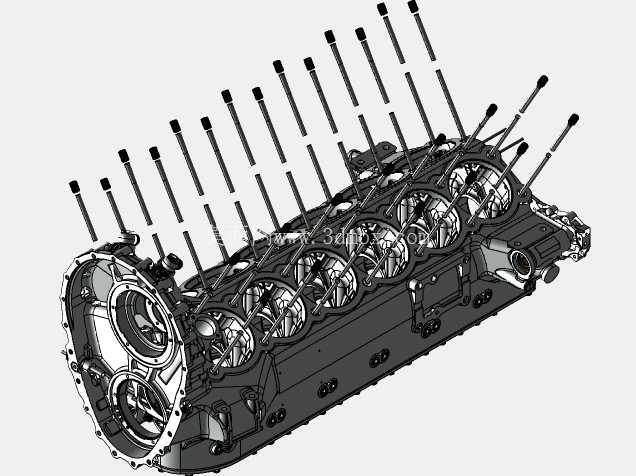

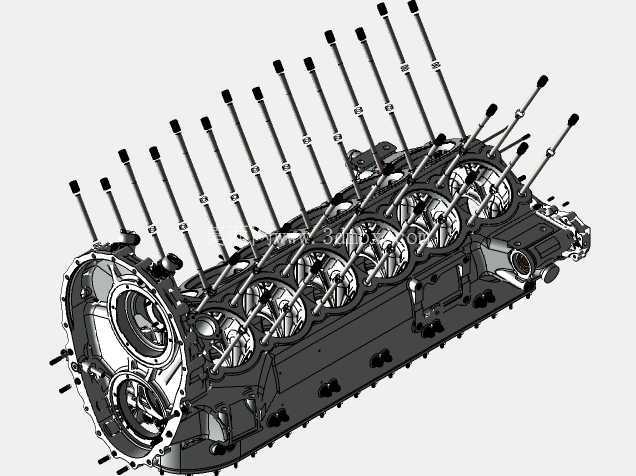

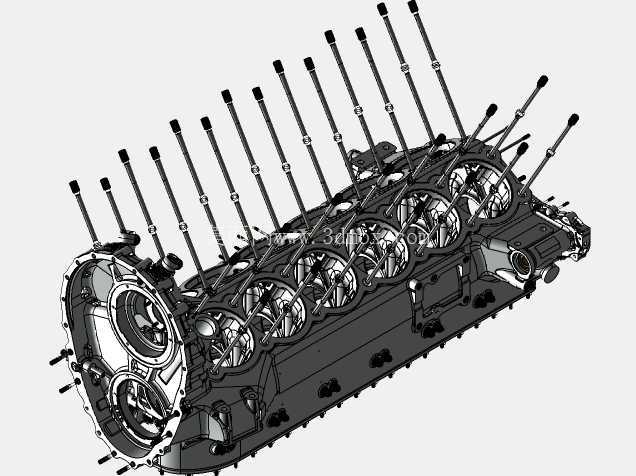

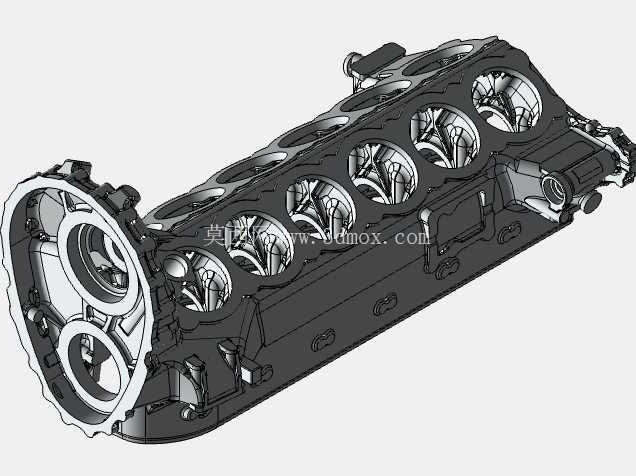

帕卡德V-1650-7梅林上曲轴箱组件结构

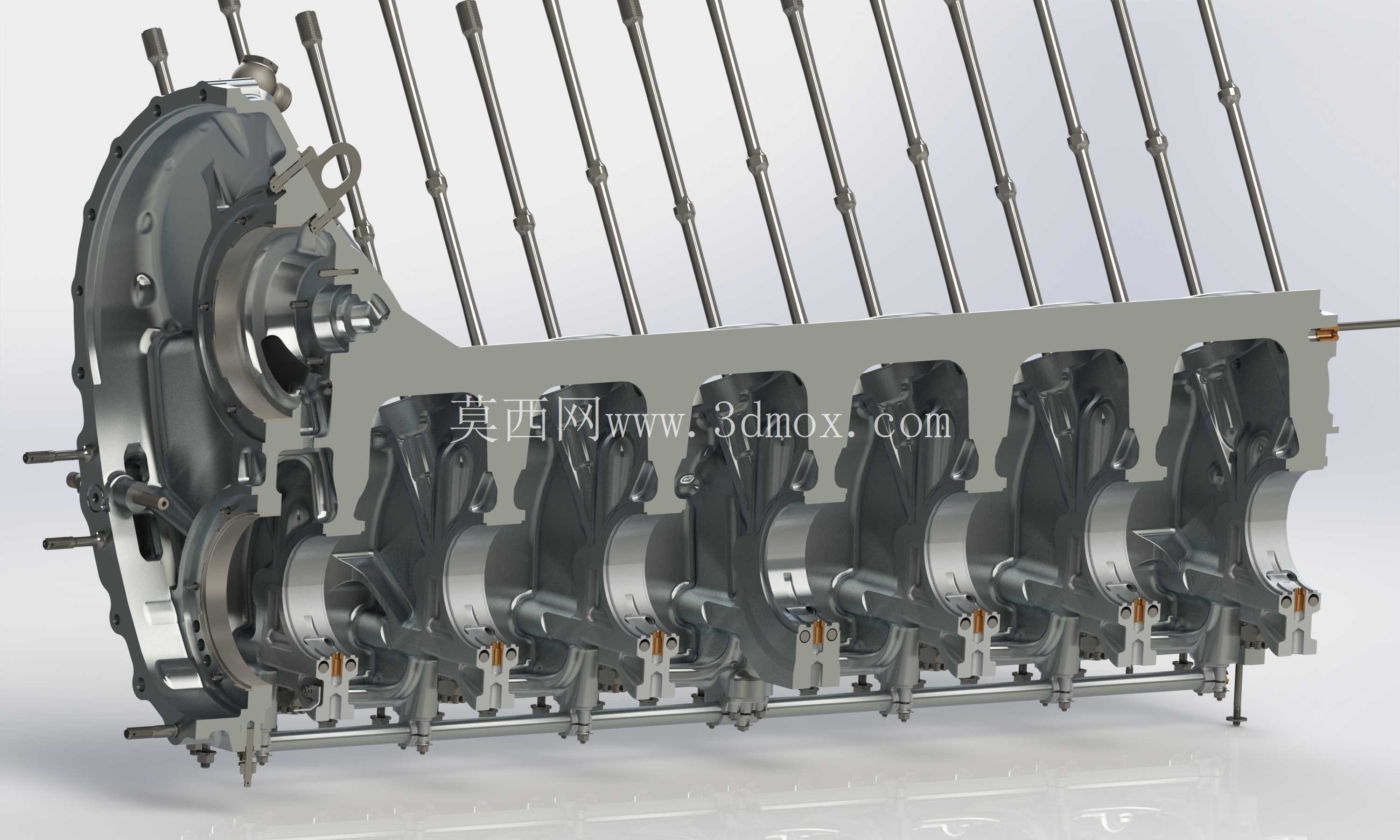

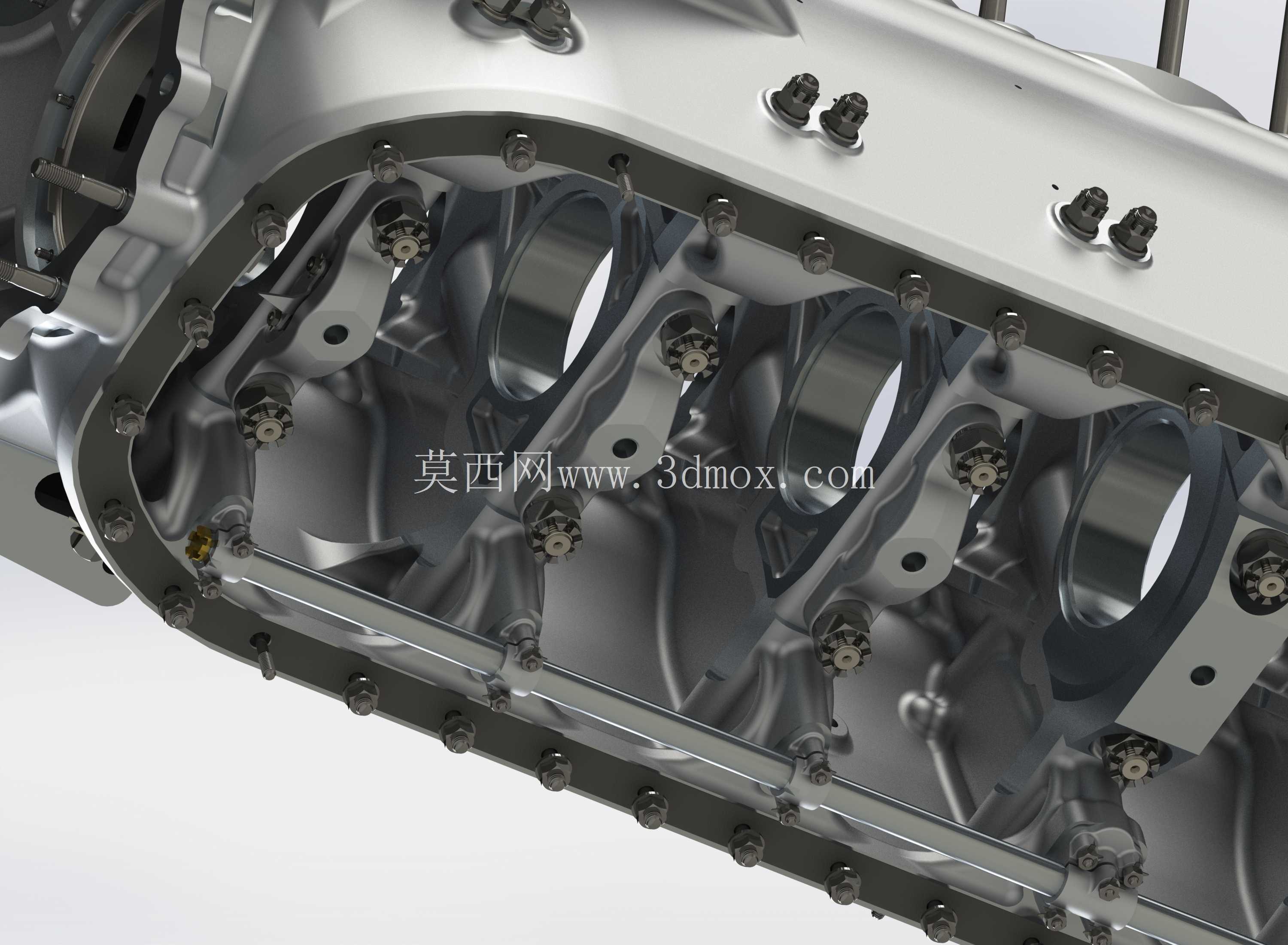

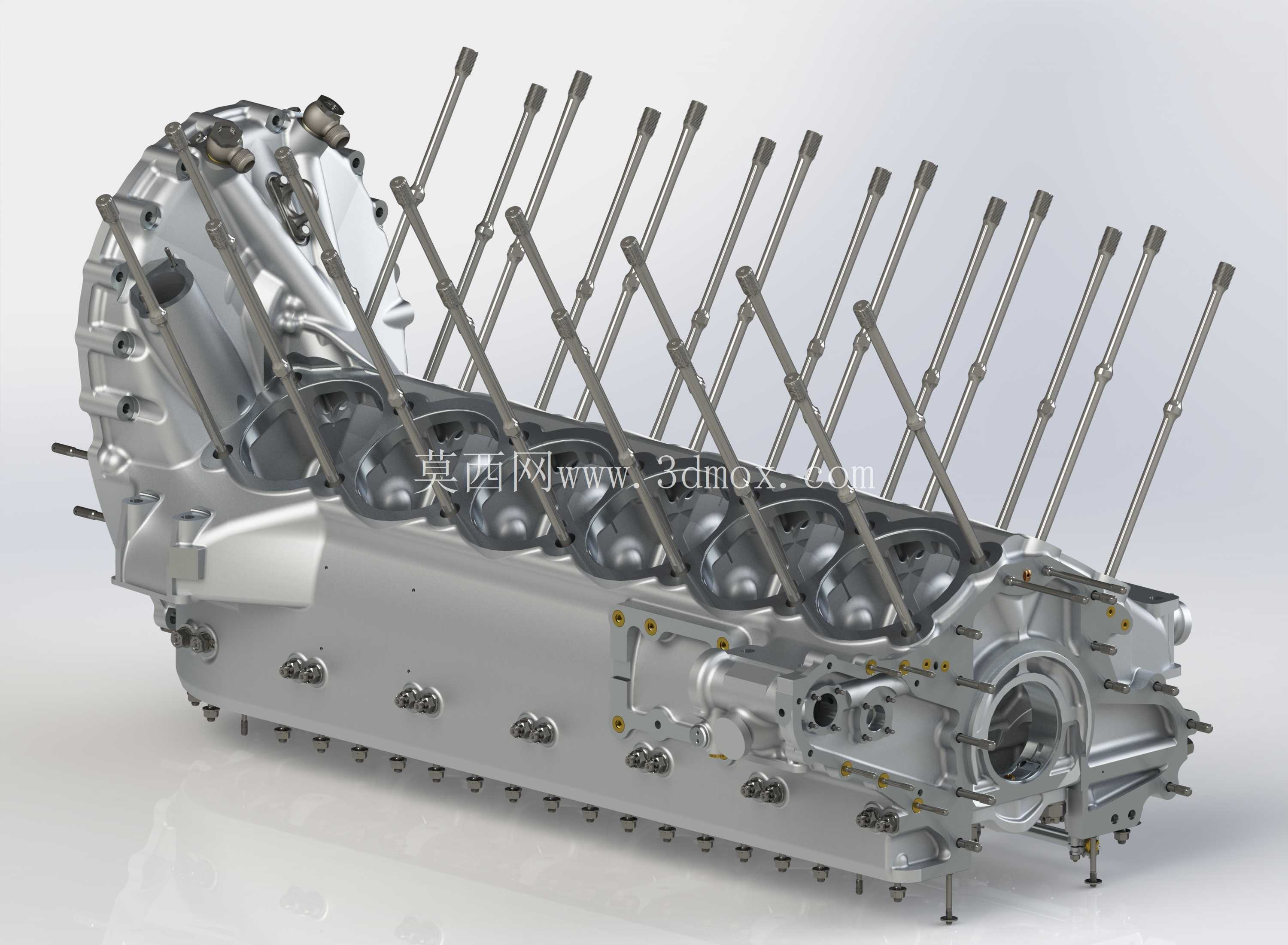

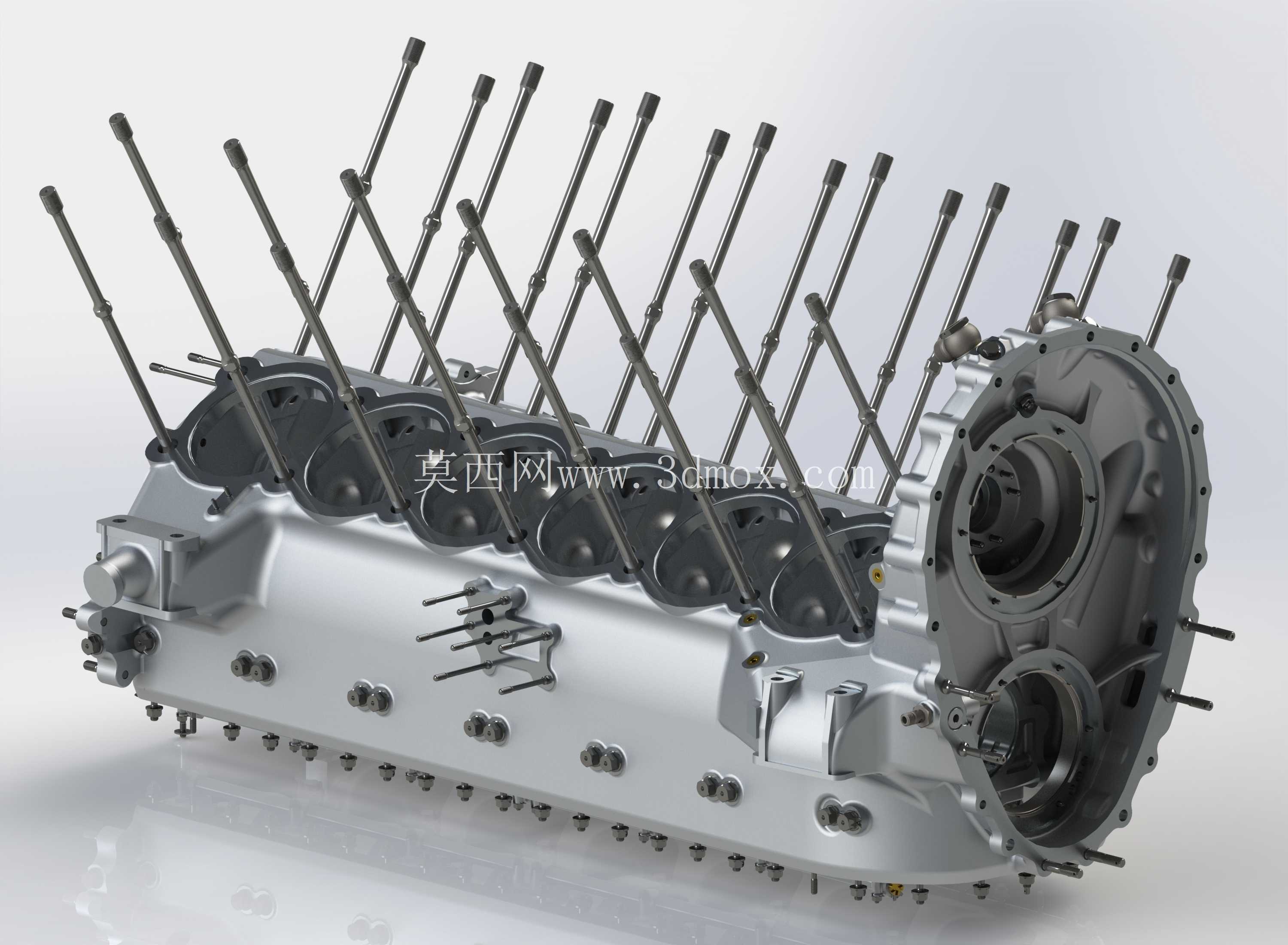

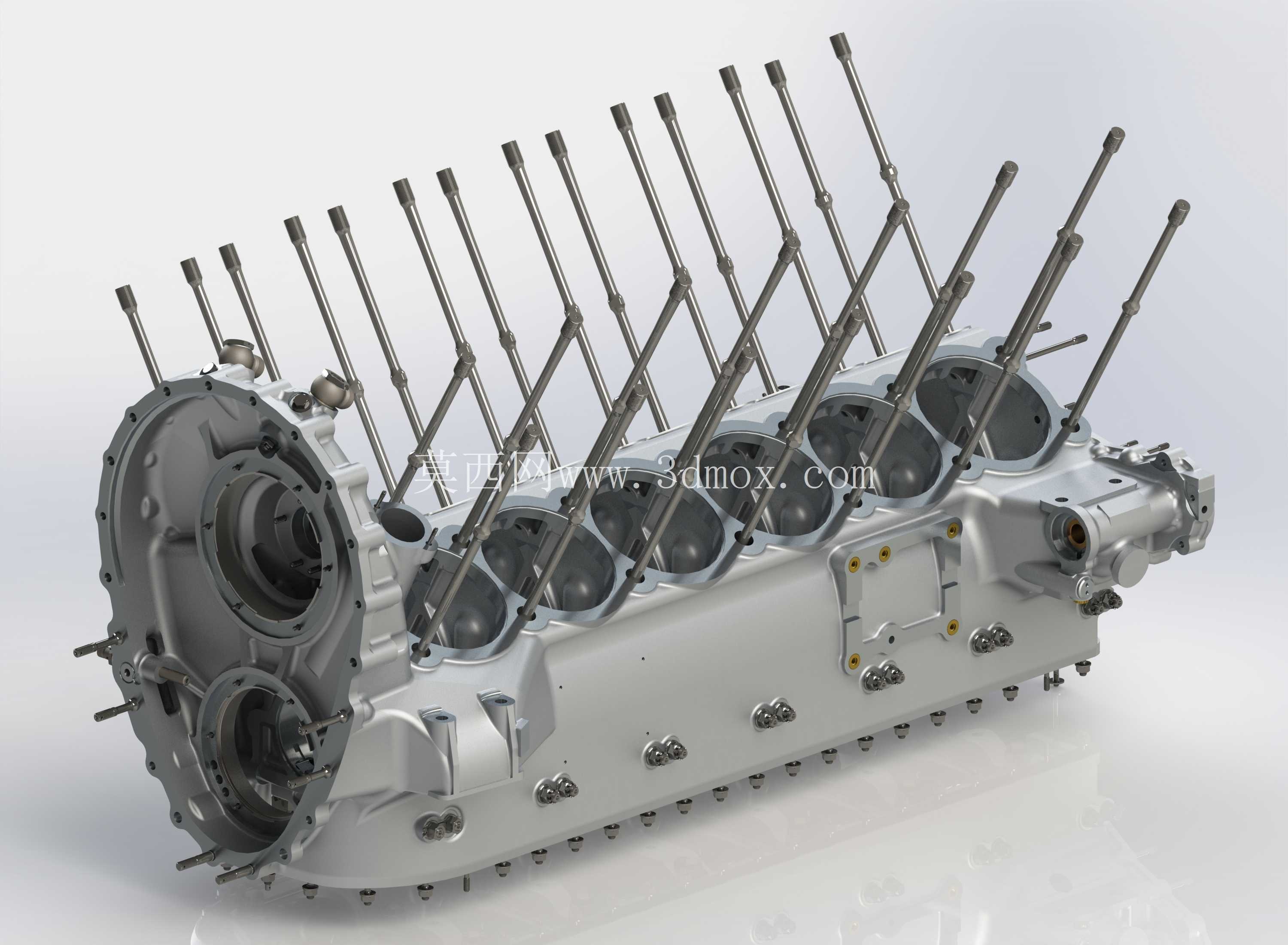

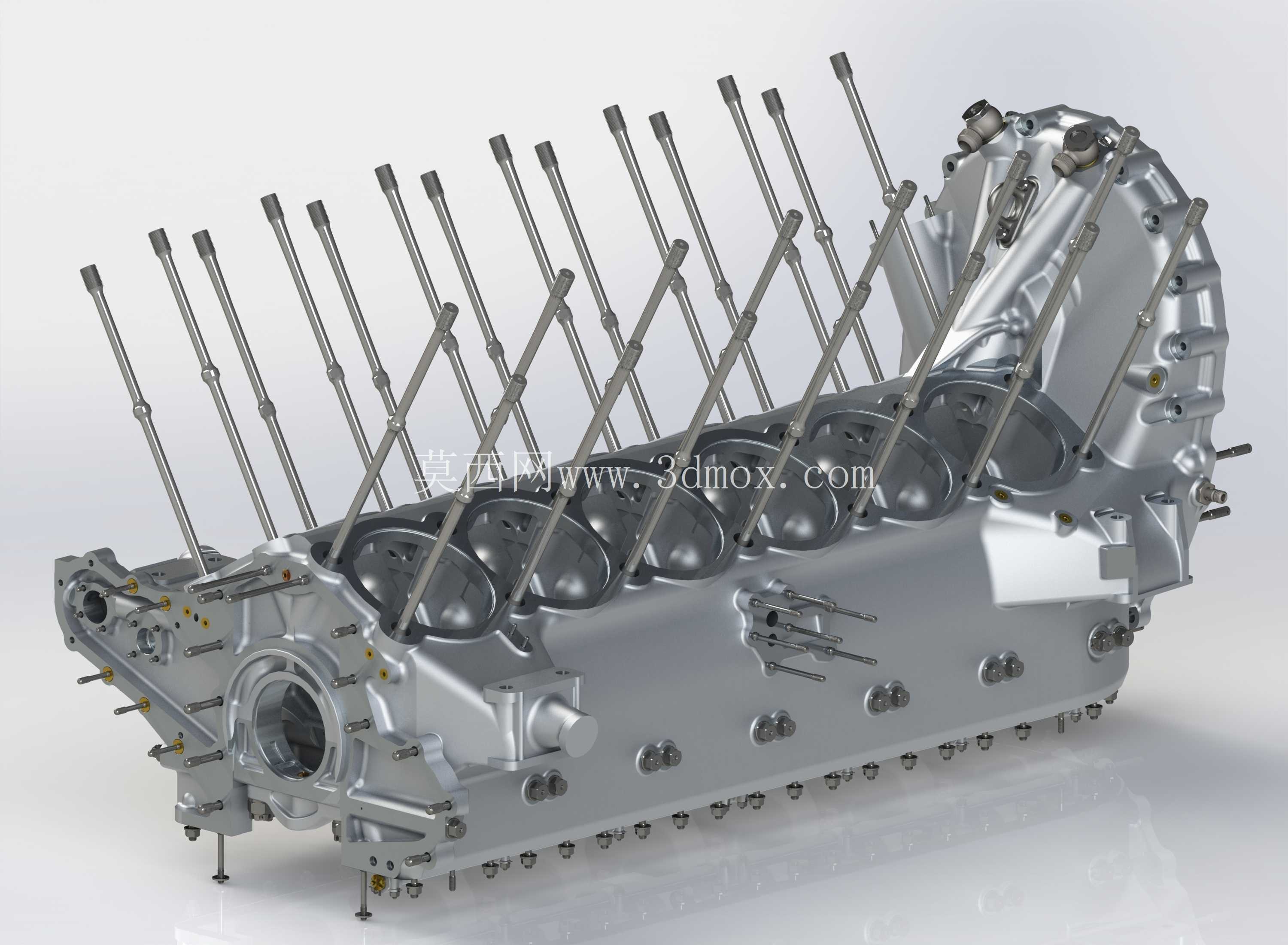

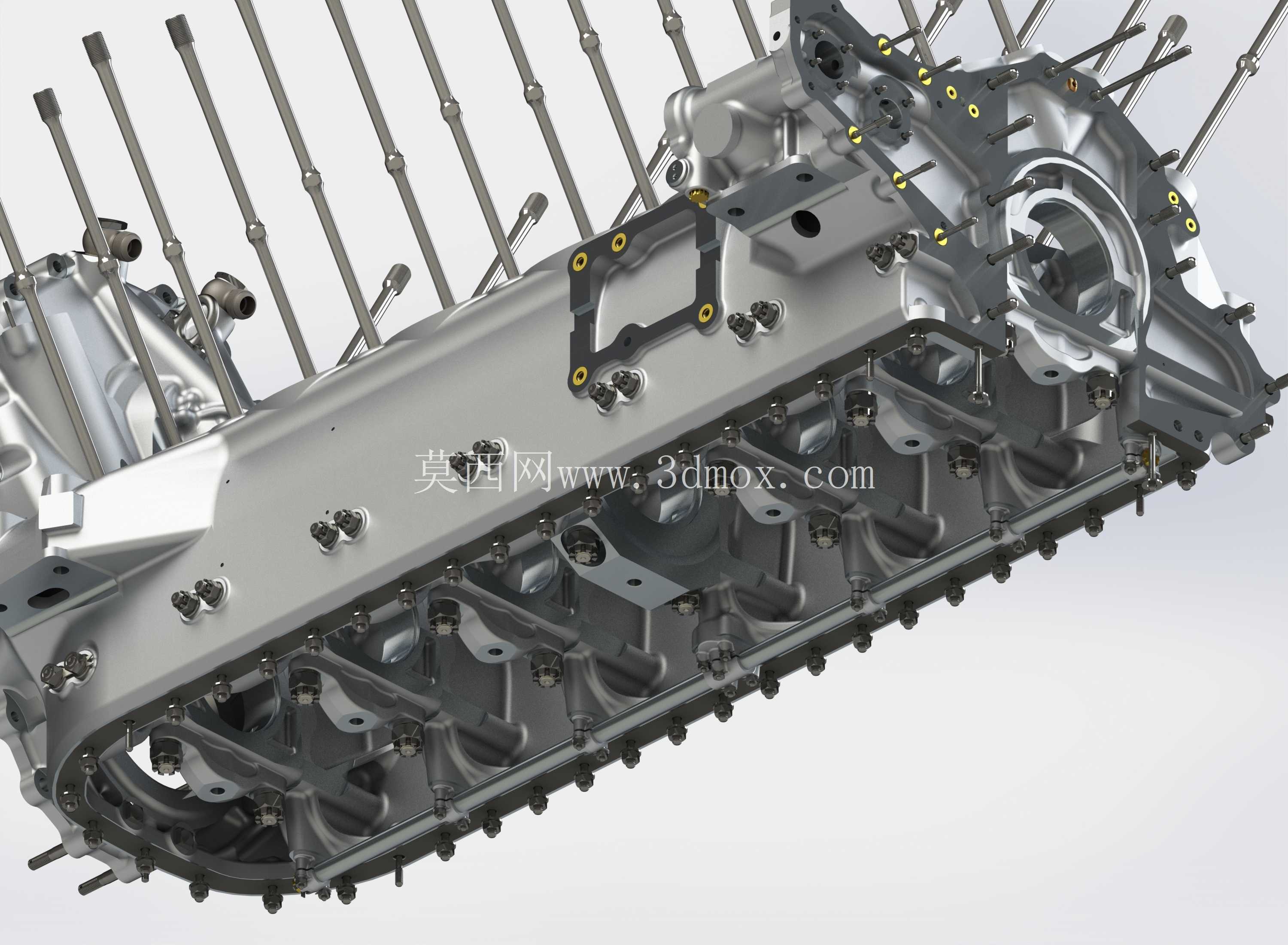

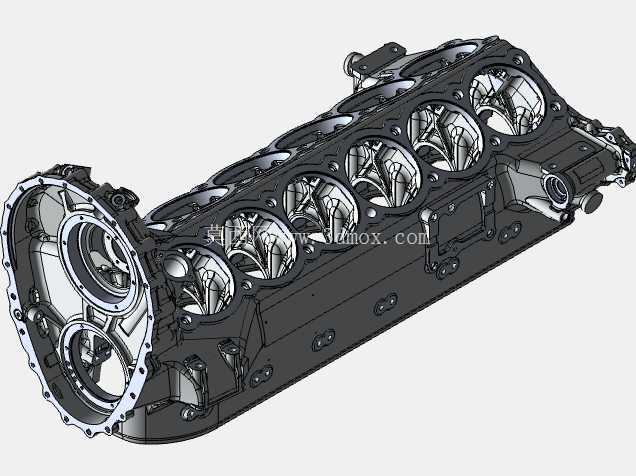

　　该上曲轴箱是V型12缸液冷航空动力单元的核心承载基体，在整机布局中承担着固定气缸套、承托曲轴总成、密封曲轴箱上腔、整合附件安装接口的核心作用，是动力单元上部结构的基准部件。从实际装机场景来看，该部件作为V型夹角结构的上部承力件，需要匹配下部曲轴箱形成完整的曲轴回转腔体，两侧的气缸安装面按照60度V型夹角排布，每个缸位对应设置了缸盖螺栓过孔、冷却水套连通孔、润滑油道接口，加工时需要保证两侧缸面的夹角公差控制在±0.05度以内，避免气缸安装后出现偏斜导致活塞环偏磨、密封失效的问题。部件前端设置了正时齿轮室、附件传动箱的安装结合面，预留了水泵、磁电机、燃油泵等附件的传动接口，后端则匹配飞轮壳、减速器的安装定位止口，

　　所有结合面的平面度要求控制在0.02mm范围内，保证密封垫片压紧后不会出现漏油、漏水、漏气的三漏问题。设计过程中，该曲轴箱采用了铝合金铸造后机加工的工艺路线，主体壁厚根据受力分布做了差异化设计，主轴承座位置加厚到12mm并设置了加强筋结构，承受曲轴运转时的爆发压力与往复惯性力，非受力区域的壁厚控制在4mm左右，在保证结构刚度的前提下尽可能降低整机重量，适配航空动力单元对重量控制的严苛要求。部件上的长螺栓通孔沿V型缸排外侧排布，螺栓拧紧时需要按照从中间向两端的顺序分三次拧紧到规定扭矩，保证缸体结合面受力均匀，避免局部应力集中导致的壳体变形。主轴承盖的定位采用了止口定位加定位销的双重定位结构，保证曲轴回转中心的同轴度控制在0.

　　01mm以内，减少曲轴运转时的振动与轴瓦磨损。从安装边界来看，该上曲轴箱的下部结合面与下曲轴箱配合时，需要涂覆密封胶并安装定型密封垫，两侧的气缸安装止口需要与气缸套的凸缘紧密贴合，冷却水套的连通位置需要安装O型密封圈，避免冷却液混入润滑油道。部件外侧设置了多个安装凸台，用于固定燃油管路、滑油管路、点火线束等附件，所有凸台的安装孔位都做了锪平处理，保证附件安装时的贴合度。在维修场景中，该部件作为核心基体件，一旦出现主轴承座磨损、螺栓孔滑牙、水道裂纹等缺陷，会直接导致整机动力输出异常，因此建模时完整还原了所有油道、水道的内部走向，以及各个安装面的公差要求，能够为结构强度仿真、维修工艺编制、备件加工提供精准的三维数据参考。
