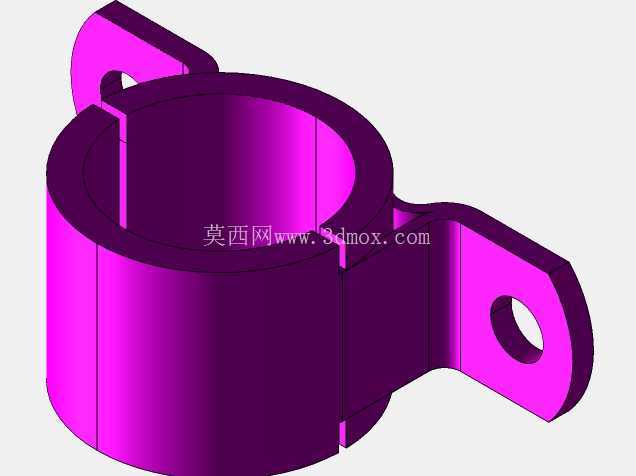

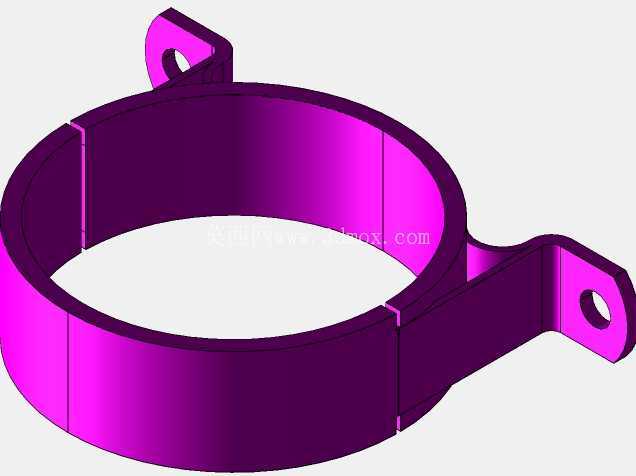

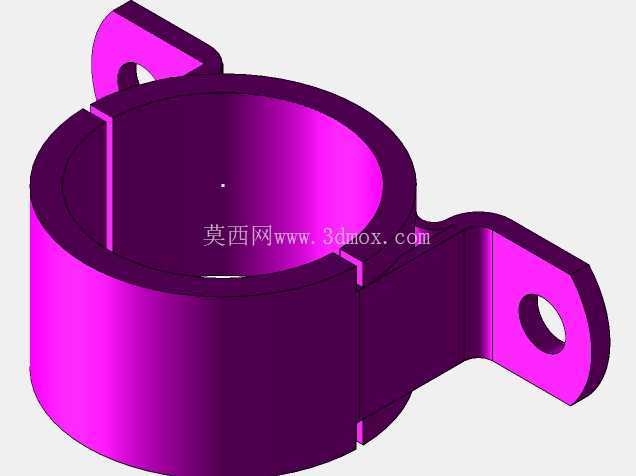

带安装耳开口式管路紧固卡箍结构

　　这类带侧向安装耳的开口式卡箍，在通风管路、低压流体输送管线的现场布设中应用十分广泛，尤其适配小口径薄壁风管、线束护套、轻质流体导管的快速固定需求，相比传统螺栓锁紧的双半环卡箍，这种一体式开口结构省去了配套紧固件的预装环节，现场施工时可直接掰开开口部位卡入目标管段，再通过安装耳上的通孔完成与安装基面的锁附，大幅缩短管线布设的装配工时。从结构设计逻辑来看，主体环形段采用等壁厚筒状结构，内壁为完整圆柱面，能与被夹持管件的外圆周面形成足够的接触面积，避免局部应力集中压损薄壁管件外壁；开口处预留的窄缝变形量经过校核，既保证卡装时能顺利掰开套入管件，又能在锁附安装耳后提供足够的抱紧力，防止管件在受振动、轻微轴向拉扯时出现松脱移位。

　　三个向外延伸的安装耳并非对称均布，而是结合实际安装场景的基面空间做了角度调整，其中两个耳位分布在开口两侧，锁附后可直接收紧开口间隙，第三个耳位位于环形段侧方，主要承担径向限位作用，避免卡箍随管件发生周向转动，每个安装耳上的通孔都做了沉台避让设计，锁附用的螺钉头部可完全沉入沉台内，不会突出耳片表面刮碰周边管线或操作人员。设计时需要重点把控几个尺寸边界：首先是环形段的内径公差，需匹配对应公称通径管件的外径公差带，保证抱紧后间隙控制在合理范围；其次是安装耳的中心距尺寸，要适配现场常用的安装孔位标准，避免出现孔位对不上无法安装的问题；再者是开口缝的宽度，既要满足卡装时的变形需求，又不能过宽导致锁紧后环形段失圆，影响抱紧效果。实际使用中，

　　这类卡箍常被用在机柜内部通风管路固定、小型设备的线束护套定位、低压气动管线的就近固定场景，相比扎带固定方式，它的重复拆装性能更好，维护时无需剪断更换，松开安装螺钉即可调整管件位置，长期使用也不会出现扎带老化松脱的问题；相比焊接式管座，它不需要在安装基面做焊接工序，不会破坏基面的防腐涂层，适配钣金、型材、塑料机壳等多种安装基面材质。建模过程中需要注意开口处的应力释放圆角处理，避免反复掰开卡装时在开口根部出现应力集中导致断裂，安装耳与环形段的衔接位置要做顺滑过渡，减少冲压成型时的材料拉伸缺陷，保证零件批量生产时的成品率。
