小型电子载板配套橙色模块结构设计

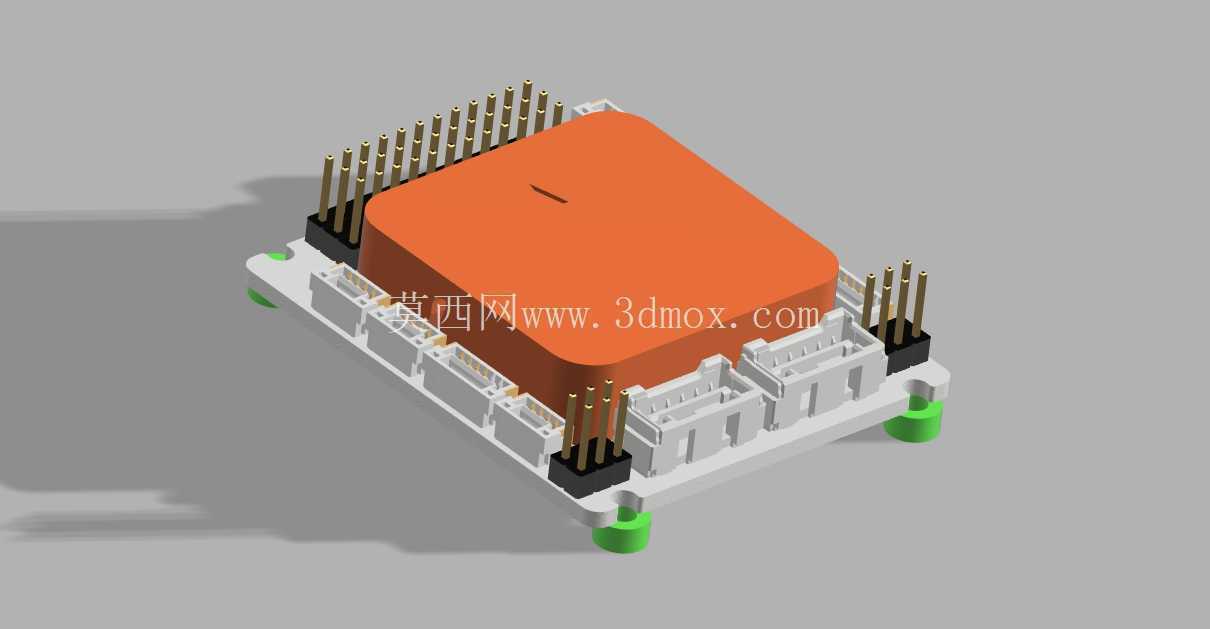

　　这款载板结构在小型无人系统外设集成、便携测控终端搭建场景中应用较多，核心作用是为上层功能模块提供可靠的物理承载与电气连接基座，同时兼顾安装定位的精度要求，避免模块在设备振动、移动过程中出现引脚松脱、位置偏移的问题。从结构设计逻辑来看，载板本体采用了规整的方形布局，四周排布多组直插排针座，排针的针脚间距遵循通用电子接插件标准，能够匹配多数同规格功能模块的引脚定义，上层橙色模块通过排针与载板实现电气连通，同时依靠排针的机械强度完成初步固定，减少额外固定件的使用。载板底部设置了四个绿色的六角形支撑柱，支撑柱的安装孔位是整个结构中精度控制最严格的部分，孔位的中心距公差控制在小尺寸电子装联的常规允许范围内，能够直接适配标准安装孔距的设备舱、

　　机架安装位，安装时只需将支撑柱对准安装面的对应孔位，使用标准紧固件即可完成固定，不需要额外做孔位适配加工。设计过程中特意将载板的边缘做了阶梯式的限位结构，上层橙色模块装配时可以顺着边缘限位快速对准排针位置，降低装配时的引脚对位难度，减少插针弯折、错位的概率。橙色模块本体采用圆角立方体造型，顶部设置了细小的对位标识槽，方便装配时快速识别模块的安装方向，避免反插导致的电路损坏。载板侧面预留了多组侧向接插件的安装位，能够根据实际使用需求扩展外接通讯、供电接口，不需要额外在载板上做开孔加工。从安装边界来看，整个载板加模块的组合体占用空间紧凑，排针的伸出长度、支撑柱的高度都做了统一的尺寸协调，不会出现安装后与周边其他结构件产生干涉的问题，

　　支撑柱的高度预留了足够的底部走线空间，载板下方可以布置扁平线缆或者小型贴片元件，充分利用有限的安装空间。需要注意的是，除安装孔位外，其余结构尺寸主要作为装配参考，实际加工或者适配时需要结合所搭配的具体模块参数做微调，保证装联后的结构稳定性与电气可靠性，这类载板结构的设计思路也可以复用到其他小型功能模块的承载场景中，通过调整排针数量、支撑柱位置即可适配不同尺寸的上层模块，具备一定的结构通用性。
