RFD900ux射频调制解调器结构设计

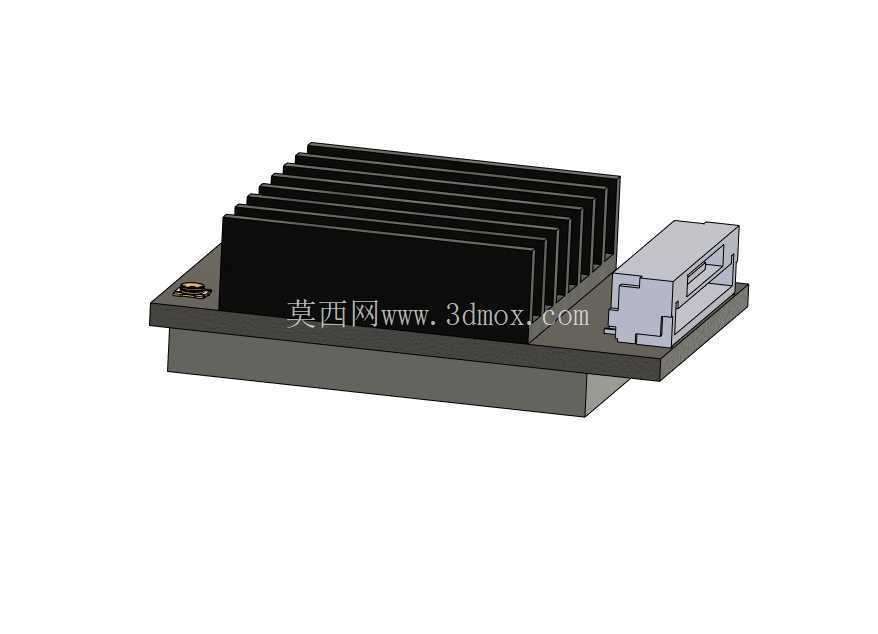

　　这款射频调制解调器的三维结构设计，重点围绕户外无人系统、工业遥测场景的实际安装需求展开，在做外部结构复刻时严格参照官方手册标注的外部尺寸边界，所有外露接口、安装孔位、散热结构的轮廓尺寸均与实物保持一致，仅内部电路部分未做还原，完全满足设备集成阶段的装配干涉检查、安装空间预留的使用需求。从实际工程应用角度看，这类长距射频数传模块常被搭载在无人机飞控系统、野外水文监测站点、工业分布式传感网络中，负责实现远距离低带宽的控制指令与传感数据回传，工作时射频功放部分会持续产生热量，因此结构设计上顶部采用了一体化鳍片式散热壳体，散热鳍片的排布方向顺着设备安装时的自然气流走向设置，无需额外加装风扇即可满足持续工作的散热需求，鳍片的厚度、

　　间距都经过实际热仿真校核，既保证足够的散热面积，也控制整体重量不会超出机载场景的负载限制。设备主体分为上下两个结构部分，下部为安装基座，预留了标准的嵌入式安装卡槽，可直接卡在工业DIN导轨上，也可通过基座四角的固定孔用螺丝锁在设备舱内壁，基座侧面设置了射频接口与通讯接线端口，端口的突出高度、接口间距都严格匹配常规连接器的插拔操作空间，不会出现安装后相邻接口干涉无法插拔的问题。上部散热壳体与下部基座采用卡扣加侧边固定螺丝的连接方式，既保证壳体结合的密封性，也方便后期检修时快速拆开壳体，壳体表面做了导电氧化处理，可实现整体电磁屏蔽，避免外部电磁干扰影响射频信号稳定性，也防止模块自身的射频辐射干扰周边其他电子设备。

　　建模过程中对安装边界做了重点校核，设备整体的长宽高尺寸、安装孔位的中心距、接口端面到安装基准面的距离都做了公差预留，集成设计时直接调用该模型即可完成整机的布局排布，无需额外核对实物尺寸，能大幅缩短设备集成阶段的结构设计周期，避免后期装配时出现空间不匹配、接口对位偏差的问题。
