好盈乐天四合一60A电调结构设计

　　这款四合一电调是多旋翼无人机动力链路里的核心执行部件，直接承接飞控输出的油门控制信号，将动力电池输出的直流电转换为可驱动无刷电机运转的三相交流电，单路持续承载电流可达60A，可适配高KV值竞速电机或者大拉力载重电机的驱动需求，相比传统分体式单电调布局，四合一集成设计能大幅简化机臂内部的布线复杂度，减少接插件带来的接触电阻与故障点，同时降低整机装配的走线工时。

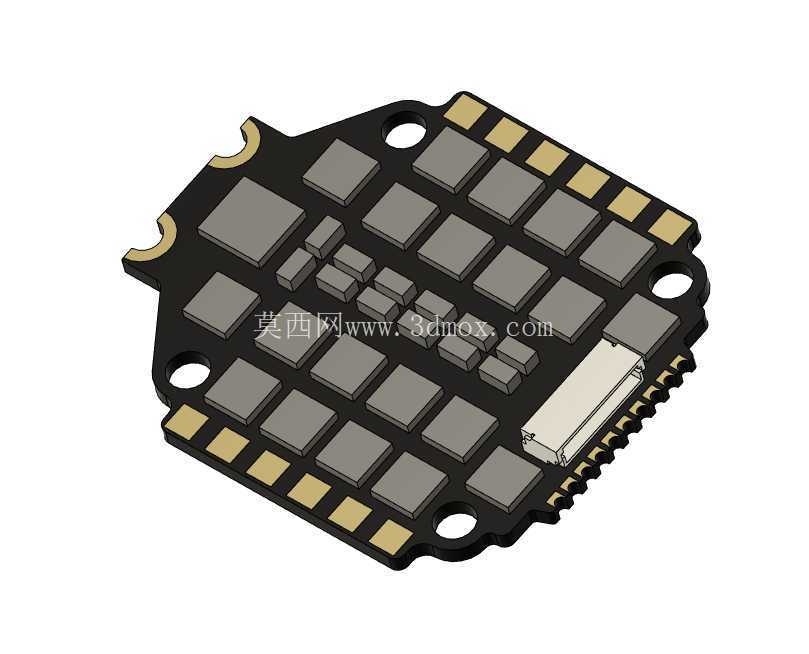

　　建模过程中优先保证安装孔位的尺寸精度，四个角的定位安装孔孔径、孔位间距完全匹配行业通用的飞控塔堆叠安装标准，可直接适配主流30.5mm孔距的飞控、分电板堆叠安装需求，板体边缘的半圆避让槽是专门为机臂碳管固定座预留的装配间隙，避免安装时板体与碳管夹产生结构干涉。板体上的功率MOS管排布采用对称式布局，每一路电调的功率管均匀分布在板体两侧的铺铜区域，配合大面积裸露焊盘提升大电流工况下的散热效率，建模时按照实际元件的封装尺寸还原了所有功率器件、信号接插件的外形轮廓，板边的焊盘位置对应电机三相线、电源正负极、信号控制线的焊接点位，能直接用于装机阶段的干涉检查、布线路径规划。

　　实际应用场景覆盖FPV穿越机、小型行业航拍无人机、教学实验用四轴飞行器等领域，集成式设计能有效压缩飞控塔的整体安装高度，降低整机重心提升飞行稳定性，板载的信号接插件采用侧插式布局，避免堆叠安装时接插件与上层飞控板产生空间冲突。建模时除安装孔位严格按照实物测绘尺寸制作外，其余元件外形按照实际比例还原，可用于整机数字样机的装配仿真，验证电调与机架、飞控、图传等部件的装配间隙，也可用于无人机动力系统的教学演示，帮助从业者理解集成式电调的布局逻辑与安装要点。在结构设计层面，板体的外形轮廓做了切角处理，适配圆形机臂或者窄机臂的安装空间，避免板体边角超出机臂宽度增加飞行风阻，功率器件的高度差也做了精准还原，能准确评估散热片加装的可用空间，为后续整机热设计提供参考依据。
