复古橡筋动力固定翼航模结构设计

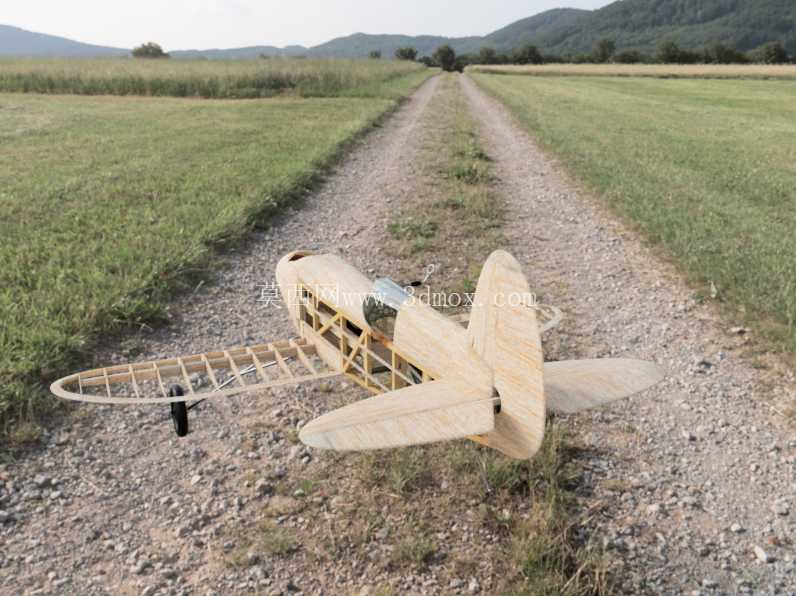

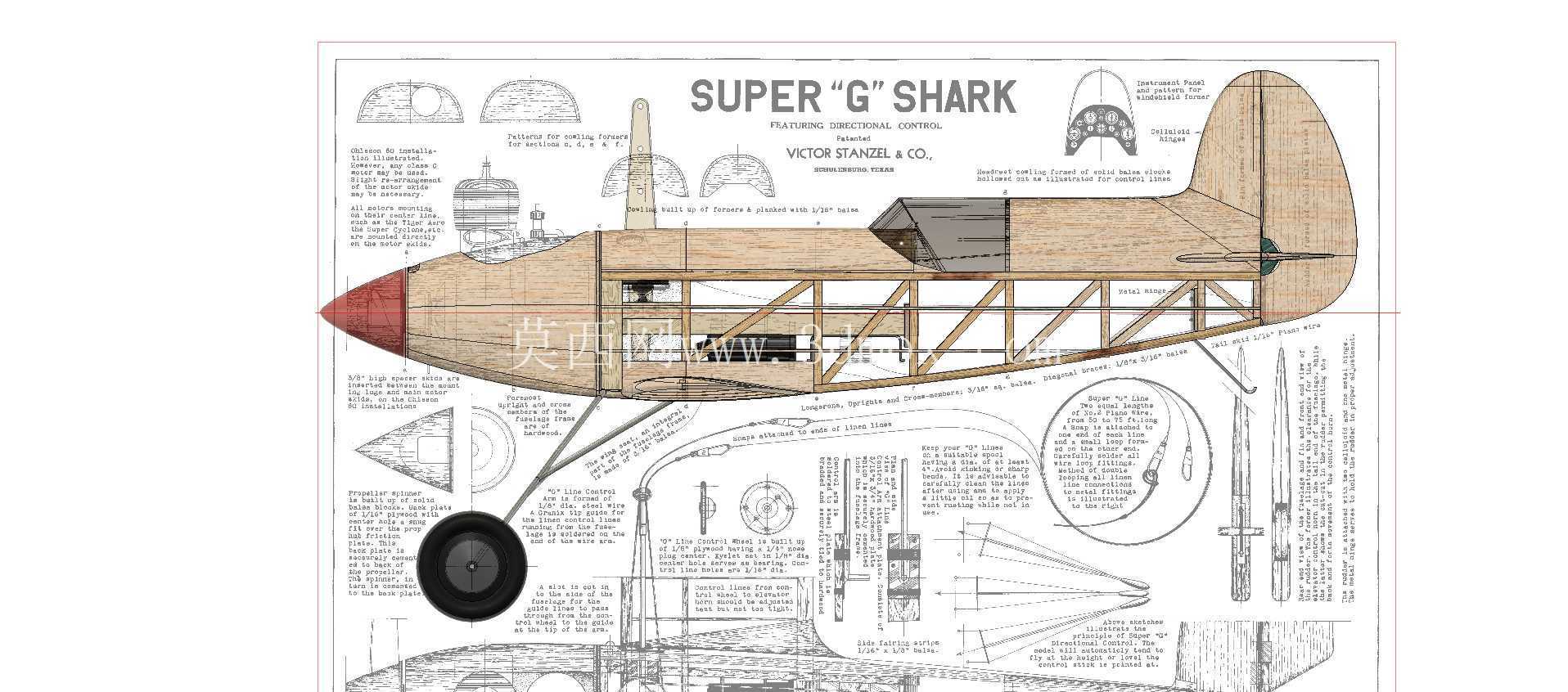

　　该航模采用上单翼常规布局，机身主体为轻木框架拼接结构，翼展设定为24英寸，机头预留适配Ohlsson60及同级别C级发动机的安装位，动力输出轴线与机身中轴线重合，可保证大油门状态下的俯仰力矩平衡，避免飞行过程中出现不必要的抬头或低头趋势。机身框架采用纵梁加隔框的传统木结构设计，纵梁选用高强度轻木方料，隔框按气动外形切割成型，各连接点采用斜接加胶粘的工艺处理，既保证整体结构强度，又能将整机重量控制在合理区间，适配小排量发动机的动力输出范围。尾翼部分采用常规平尾加垂尾的布局，操纵线从机身内部走线至操纵摇臂，可实现U型控制逻辑下的俯仰与航向操纵，操纵行程经过合理限位，避免大舵量输入导致的失速或尾旋风险。机头部位设置整流罩安装位，

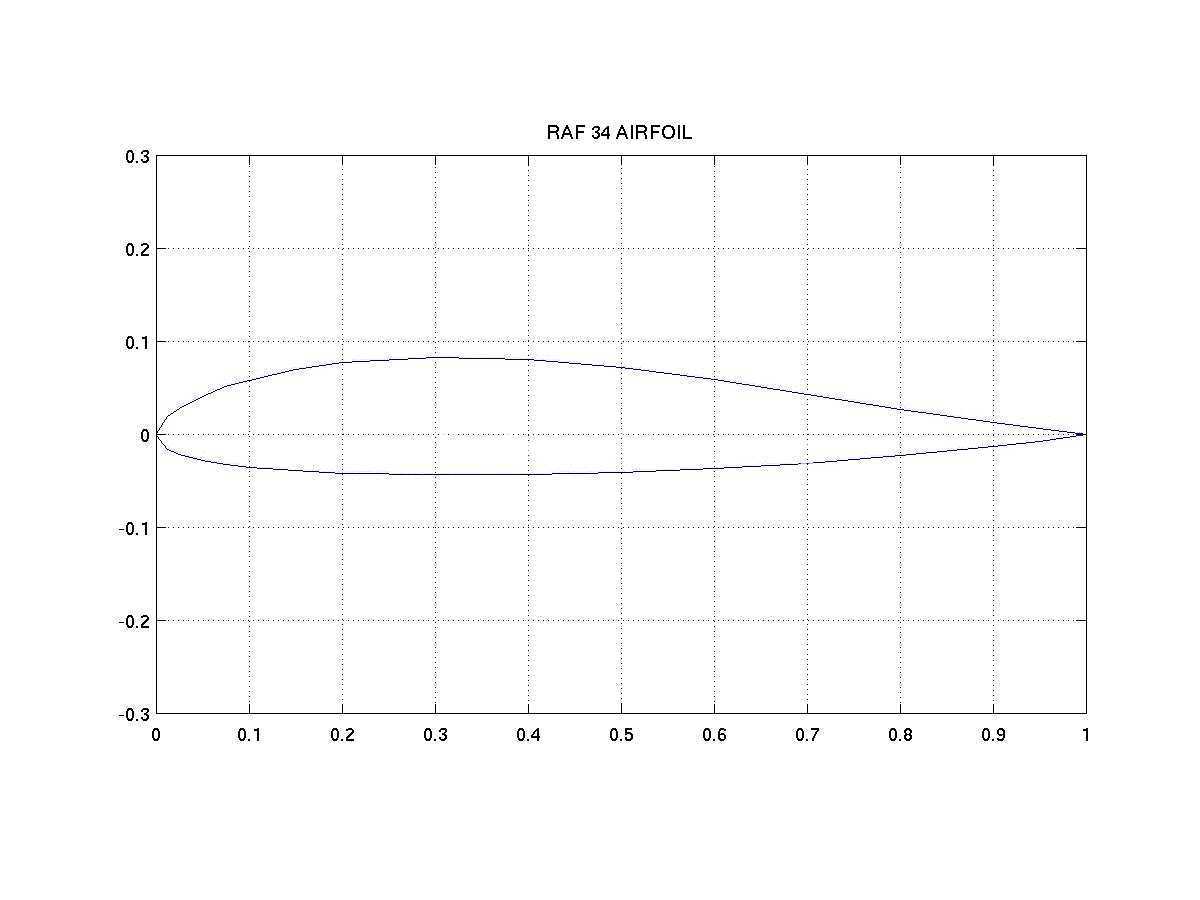

　　可根据所选发动机的外形尺寸定制整流罩，降低飞行过程中的迎风阻力，根据气动测算，该构型在动力匹配到位的情况下，平飞速度可达到100英里每小时，适配俱乐部级别的航模竞赛与休闲飞行场景。机翼采用平板翼型，结构简单易制作，翼肋按翼型曲线切割后与主梁粘接，机翼与机身采用插接式固定，方便日常运输与存放，机翼后缘预留副翼安装位，可根据操纵需求升级为多通道操纵构型。起落架为后三点式布局，主起落架采用钢丝弯折成型，安装于机身前部隔框位置，尾轮直接连接于垂尾下部操纵机构，地面滑行时可通过航向操纵实现转向，主起落架轮位经过重心配平计算，滑行过程中不会出现拿大顶或侧翻问题。整体结构设计兼顾制作难度与飞行性能，所有框架构件均可通过常规木工工具加工完成，适合航模爱好者自行制作组装，各受力部位的材料厚度经过强度校核，在大过载机动情况下不会出现结构断裂问题，操纵系统的传动间隙控制在合理范围，舵面响应灵敏无虚位，可满足特技动作操纵的精度要求。
