小型遥控飞机尾部牵引式减震起落架结构

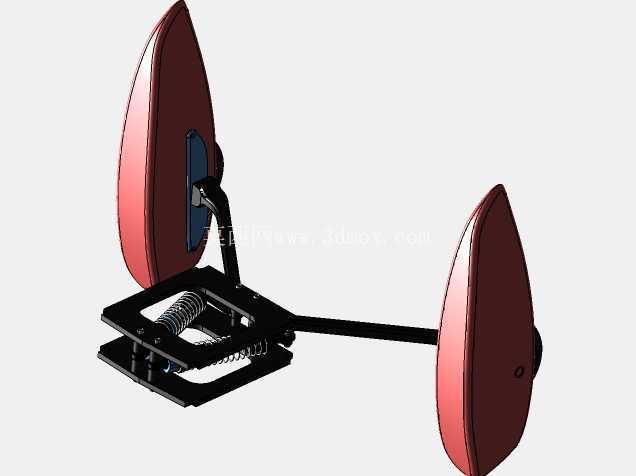

　　航模飞行场景中，起落架作为直接承接地面载荷的核心部件，其结构合理性直接决定起降阶段的机体稳定性与部件损耗率，这款适配小型遥控飞机的尾部牵引配置减震起落架，针对固定翼航模的草地、硬化铺装跑道等常见起降场景做了针对性结构优化。从功能实现逻辑来看，整套结构以垂直布置的螺旋弹簧作为核心缓冲元件，弹簧预压行程经过匹配1-3kg级小型固定翼航模的着陆冲击载荷计算，可在接地瞬间将垂直方向的冲击动能转化为弹簧弹性势能，避免硬着陆冲击直接传递至机身尾部承力结构，减少机身蒙皮、尾翼连接位的疲劳开裂风险。两侧平行布置的碳纤维导向支臂承担侧向限位功能，支臂与上部机身连接座、下部轮轴安装座之间通过铰接销轴连接，保证缓冲行程内上下运动轨迹始终保持垂直，

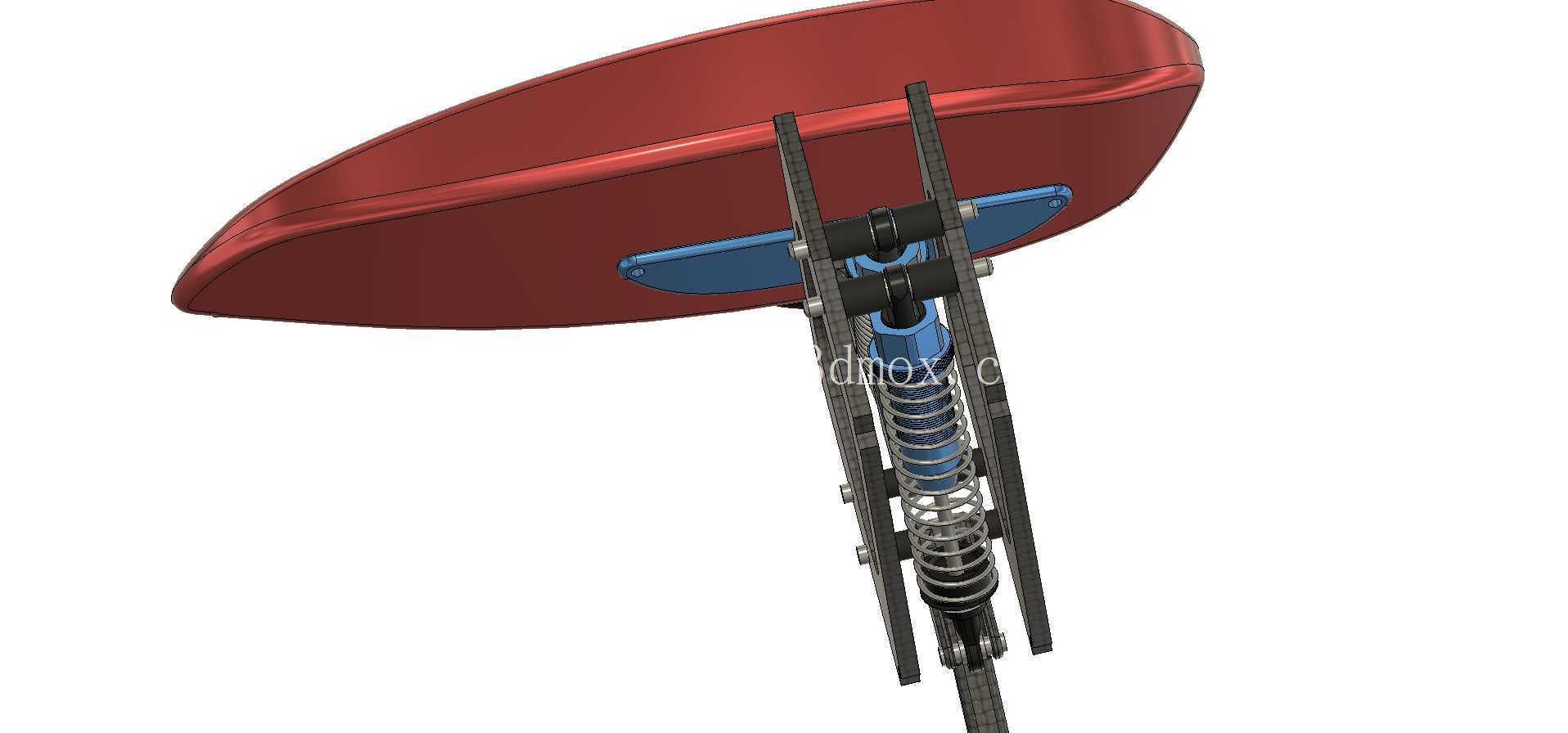

　　不会出现侧向卡滞或偏磨问题。上部与机身连接的整流基座采用流线型低阻设计，上表面贴合小型航模常见的尾部机身曲面弧度，安装时可通过预埋在机身内部的碳纤片加强连接位强度，基座两侧的蓝色限位块用于约束弹簧最大压缩行程，避免极端冲击下弹簧并圈导致的结构刚性碰撞。下部轮轴位预留标准航模轮组安装孔位，可适配直径25-40mm的常规航模橡胶机轮，安装边界上，整套结构总高度控制在85mm范围内，上部安装座横向宽度32mm，纵向长度68mm，不会与尾部方向舵、升降舵的操纵拉杆产生运动干涉。设计过程中充分考虑航模减重需求，除弹簧、铰接销轴采用金属材质保证强度外，导向支臂、连接基座均采用轻质工程塑料或碳纤维板材加工，整套结构自重控制在18g以内，

　　不会给小型航模带来过多的无效载荷。尾部牵引的配置形式可适配后三点式起落架布局的固定翼航模，接地滑跑过程中，牵引式连接结构可自动修正滑跑方向，减少侧风降落时的跑偏概率，同时缓冲结构可过滤掉跑道不平整带来的高频振动，避免振动传递至机身上的飞控、接收机等电子元件，提升航模起降阶段的操控稳定性。
