SubSonex构型涵道动力小型载人飞行器设计

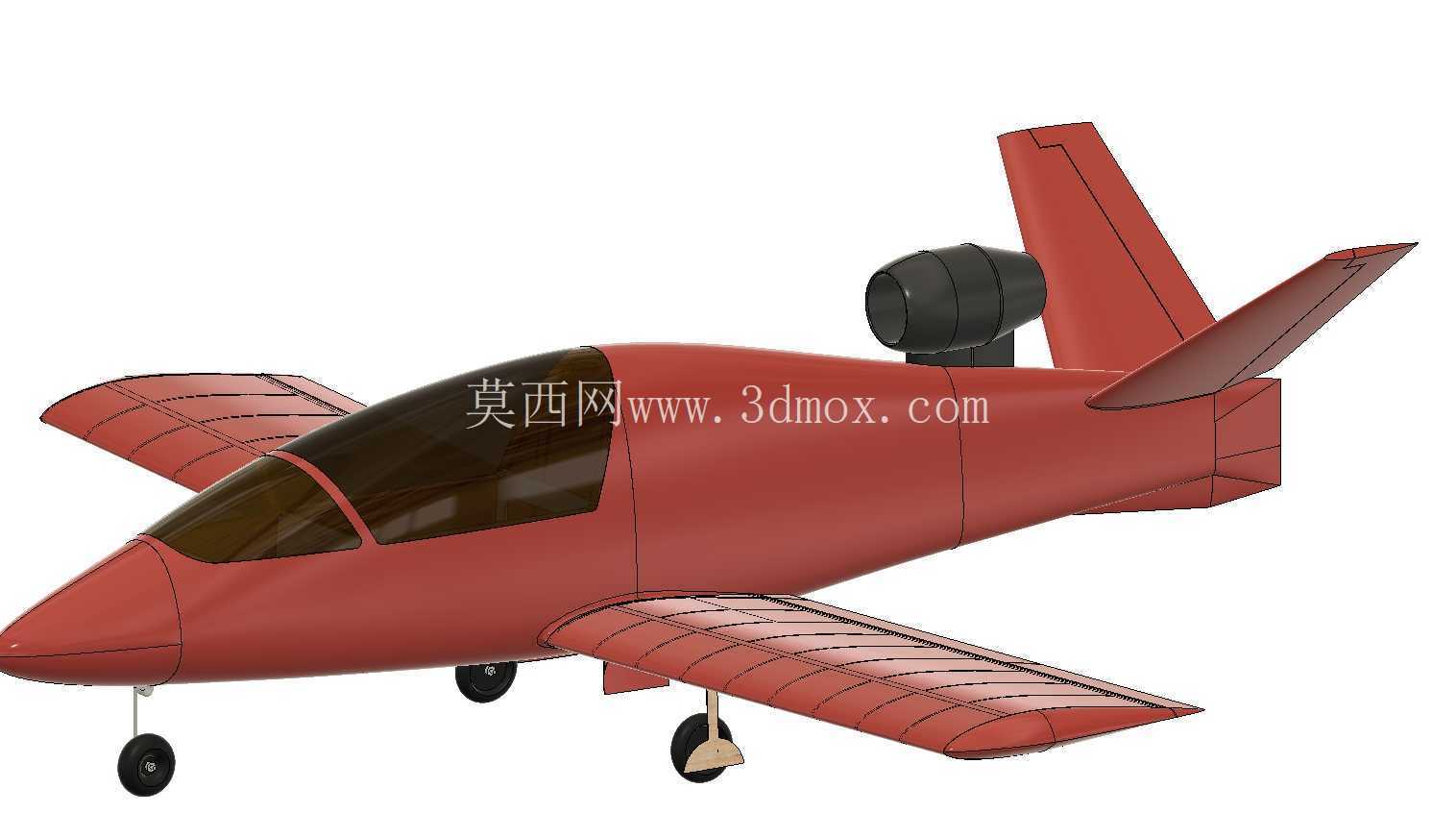

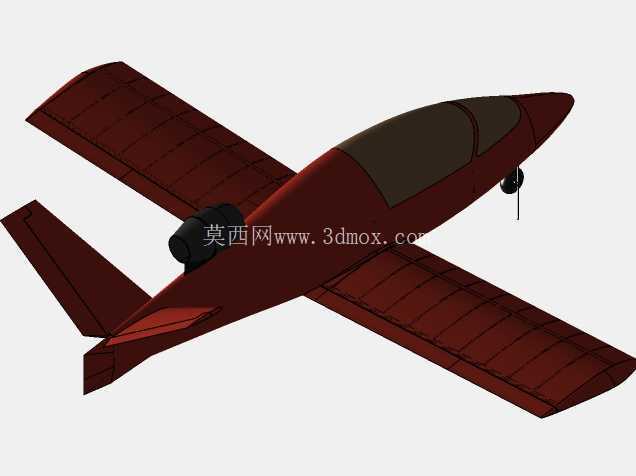

　　该飞行器以SubSonex微型喷气式运动飞机为构型基础做适配性修改，采用上单翼低平尾常规布局，背部搭载单台涵道动力单元，前三点式起落架布局兼顾地面滑行稳定性与起降阶段的擦尾角余量，整体气动外形针对低速涵道动力的推力特性做了修型，机翼采用相对厚度较大的低速翼型，翼面设置有分段式翼肋支撑结构，可在降低结构重量的同时保证翼面刚度，避免大迎角飞行状态下的翼面颤振问题。

　　从实际应用场景来看，该构型既可以作为轻型运动载人飞行器的缩比验证样机，用于涵道动力系统的地面台架测试与空中飞行匹配试验，也可直接作为大尺寸遥控航模的结构基础，适配无线电控制系统完成特技飞行动作验证。设计阶段针对制造可行性做了大量优化，机身采用半硬壳式分段结构，各段连接位预留了标准紧固件安装孔位，机翼与机身的对接处设计有快拆结构，方便运输过程中的拆解与组装，不需要复杂的专用工装即可完成整机装配。

　　起落架部分采用弹性缓冲结构，前起落架设置有转向联动机构，可与方向舵操纵系统联动实现地面滑行转向，主起落架的轮距与重心高度做了匹配计算，可避免地面滑跑阶段的侧翻风险。涵道动力单元的安装位预留了标准的电机安装座与散热风道，可适配不同功率等级的涵道动力组，安装边界做了冗余设计，不需要对机身主结构做二次切削修改即可完成动力系统的换装。垂尾与平尾的翼型采用对称低速翼型，操纵面的偏转角度预留了足够余量，可满足特技飞行阶段的操纵力矩需求，操纵面的铰链位设计有嵌入式安装槽，可隐藏铰链结构降低飞行阻力。

　　机身座舱段采用整体式透明舱盖设计，舱盖与机身的贴合处做了止口定位，既可以保证座舱段的气动流畅度，也方便后续加装座舱内部的操纵机构与航电设备。整机的结构拆分充分考虑了常规加工工艺的实现难度，所有曲面均做了可展开性优化，既可以采用3D打印工艺直接制作零部件，也可以通过轻木蒙皮结构完成手工制作，零部件的加工公差预留了0.2mm的装配余量，可抵消不同加工工艺带来的尺寸误差，减少装配阶段的修配工作量。机翼内部预留了舵机安装舱与走线槽，可将操纵舵机完全内置在机翼结构内部，避免外露舵机带来的额外阻力，同时也能对舵机与线路起到结构保护作用，降低飞行过程中异物撞击导致的设备损坏风险。
