64毫米规格阿拉贝斯圆筒散热风机结构

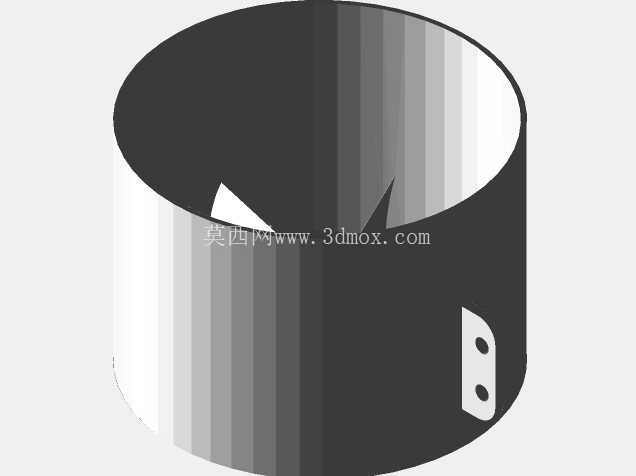

　　在工业电控柜、小型电子设备、紧凑型电源模块的散热设计环节中，小尺寸轴流风机的选型往往直接决定整套系统的长期运行稳定性，尤其是安装空间局促、对风道走向有严格限制的场景下，适配性强的圆筒型风机能够大幅降低结构设计的改造成本。这款64毫米直径的圆筒型风机，采用直筒式外壳结构，整体外壳为一体化薄壁圆筒设计，没有多余的外凸安装法兰，仅在筒身侧面设置了带两个安装孔的固定耳片，这种设计最大的优势是可以直接嵌入对应内径的圆形安装孔位中，不需要额外预留法兰边的安装空间，对于壁厚较薄的机箱壳体、密集排布的模组风道来说，能够最大化利用有限的安装截面，避免相邻部件的干涉问题。

　　从实际使用场景来看，这类小尺寸圆筒风机常被用于交流稳压设备、小型变压器模组、工控驱动板的局部强制风冷，在这些场景中，设备内部的发热元件往往集中在狭小的腔体内，自然对流无法及时带走热量，容易导致元器件温度超过额定工作阈值，引发性能衰减甚至寿命缩短的问题。这款风机的直筒结构能够让气流沿着筒壁轴向直线输出，减少气流在外壳内部的紊流损耗，相比带外框的常规方形风机，在圆形风道内的送风效率更高，气流指向性更强，可以直接对准发热元件的核心区域送风，不需要额外加装导风罩就能实现较好的风冷效果。

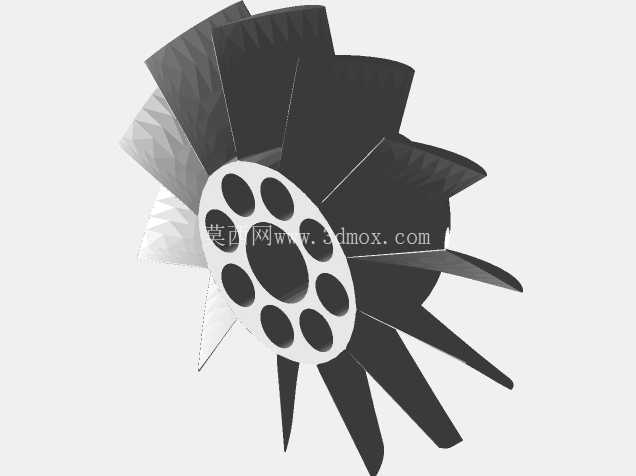

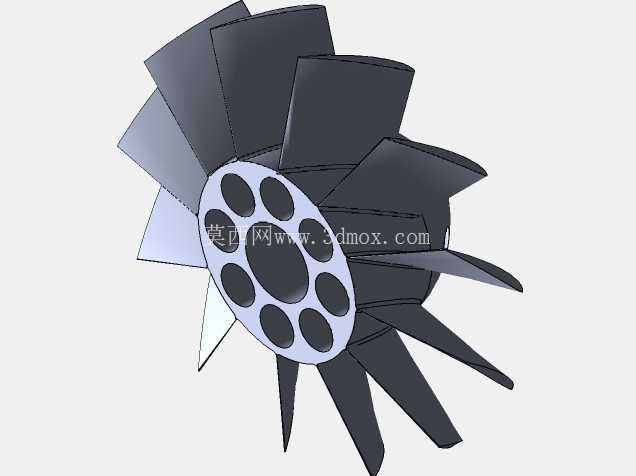

　　设计层面上，这款风机的外壳采用等直径薄壁结构，筒身的壁厚控制在合理范围内，既保证了整体结构的刚性，避免安装过程中出现筒身变形碰擦内部风叶的问题，又尽可能控制了整体重量，减少对安装面板的负载。侧面的固定耳片与筒身采用一体化结构设计，两个安装孔的孔位间距经过匹配计算，能够适配常规的M3或者M4规格固定螺丝，安装时只需要在对应安装面上开出直径匹配的圆形通孔，将风机嵌入后从耳片处锁入螺丝即可完成固定，安装工序非常简便，适合批量装配的生产线使用。内部风叶采用前倾式小角度叶片设计，叶片数量和弧度经过匹配调校，能够在有限的筒身内径下实现足够的风量输出，同时控制运行时的风噪水平，适合对噪音有一定要求的室内电控设备使用。

　　尺寸边界方面，这款风机的外径严格控制在64毫米，筒身轴向长度适配常规小功率风机的电机安装尺寸，不会出现轴向长度过长挤占内部元件空间的问题，侧面固定耳片的外凸距离很小，不会超出筒身外径过多，在密集排布的多风机阵列中，相邻风机之间只需要预留极小的间隙就能完成安装，能够最大化利用散热面的排布空间。固定耳片上的安装孔为长圆形设计？不，从结构来看是两个圆形通孔，孔位的公差设计适配常规的安装孔位偏差，降低安装时的对位难度。筒身的进出风端做了微小的倒角处理，既可以避免安装时锋利的边缘割伤安装人员，也能够减少进风端的气流切边噪音，优化进风效率。

　　在配套适配性上，这款风机可以直接搭配QF2822规格的副电机使用，电机的安装位完全匹配筒身内部的固定结构，不需要额外设计电机安装支架，装配时只需要将电机卡入筒身内部的预设卡槽，完成接线后即可固定风叶，整个装配过程不需要复杂的工装夹具，能够有效降低生产装配的工时成本。对于结构设计从业者来说，在做紧凑型设备的散热方案时，这类嵌入式圆筒风机可以直接在三维布局中预留对应直径的圆形安装位，不需要额外设计复杂的风机固定结构，能够大幅缩短结构设计的周期，同时减少定制加工件的数量，降低整体物料成本。在设备后期维护时，这类风机的拆卸也非常方便，只需要拧下耳片上的两颗固定螺丝，就能直接从安装孔中抽出风机，不需要拆解周边的其他结构部件，维护效率远高于常规的方形法兰固定风机。

　　从风道匹配的角度来说，直筒式的外壳结构可以直接对接圆形通风管道，在需要远程导风的散热场景中，只需要将对应内径的柔性风管套在风机筒身外侧，用喉箍固定即可完成风道连接，不需要额外制作方形转圆形的风道转接件，进一步简化了风道系统的结构。在一些对防尘有要求的场景中，也可以直接在筒身的进风端贴合圆形防尘滤网，滤网的尺寸与筒身外径完全匹配，不需要裁剪成特殊形状，更换滤网的操作也非常简便。整体结构没有多余的复杂曲面，所有特征都是规则的回转体加简单的耳片结构，在三维建模过程中也非常容易参数化调整，如果后续需要适配不同的安装尺寸，只需要修改筒身的直径、长度参数，调整耳片的孔位间距，就能快速衍生出不同规格的同系列风机模型，大幅提升系列化产品的设计效率。
