同轴输出式方形齿轮箱结构设计方案

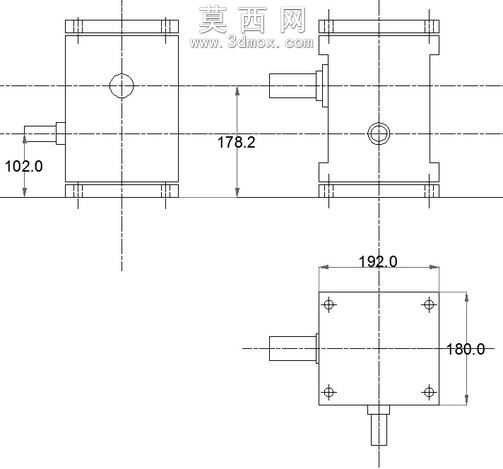

本齿轮箱采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械设计规范，以工程化思维搭建各特征结构，确保模型可直接对接后续工程出图、生产加工环节。建模初始阶段先确定箱体核心安装基准，以输入输出轴的同轴度要求为核心约束，搭建箱体的主体方形轮廓，通过拉伸、切除等基础特征完成箱体腔体的初步构建，预留出齿轮组安装、轴承定位的对应空间，同时严格控制各安装面的平面度公差基准，保证后续装配的贴合精度。箱体外观采用规整方形结构设计，三个视图分别对应主视、侧视、俯视方向的结构表达，标注的102.0、178.2、192.0、180.0等关键尺寸，分别对应轴伸长度、箱体中心高度、安装孔位间距、箱体外形宽度等核心参数，建模时将这些尺寸设置为全局关联参数，调整单一参数即可驱动整体模型同步更新，大幅提升设计迭代效率。材质配置上，箱体主体预设采用灰铸铁材质参数，渲染时还原铸铁件哑光磨砂的表面质感，输入输出轴段采用调质合金钢材质，表面做光滑金属质感处理，安装孔位、定位凸台等结构做边缘倒角处理，既消除加工应力集中隐患，也让模型渲染效果更贴近真实工业产品的视觉表现。结构设计层面，箱体四周预留均匀分布的安装固定孔位，输入轴采用单侧伸出设计，输出轴与输入轴保持同轴布局，箱体侧壁设置观察油位的椭圆视孔结构，上下端面设计轴承端盖的安装定位止口，各密封位置预留密封件安装槽位，保证齿轮箱运行时的密封性，避免润滑油渗漏。设计过程中同步考虑装配干涉问题，对内部齿轮啮合空间、轴系转动空间做全行程干涉检查，确保各运动部件无碰撞卡滞风险，同时兼顾箱体的铸造工艺性，所有内壁转角处设置合理铸造圆角，壁厚保持均匀过渡，避免出现壁厚突变导致的铸造缺陷，整体结构兼顾传动稳定性、加工便利性与装配便捷性，可适配中小功率的同轴减速传动场景。
