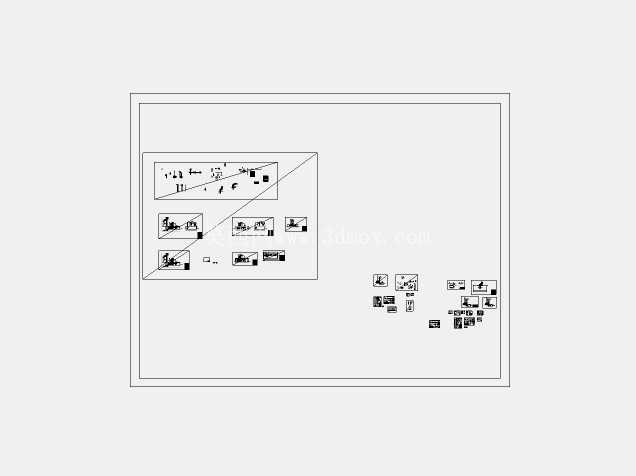

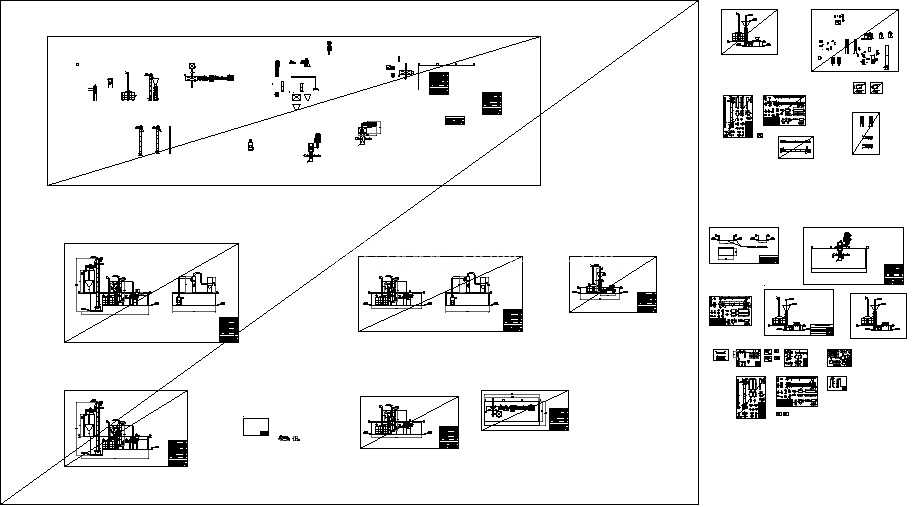

回收厂物料处理输送配套结构设计

这套结构设计面向再生资源回收处理场景，覆盖从物料上料、粗分拣到输送转运的全流程配套组件，适配中小型回收处理站点的日常作业需求。在实际回收作业场景中，不同品类的回收物料物理特性差异极大，轻薄金属屑、硬质塑料块、废弃包装构件的进料冲击载荷波动范围能达到3倍以上，设计时首先对各工位的承载边界做了冗余校核，所有支撑立柱采用等边角钢拼接结构，焊缝位置避开应力集中的转角区域，横向支撑梁的排布间距严格匹配常用输送带的安装孔位，不需要现场二次打孔即可完成机架与输送段的对接。

从功能特性来看，整套结构拆分了上料导料槽、分拣工作台支架、侧边防护栏、出料导向斗四个独立模块，各模块之间采用螺栓连接而非满焊固定，方便后期根据场地布局调整工位间距，导料槽的倾斜角度设置为32度，既能够保证轻薄物料依靠自重下滑不卡滞，也不会因为坡度过大导致硬质物料高速滑落冲击下方输送带。分拣工位的操作台面预留了工具挂板的安装槽位，台面边缘做了15度的翻边处理，避免分拣过程中细小物料散落到地面，台面下方的支撑横梁预留了储物格的安装空间，可以放置分类收纳盒、分拣工具等作业用品。

设计过程中没有采用一体化焊接的整体机架方案，主要考虑回收站点的场地大多是旧厂房改造，入口宽度、内部立柱位置都存在很多不可控的变量，模块化的组件可以通过拆分搬运通过狭窄通道，现场组装时只需要普通扳手即可完成全部装配作业，不需要吊装设备配合。所有外露的结构边缘都做了倒钝处理，避免作业人员剐蹭受伤，侧边防护栏的高度设置为1.1米，符合工业作业平台的安全防护要求，防护栏的横杆间距控制在18厘米，防止大块物料从侧边滚落。

外形尺寸方面，整套结构的总长度适配12米标准输送线的安装需求，单段模块的长度控制在2米以内，方便运输时装入普通货运车辆，机架的底部安装板预留了M16的膨胀螺栓固定孔，同时也预留了脚轮安装的螺纹孔，用户可以根据自身需求选择固定安装或者移动布置的形式。出料导向斗的出口尺寸匹配通用型物料收集箱的开口规格，不需要额外加装转接溜槽即可完成物料的收集转运，导料槽的内壁预留了耐磨衬板的安装位置，后期磨损后只需要更换衬板即可，不需要整体更换结构件，大幅降低后期维护成本。

在安装边界的考量上，整套结构的横向宽度控制在1.8米，适配标准厂房的通道宽度要求，机架底部距离地面的高度设置为12厘米，方便日常清理地面散落的物料，不会因为间隙过小导致清扫工具无法伸入。各连接位置的螺栓孔都做了长圆孔设计，安装时可以有±15毫米的调整余量，抵消地面不平整带来的装配误差，不需要额外做垫片调整即可保证机架的水平度。针对回收作业中常见的物料缠绕问题，所有转动部位的外侧都加装了防护盖板，避免塑料绳、金属丝等细长物料缠绕到转轴部位引发设备故障，防护盖板采用快拆结构，日常检修时不需要拆卸大量螺栓即可打开检查内部运转情况。
