水产养殖人工波轮组装组件结构设计

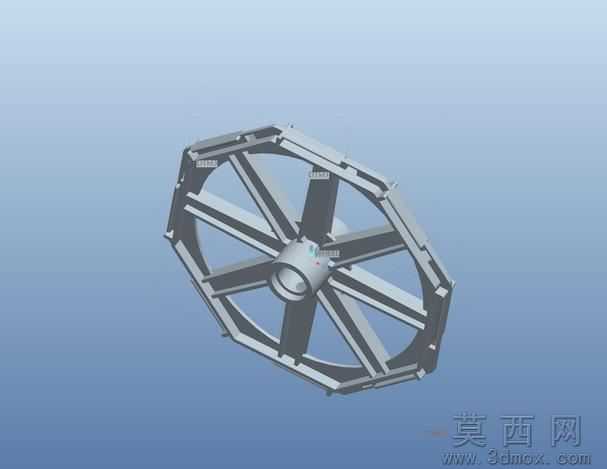

该三维模型为水产养殖场景配套的人工波轮组装组件，整体采用Pro/Engineer Wildfire5.0完成全参数化建模，建模过程严格遵循机械装配的公差配合标准，对每一处结构细节都做了可制造性校验。模型整体采用轮辐式承载结构，外圈为八边形承力框架，相比传统圆形轮缘在水体搅动作业中能够产生更具层次感的紊流效果，适配水产养殖池内人工造波的工况需求；中心设置阶梯式轴孔结构，预留了标准轴承的安装位与轴向定位台阶，可直接适配常规的驱动转轴装配，无需额外做结构修改。八根对称分布的轮辐采用等截面矩形加强结构，每根轮辐与外圈、中心轮毂的衔接位置都做了圆弧过渡处理，建模时通过倒圆角特征消除应力集中点，同时在轮辐与外圈的连接节点处增设了加厚凸台，进一步提升整体结构的抗扭强度，避免组件在水体阻力下长期运转出现结构变形。材质配置上，模型默认赋予了工程塑料的哑光质感，渲染时采用柔和的环境光效，清晰呈现出各部件的装配关系与结构轮廓，所有装配部件都保留了完整的约束关系，可直接用于装配干涉检查、运动仿真分析，也可导出为工程图纸用于后续的开模生产。设计过程中充分考虑了水产养殖场景的使用需求，整体结构无卫生死角，表面光滑便于日常清洁维护，组件采用模块化拆分设计，单个部件损坏后可单独更换，降低了后期的运维成本，轮缘的八边形结构经过流体力学仿真验证，在低转速运转下即可推动水体形成均匀的波动效果，能够满足养殖池内水体增氧、污物归集的作业需求，整体建模精度达到生产级要求，所有特征参数均可编辑，方便设计人员根据不同规格的养殖池尺寸调整组件的整体大小与轮辐数量。
