斜齿圆柱传动齿轮三维结构设计

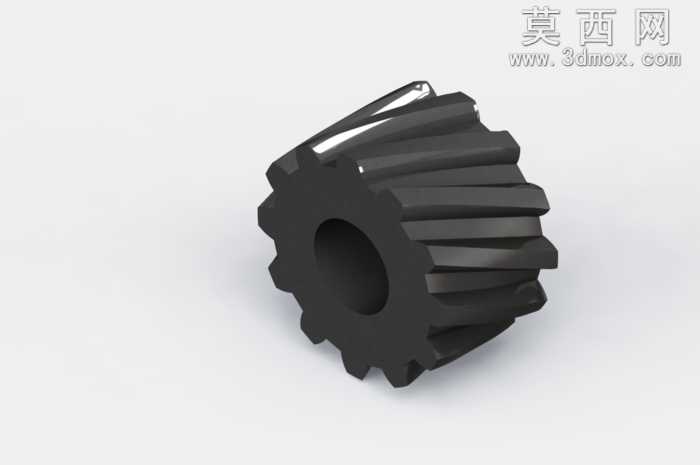

本作品为斜齿圆柱传动齿轮的三维参数化设计成果，建模阶段基于齿轮啮合原理完成参数化构建，首先确定齿轮的模数、齿数、压力角、螺旋角、齿宽、内孔直径等核心设计参数，通过渐开线齿廓的精准方程绘制齿形轮廓，再通过螺旋扫掠特征生成带螺旋角的轮齿结构，保证轮齿沿轴向呈均匀螺旋排布，相较于直齿圆柱齿轮，该结构可在传动过程中实现多齿渐进啮合，有效降低传动冲击与运行噪音，提升传动平稳性与承载能力。建模过程中对齿顶圆角、齿根过渡圆弧进行了精细化处理，避免应力集中导致的轮齿断裂失效风险，内孔采用光滑圆柱通孔设计，可适配标准传动轴的装配需求，轮毂与轮缘的厚度比例经过力学校核，在保证结构强度的前提下尽可能控制零件重量，减少传动过程中的转动惯量。材质渲染阶段采用哑光黑色工程金属材质，模拟经过调质处理的合金结构钢表面质感，添加细微的金属磨砂纹理与边缘高光效果，还原真实机加工齿轮的表面特征，渲染时采用柔和的漫反射光照环境，清晰展现轮齿的螺旋走向、齿面曲面形态以及内孔的加工质感，可直观呈现零件的整体结构与细节特征。该齿轮结构设计符合通用机械传动的设计规范，轮齿的螺旋角经过优化选取，可适配平行轴之间的动力传递场景，既可以单独作为传动零件用于减速、增速传动机构，也可与配套齿轮组成齿轮副完成动力传输，建模过程中保留了参数化修改接口，可通过调整核心参数快速生成不同规格的同类型斜齿轮，为后续的装配仿真、运动干涉检查、有限元力学分析提供精准的三维模型基础，能够有效缩短机械传动系统的设计开发周期，为机械产品的传动结构设计提供可靠的零件模型支撑。
