高精度螺旋锥齿轮三维传动结构设计

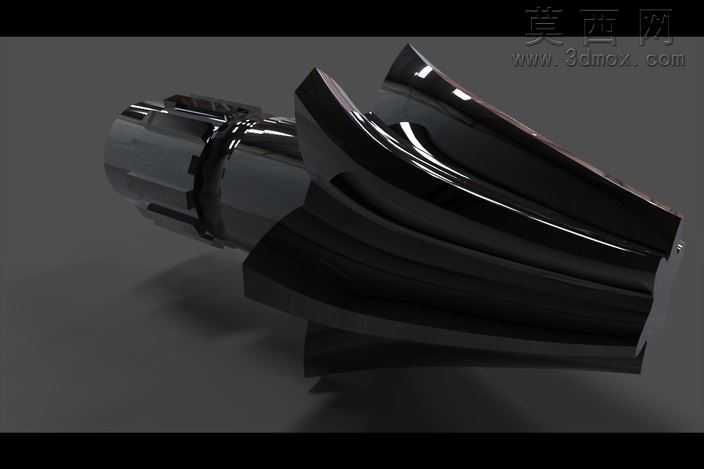

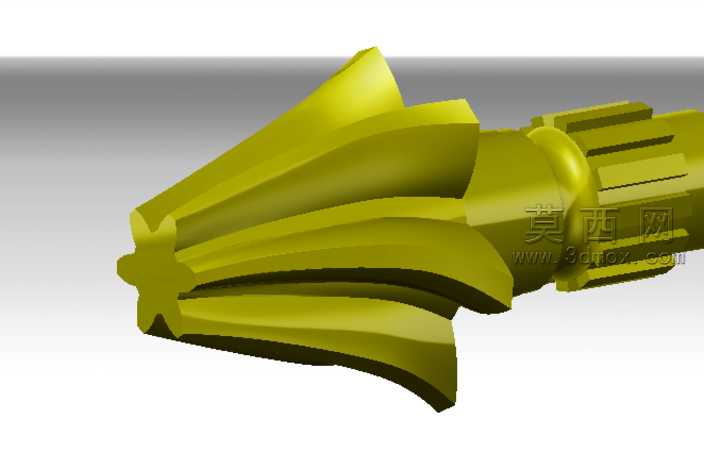

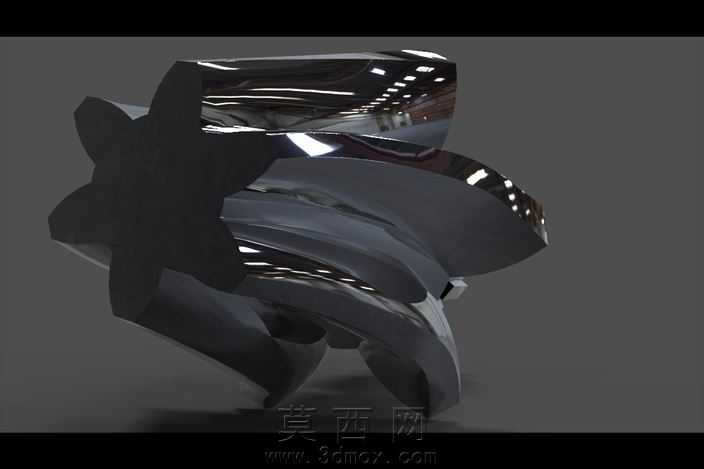

本作品为螺旋锥齿轮三维建模设计成果，建模阶段严格遵循螺旋齿轮啮合原理开展参数化构建，首先依据齿轮传动的载荷、传动比、安装距等核心工况参数，确定齿顶高系数、顶隙系数、螺旋角、压力角等核心齿形参数，通过齿廓渐开线方程生成精准的端面齿形轮廓，再沿螺旋线导程完成齿面的扫掠成型，逐一对每个轮齿进行阵列排布，保证轮齿间的分度误差控制在建模精度允许范围内。针对齿轮的轴段连接部分，建模时同步完成了安装轴颈、定位轴肩、锁紧卡槽等配套结构的构建，所有轴段的同轴度、轴肩过渡圆角、卡槽尺寸均按照机械装配公差要求进行参数匹配，确保齿轮与传动轴、锁紧件的装配契合度。渲染阶段采用高反光金属材质模拟齿轮精加工后的表面状态，对齿面部分添加了细微的磨削纹理贴图，还原实际齿轮经磨齿工序后的表面质感，对轴段部分区分了加工面与非加工面的材质粗糙度差异，非加工面采用略带哑光的金属质感，加工面则保持高反光的精磨效果，场景布光采用多光源组合方案，主光源从斜上方投射突出齿面的螺旋曲面形态，辅助光源补亮轴段与齿根的暗部区域，添加柔和的环境遮蔽效果增强结构的立体感，清晰展现轮齿的螺旋走向、齿根过渡曲面、轴段连接结构的细节特征。设计过程中重点考量了螺旋齿轮的啮合重合度，通过调整螺旋角参数提升传动过程中的平稳性，降低啮合冲击与运行噪音，齿根部分采用标准过渡圆弧设计避免应力集中，提升齿轮的承载能力与使用寿命，轴端的锁紧结构设计兼顾了装配便捷性与连接可靠性，整体模型完整还原了螺旋锥齿轮的全部结构细节，可用于传动机构的装配验证、运动仿真、工程出图等场景，齿形参数符合通用机械传动的设计规范，能够直接适配同参数规格的传动系统设计需求。
