行星齿轮传动组件行星架结构设计

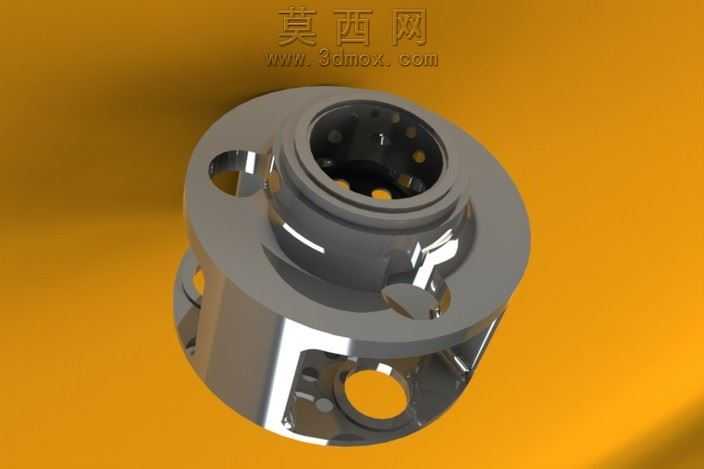

本作品为行星齿轮传动系统核心构件行星架的三维设计成果，建模阶段依托参数化三维设计逻辑完成全结构搭建，首先根据行星轮系的传动配比、载荷分布要求确定行星架的整体轮廓尺寸，对中心太阳轮配合轴颈、周向行星轮安装位、法兰连接端面等核心功能区域进行精准参数约束，确保各安装位的同轴度、位置度公差符合传动机构的装配要求。建模过程中对行星架的镂空减重结构、润滑油道预留槽、安装定位孔等细节特征进行逐一还原，通过拉伸、旋转、切除、阵列等基础建模命令完成主体结构搭建后，对各棱边进行符合机械加工工艺要求的倒角与圆角处理，避免应力集中问题，提升构件的实际使用寿命。渲染阶段采用金属材质表现方案，为模型赋予高强度合金钢材质属性，调整材质的反光度、粗糙度参数还原金属机加工后的表面质感，搭配暖黄色纯色背景突出构件的结构细节，通过三点布光方案打亮模型的内腔、镂空区域与外轮廓，清晰展现行星架的内部腔体结构、周向均匀分布的行星轮安装孔、端部法兰的连接孔位等细节，让观看者可以直观理解构件的空间结构。材质设置上区分了加工面与非加工面的质感差异，配合高精度的光影追踪渲染，还原金属构件在实际光照下的明暗层次与反光效果，清晰呈现各结构的衔接关系。设计思路上围绕行星架在轮系中的承载功能展开，作为行星齿轮传动中承载行星轮、传递输出扭矩的核心构件，设计时兼顾了结构强度与轻量化需求，周向分布的镂空结构在保证整体刚性的前提下降低了构件自重，中心轴颈的阶梯结构适配太阳轮的传动配合，端部法兰的孔位设计满足与输出端的连接固定需求，整体结构完全适配行星齿轮装配的功能要求，可用于行星轮系的装配模拟、结构校验、工程出图等场景，能够直观展现行星架在包围太阳动力传动齿轮、承载行星齿轮组件过程中的结构作用，为行星传动机构的设计优化、教学演示提供精准的三维模型支撑。
