标准几何规格直齿锥齿轮三维建模作品

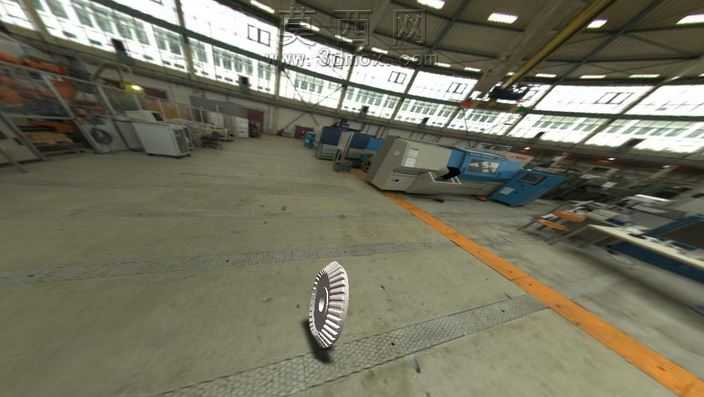

本次建模的锥齿轮作品，以标准直齿锥齿轮的几何参数规范为核心设计依据，建模过程中首先梳理锥齿轮的传动逻辑：作为相交轴传动的核心零件，其节锥面、背锥、齿顶锥、齿根锥的角度匹配是保证传动啮合精度的关键，建模初始阶段先完成基准坐标系搭建，以两相交轴线的交点作为锥顶基准点，依次绘制节锥母线、齿顶圆锥母线、齿根圆锥母线，通过旋转特征生成锥齿轮的基体轮坯结构，严格控制轮坯的背锥面成型精度，为后续齿形绘制提供准确的基准面。齿形建模环节采用背锥展开的近似建模逻辑，将背锥面展开为平面后绘制标准渐开线齿廓，再通过投影、放样、阵列特征完成全部轮齿的成型，建模过程中反复校验齿厚、齿高、齿距参数，保证单个轮齿的齿形曲线平滑无畸变，轮齿沿节锥圆周方向阵列时严格匹配分度圆锥角参数，确保所有轮齿的锥顶统一交汇于基准点，避免出现齿向偏移导致的啮合干涉问题。材质与渲染环节，为模型赋予了哑光金属材质，模拟实际工业用合金钢锥齿轮的表面质感，调整材质的粗糙度、金属度参数，还原机加工后齿轮表面的细微纹理效果；渲染场景搭建选择了典型的工业车间环境作为背景，通过环境光、定向补光的参数调整，突出锥齿轮的轮齿结构细节与立体轮廓，让模型展示效果更贴近实际工业应用场景。结构设计上严格遵循锥齿轮的几何规范，轮体部分设计了合理的轮毂结构，预留了轴孔与键槽的安装位置，保证模型既符合几何参数要求，也具备实际装配的参考价值，建模过程中对齿根过渡圆角做了细化处理，还原实际加工中齿根的圆角结构，避免应力集中的结构缺陷，整体模型的几何参数完全匹配标准直齿锥齿轮的规格要求，可用于机械传动结构的装配参考、传动原理演示以及相关机械设计的教学素材使用。
