多旋翼无人机KK飞控陀螺仪稳定板

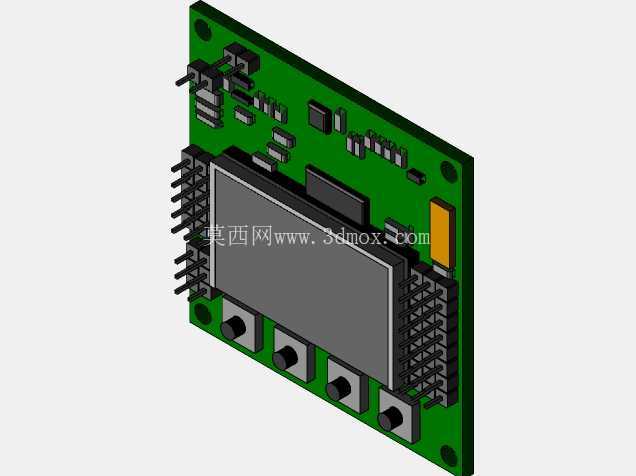

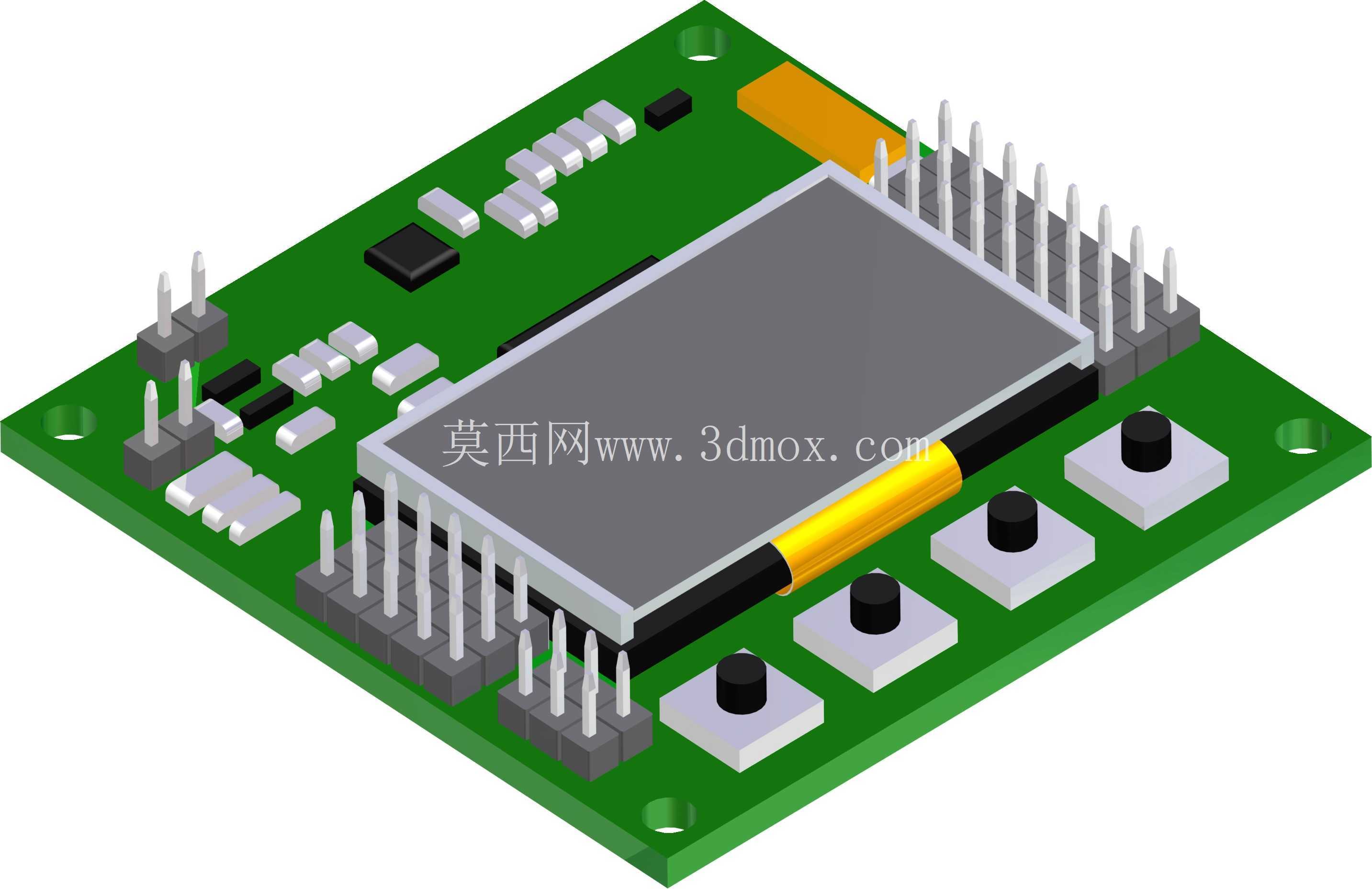

　　这款飞控稳定板是多旋翼无人机飞行控制系统的核心硬件载体，主要适配消费级及入门级工业多旋翼飞行器的姿态稳定需求，可覆盖四轴、六轴、三轴等不同布局的旋翼机型，在航拍测绘、新手飞行训练、小型作业无人机改装等场景中作为核心姿态解算硬件使用。板载集成的三轴陀螺仪传感器可实时采集飞行器的俯仰、横滚、偏航三轴角速度数据，通过板载控制芯片完成姿态解算后输出PWM控制信号，直接驱动各轴电调调整电机转速，抵消飞行过程中的气流扰动、机身震动带来的姿态偏移，让飞行器保持稳定悬停与可控飞行状态。从结构设计来看，整块PCB采用标准矩形板型布局，板边预留两排标准2.54mm间距排针接口，分别对应电源输入、接收机信号接入、各电调信号输出通道，

　　接口排布沿板边两侧布置，既方便飞控板在无人机机身中心舱位的安装固定，也能减少接线交叉带来的信号干扰。板载的OLED显示屏模块采用卧式贴装设计，屏幕朝向与板边平行，安装后可直接朝向机身外侧，无需额外调整角度即可查看飞控参数调试信息，四个实体按键沿屏幕下方一字排开，按键行程适中，调试时无需外接其他设备即可完成基础参数的设置与校准。板上的电源管理模块、信号滤波电容、主控芯片均采用贴片封装布局，元器件排布避开了安装孔位区域，四个角预留的M3规格安装孔可直接配合减震橡胶柱固定在无人机中心板上，安装孔位的间距适配主流250mm、450mm轴距多旋翼机型的中心板安装尺寸，无需额外打孔改装即可直接适配。设计过程中充分考虑了无人机飞行时的震动环境，

　　所有较重的元器件均布置在PCB板的中心区域，降低震动带来的元器件疲劳损伤风险，排针接口的焊盘做了加大处理，可承受飞行过程中接线的拉扯力，避免震动导致的脱焊问题。板上预留的扩展接口可外接GPS模块、气压计等扩展传感器，满足不同飞行功能的升级需求，整体板型厚度控制在1.6mm标准PCB厚度，安装后不会占用过多机身内部空间，配合减震柱安装后可有效过滤电机转动带来的高频震动，保证陀螺仪传感器的数据采集精度，避免因震动导致的姿态解算偏差。
