米格23与苏22配套R29喷气发动机简化结构

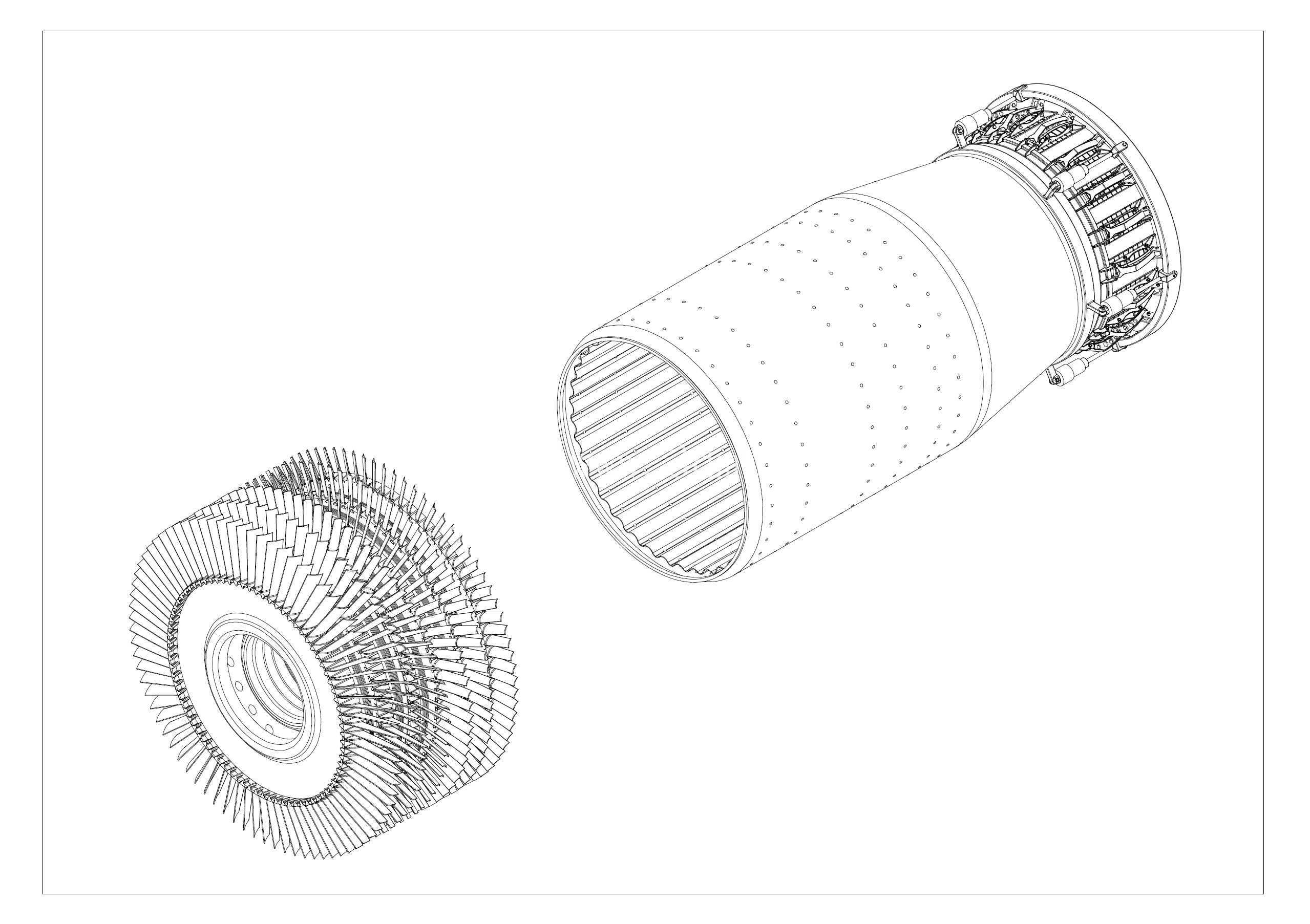

　　这套三维结构还原了米格-23、苏-22战机配套R-29喷气发动机的核心简化部件，包含高压压气机转子与带喷嘴喷气管两大核心模块，可直接用于航空动力教学演示、战机动力系统结构认知、维修实训场景的教具开发，也能为航改燃机的小型化衍生设计提供基础结构参考。从实际装机用途来看，高压压气机转子是发动机核心增压部件，负责将进气道导入的空气逐级压缩至燃烧室所需压力等级，直接决定发动机的推力输出效率与工况稳定性；带喷嘴的喷气管则承担高温燃气导流、推力矢量调整的基础功能，喷嘴布局直接影响排气流场均匀性，关系到加力工况下的推力损耗控制。设计过程中对原机复杂的管路、线束、附属安装支架做了合理简化，保留了核心功能结构的装配关系：

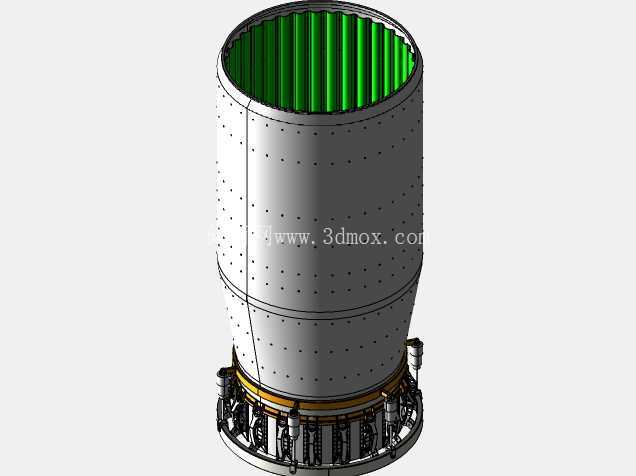

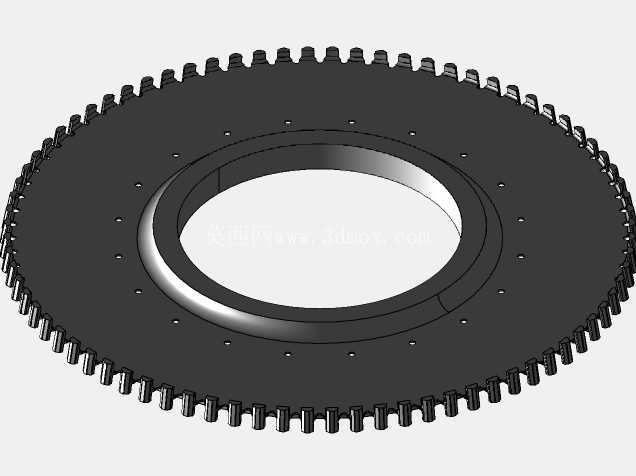

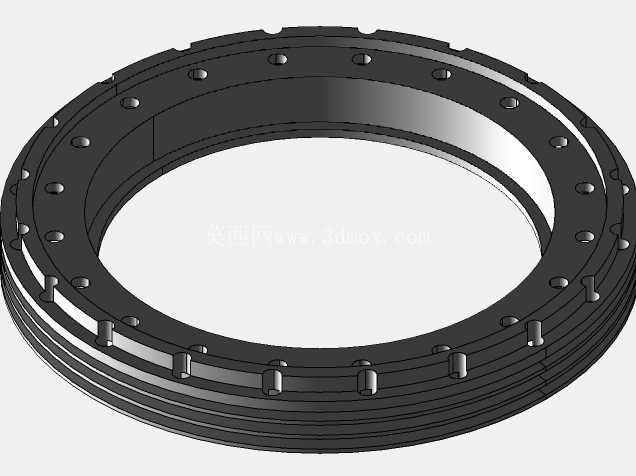

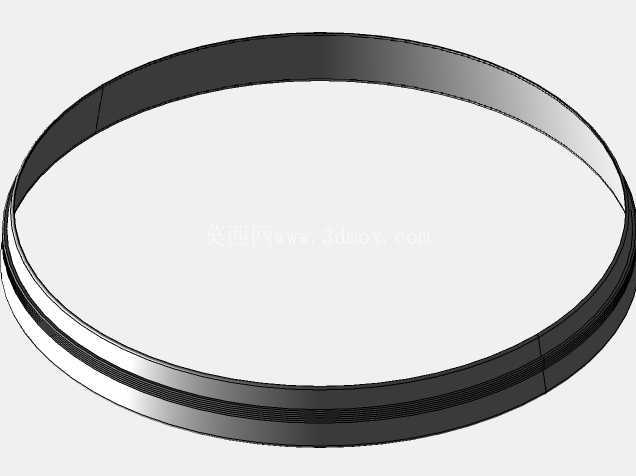

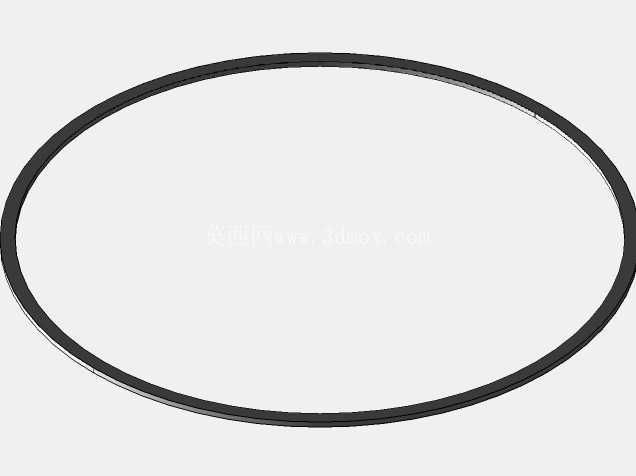

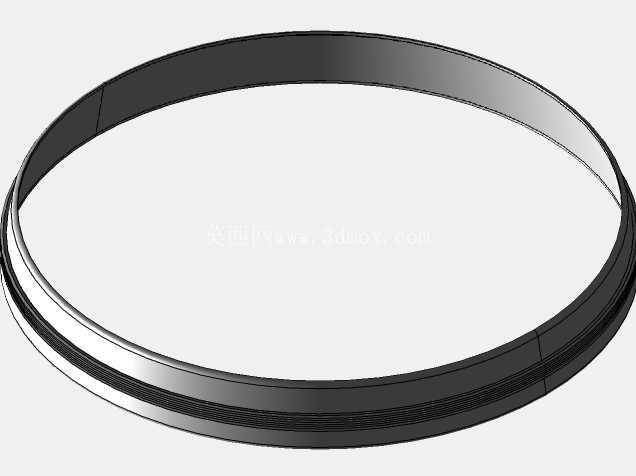

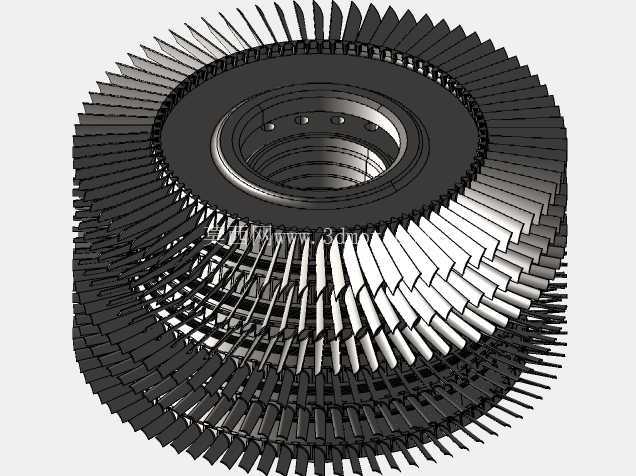

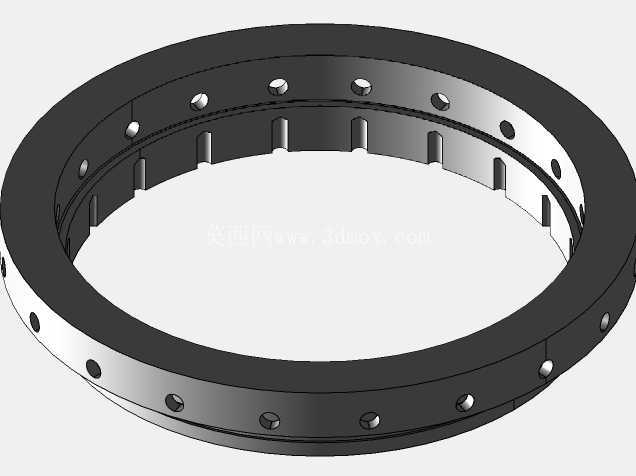

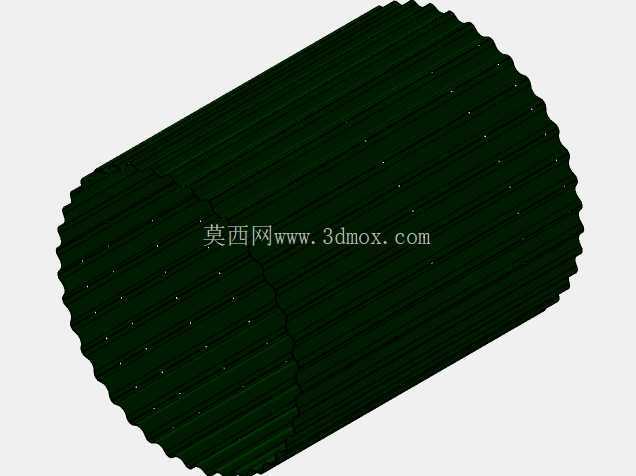

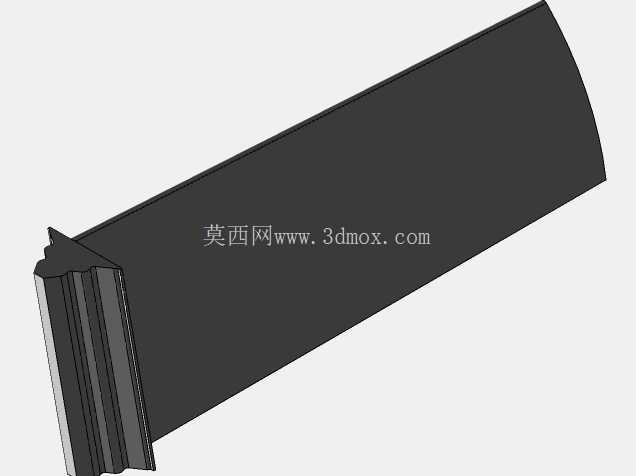

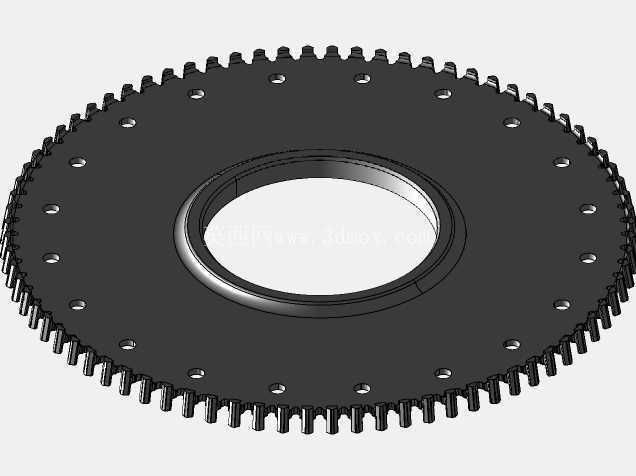

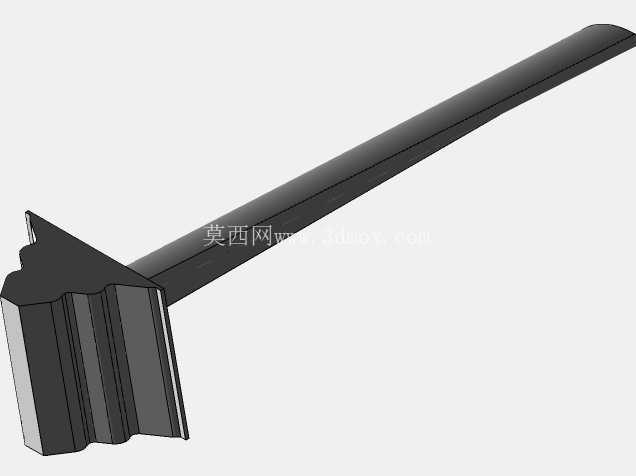

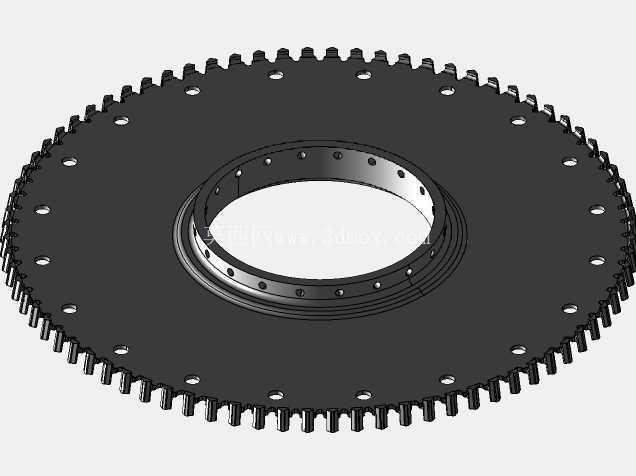

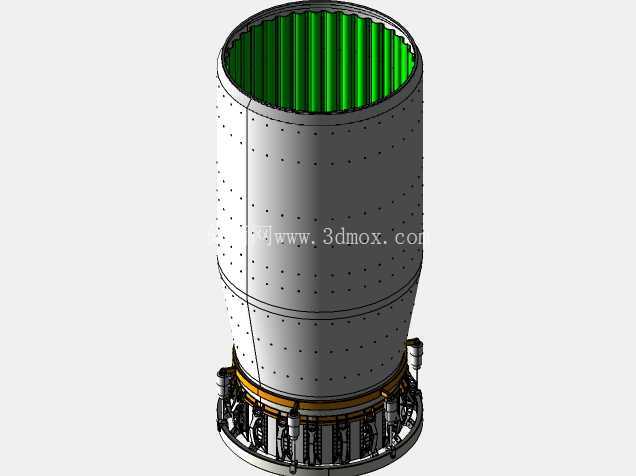

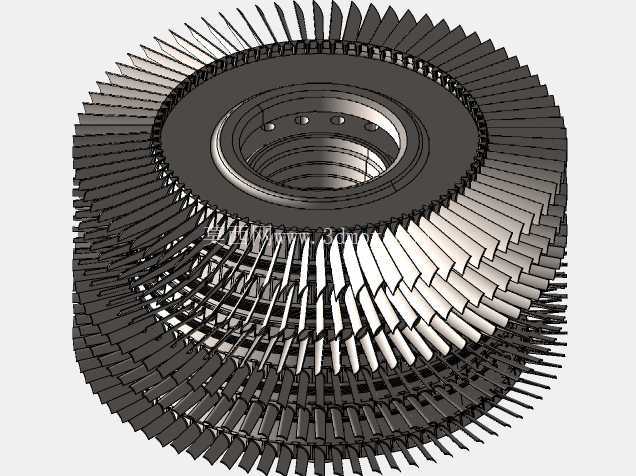

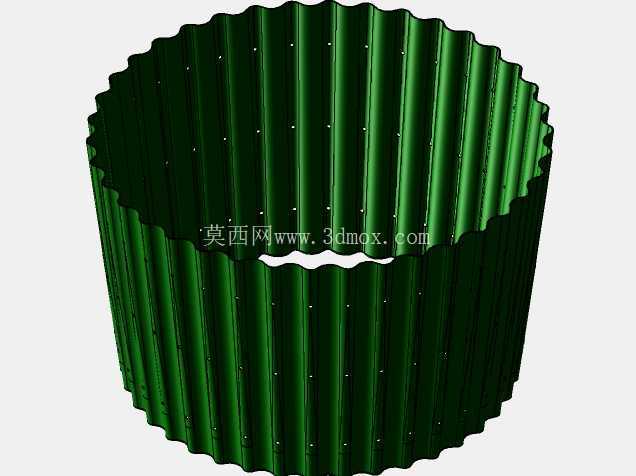

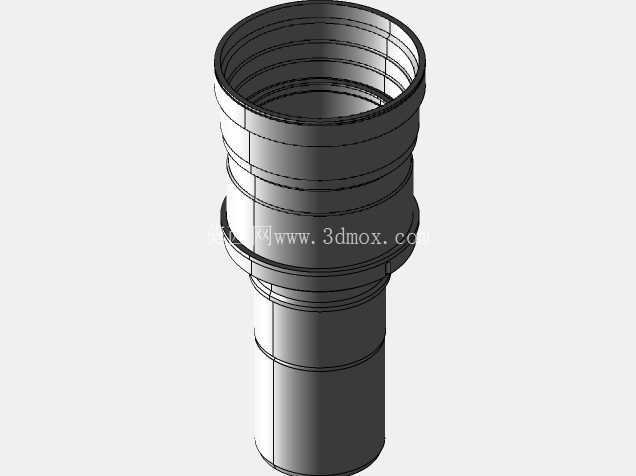

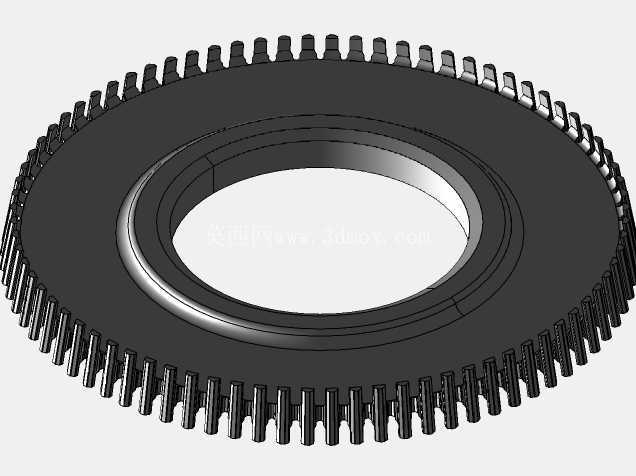

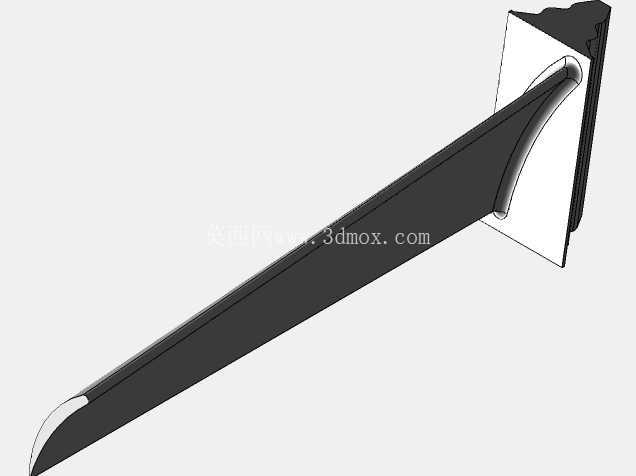

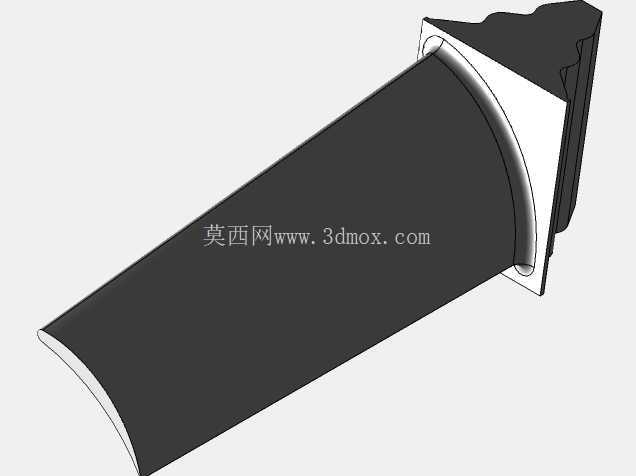

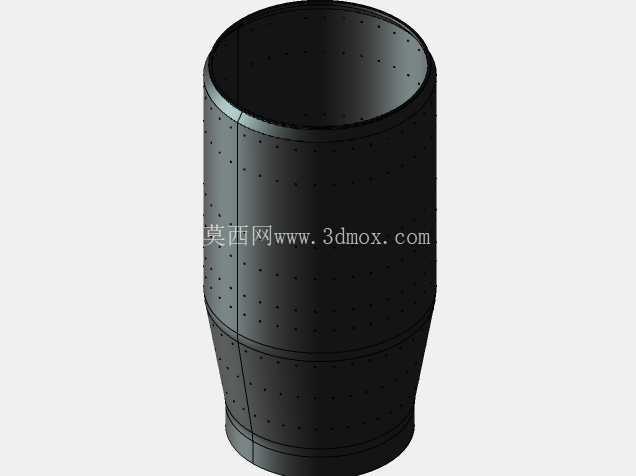

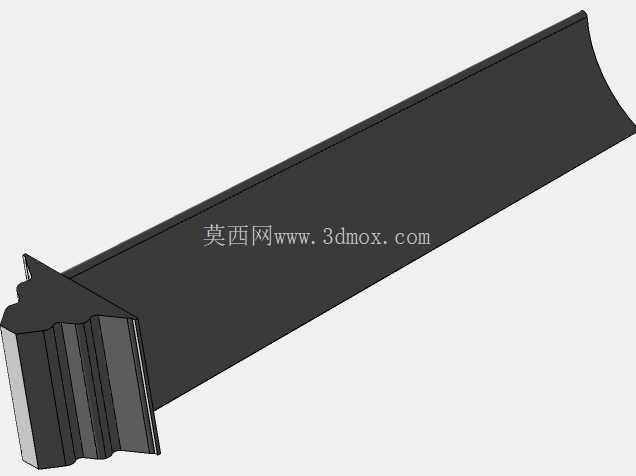

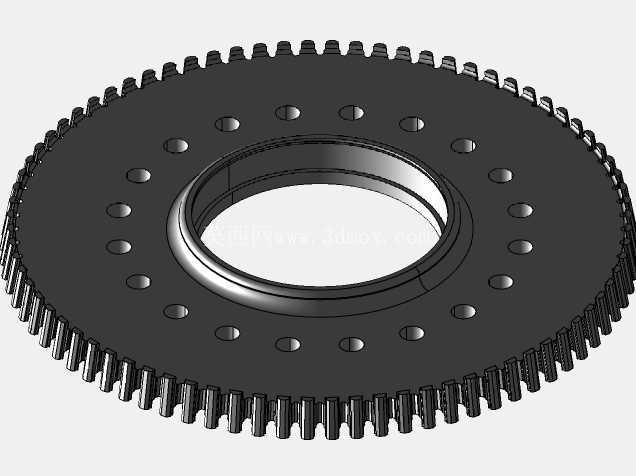

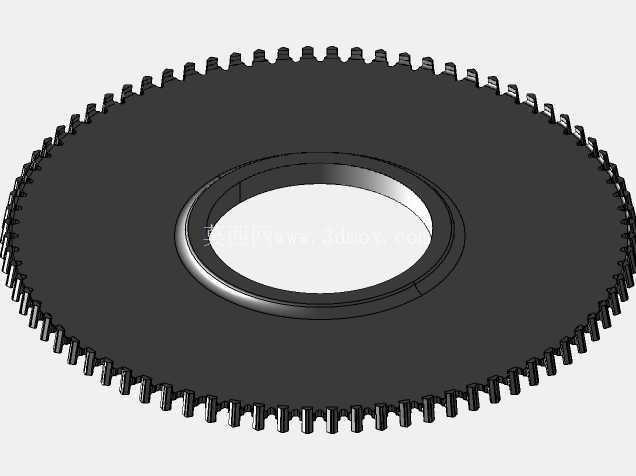

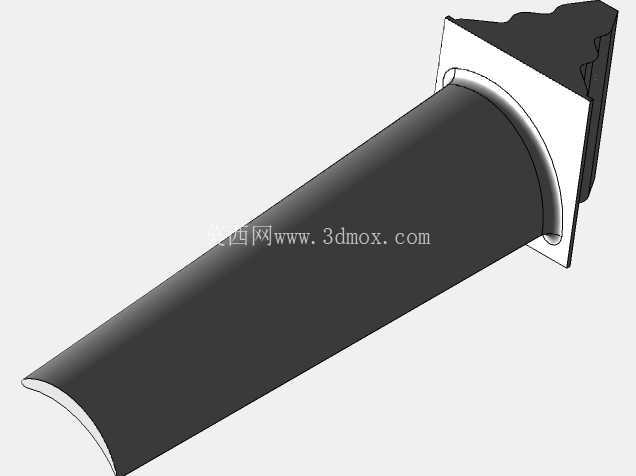

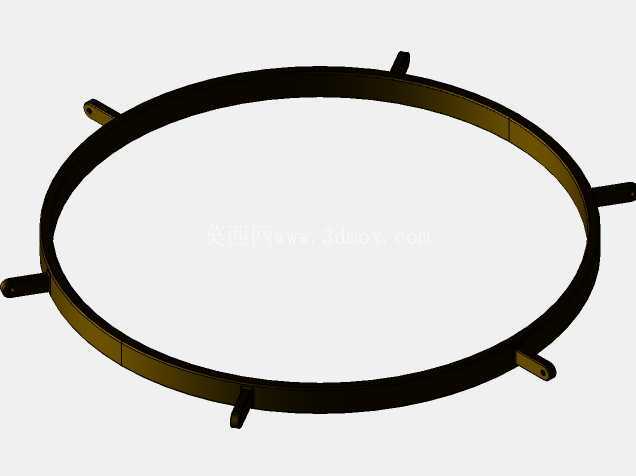

　　压气机转子部分还原了多级叶片的排布角度、轮盘的榫槽连接结构，叶片叶型按照原机气动外形做了等比例缩放，保证结构演示时能清晰展示压气级的气流压缩路径；喷气管部分保留了筒体的冷却小孔排布规律、喷嘴的周向安装角度，筒体两端的连接法兰尺寸按照原机安装边界做了适配，可与同比例的燃烧室、涡轮段模型完成装配对接。从安装边界来看，压气机转子的轮盘中心孔尺寸、轴伸长度匹配原机转子支承结构的安装间距，叶片外缘与机匣内壁的预留间隙符合航空发动机冷态装配的间隙设计规范，避免演示装配时出现运动干涉；喷气管的前端法兰连接孔位与涡轮后机匣的安装点位一一对应，喷嘴的安装座预留了标准的燃油管路接口位置，筒体的吊挂点位置匹配原机机身发动机舱的吊挂梁布局，

　　能够直观展示发动机在机身内的安装定位逻辑。这套简化结构没有冗余的细碎零件，既保留了核心部件的功能特征与装配逻辑，又降低了结构认知的门槛，适合航空类专业的结构教学、动力系统原理演示使用，也能作为航空爱好者制作等比例战机模型的动力段参考结构，帮助使用者快速理解涡喷发动机核心段的工作逻辑与装配关系。
