GT-2000型涡轮发动机筒体结构设计

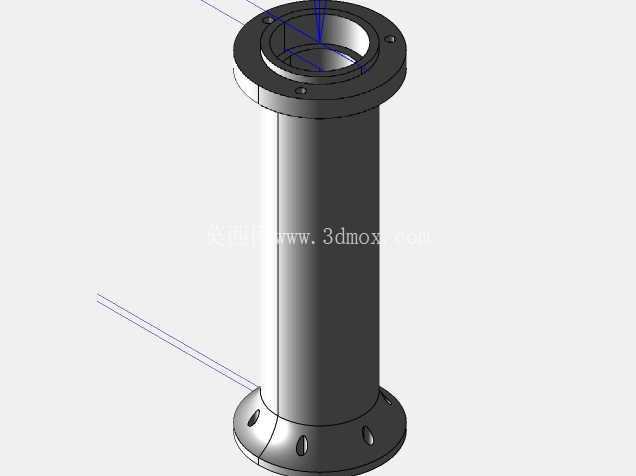

　　该涡轮发动机筒体构件作为核心气流通道部件，主要适配小型航空动力单元的装配需求，在轻型通航飞机、实验类飞行器的动力系统中承担气流整流、压力传导的核心作用，同时也可经过参数调整后适配小型地面燃气轮机、涡轮增压辅助动力单元的配套使用场景。从结构设计逻辑来看，构件采用上下法兰对接的直筒式主体构型，上端法兰设置均匀分布的螺栓安装孔，用于和涡轮进气端壳体刚性连接，安装孔的位置度公差控制在0.02mm范围内，可保证对接面的密封性能，避免高压燃气泄漏造成的动力损失；下端法兰采用带圆弧过渡的扩口结构，侧壁设置多组对称分布的导流孔，可对进入涡轮段的气流进行预整流，降低气流紊流对涡轮叶片的冲击损耗，提升动力输出的稳定性。主体筒身采用等壁厚设计，

　　壁厚取值经过热应力仿真校核，可在高温燃气持续冲刷的工况下保持结构刚性，避免长时间运行出现筒身蠕变变形，筒身内壁的粗糙度要求控制在Ra1.6以下，可减少气流沿程阻力，提升动力转换效率。安装边界方面，上端法兰的定位止口与对接壳体采用H7/h6间隙配合，可保证装配时的同轴度要求，降低整机运行时的振动幅值；下端法兰的安装孔位采用腰型孔设计，可补偿高温运行时的热膨胀位移，避免安装应力造成的构件开裂。在实际选型适配过程中，该构件的轴向长度可根据不同动力机型的舱体布局进行参数调整，法兰连接尺寸可匹配主流小型涡轮发动机的接口标准，无需对原有动力壳体进行二次加工即可完成替换装配。设计过程中针对筒身的受力路径进行了拓扑优化，在保证结构强度满足1.

　　5倍额定压力载荷的前提下，尽可能削减了非受力区域的材料厚度，有效降低了构件自重，对于航空类应用场景而言，自重的降低可直接提升飞行器的有效载荷能力。构件上下端的过渡圆角均经过流体仿真验证，可避免气流在转角处形成涡流区，降低气流脉动带来的结构振动，延长整机的维护周期。
