小型喷气发动机径向压缩涡轮结构

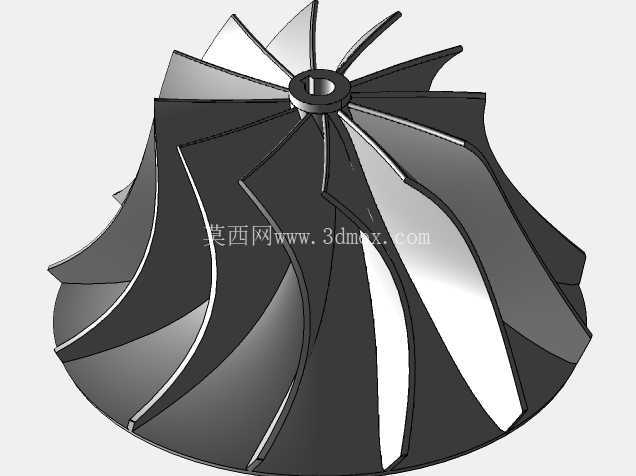

　　这款径向压缩叶轮是小型喷气发动机核心增压部件，主要适配小推力级别的涡喷动力单元，常见于航模动力、小型巡飞器动力、微型辅助动力单元等场景，承担进气道来流的动能转化与压力提升职能，是决定小尺寸喷气装置压比、效率与运行稳定性的核心结构件。从结构设计逻辑来看，该叶轮采用后弯式三元流叶片构型，叶片沿轮毂周向均匀分布，叶型从轮毂中心的安装定位孔向外缘平滑过渡，叶根与轮毂采用一体化融合过渡设计，避免应力集中带来的高转速下结构失效风险。中心定位孔为标准通孔结构，可直接与涡轮轴配合安装，孔周设置的凸台结构可承担轴向定位职能，安装时无需额外加装定位衬套即可保证与转轴的同轴度要求，适配常规的锁紧螺母固定方式，

　　安装边界可兼容直径10-15mm区间的标准动力输出轴，叶轮整体外径控制在80-120mm区间，整体轴向高度不超过60mm，可直接嵌入对应尺寸的压气机壳体内，无需额外修改机匣内腔尺寸。在实际运行场景中，该叶轮随转轴做高转速旋转，通过叶片曲面的导流作用，将轴向进入的空气沿径向甩出，过程中完成空气动能向压力能的转换，为后续燃烧室提供足够压力的进气流量，叶片型线的曲率设计充分考虑了小流量工况下的气流附面层分离问题，在低转速启动阶段也能保证稳定的进气压缩效率，避免出现喘振工况。设计过程中针对叶片厚度做了梯度优化，叶根区域厚度较大以承担离心力载荷，叶顶区域厚度收窄以降低叶顶间隙泄漏损失，叶片前缘做了小圆角钝化处理，可降低进气端的气流冲击损失，

　　同时提升叶轮抗异物冲击的能力，适配小型喷气装置可能面对的复杂进气环境。叶轮整体的质心严格与转轴中心重合，建模过程中做了完整的动平衡配重预留设计，可直接在后续工艺环节完成动平衡校正，满足每分钟数万转的高转速运行要求，无需额外添加配重块即可达到G2.5级的动平衡精度要求，适配小型涡喷发动机的高转速运行特性。
