高精度金属直齿圆柱传动齿轮设计

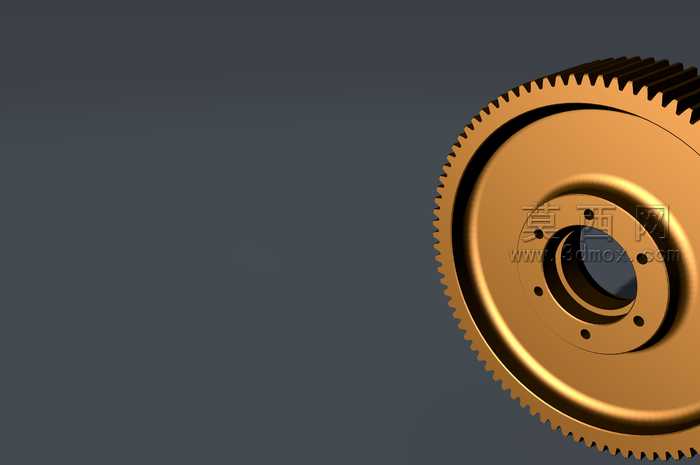

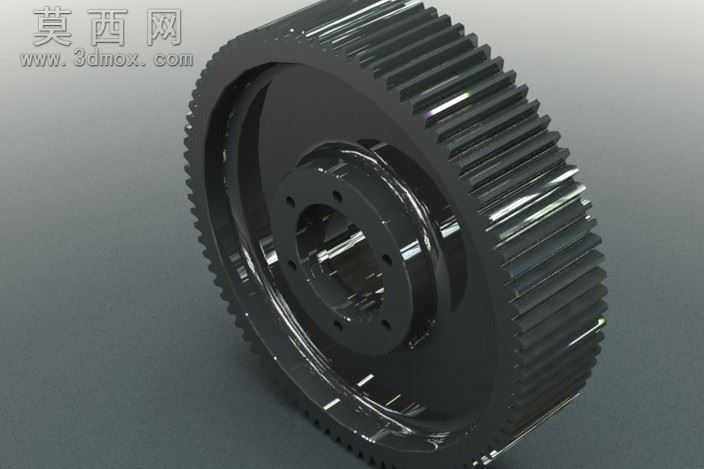

本作品为直齿圆柱传动齿轮的三维建模设计成果，建模阶段严格遵循机械设计中齿轮传动的参数规范，首先通过渐开线齿廓的参数化绘制，精准还原标准直齿轮的齿形轮廓，保证齿距、齿厚、齿顶高、齿根高的参数完全符合通用传动齿轮的设计标准，后续通过拉伸、阵列等特征操作完成轮齿部分的批量生成，再依次构建轮毂、安装孔、减重槽等结构，整个建模过程全程保证各部分尺寸的关联性，便于后续根据传动需求调整模数、齿数等核心参数。渲染阶段采用了高反光金属材质，模拟经过精加工的合金钢齿轮表面质感，通过调整材质的粗糙度、反射率参数，还原出金属零件经磨削加工后的亮面效果，场景布光采用多光源组合，主光源打出轮齿的明暗层次，辅助光源补全轮毂内孔、齿根等暗部区域的细节，让整个齿轮的金属质感和结构细节得到充分展现。结构设计上，齿轮外圈为完整的直齿传动结构，中部轮毂设置了多组均匀分布的安装定位孔，可通过螺栓与传动轴或配套传动件实现刚性连接，轮毂与轮缘之间设置了环形减重结构，在保证齿轮整体结构强度、满足传动扭矩承载要求的前提下，尽可能降低零件自身重量，减少传动过程中的转动惯量，提升传动系统的响应速度。设计思路围绕通用机械传动场景的使用需求展开，既保证了齿轮的传动精度、结构强度符合工业使用标准，也兼顾了零件的加工工艺性，所有结构特征均适配常规的机加工流程，无难以加工的异形结构，可直接用于机械传动系统的设计选型参考、装配模拟演示以及相关教学场景的结构展示，能够直观呈现直齿圆柱齿轮的结构特点与传动原理。
