斗式电梯核心传动组件结构设计

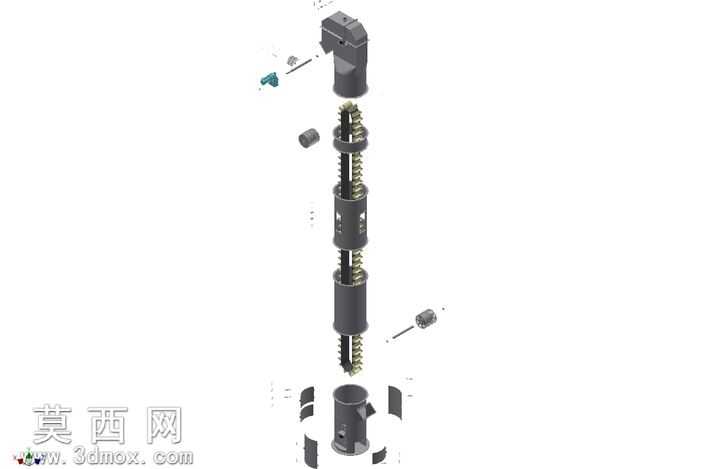

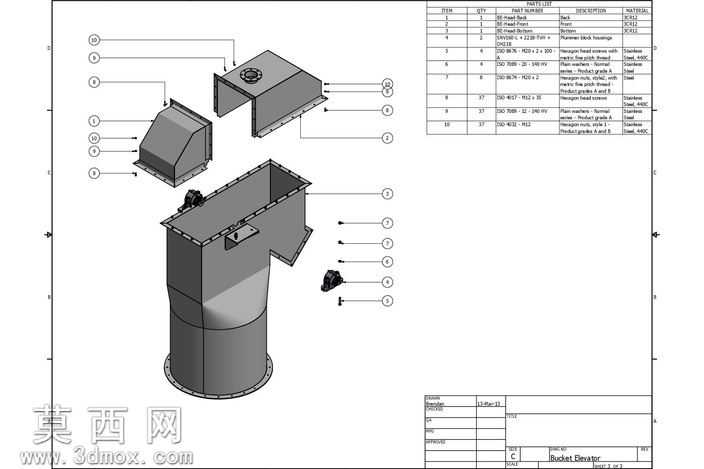

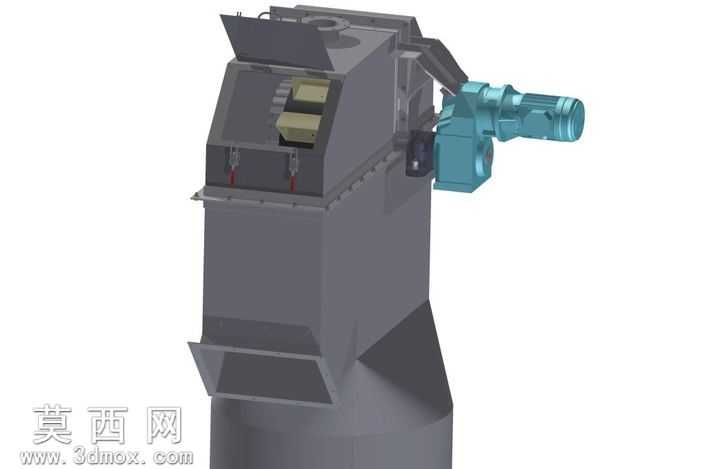

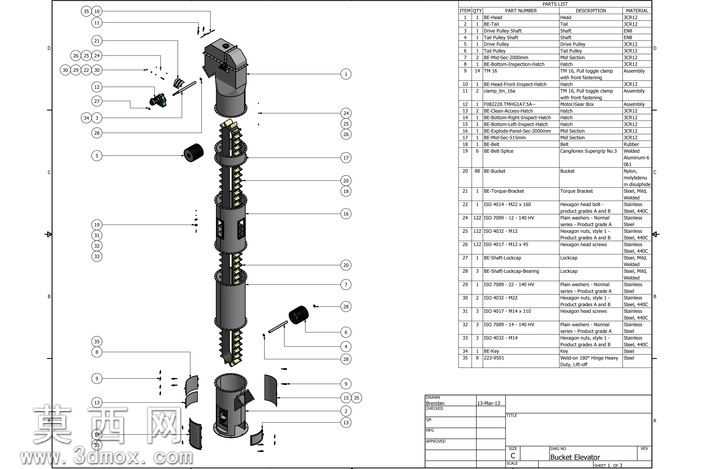

本作品为斗式电梯核心传动组件的三维建模设计，整体采用自顶向下的装配设计思路完成全结构搭建，在三维建模过程中严格遵循机械装配的公差配合规范，对每一个零部件的尺寸参数进行精准校准，确保各部件装配后无干涉、运行逻辑符合实际升降设备的传动要求。建模阶段首先完成核心主轴的参数化绘制，以主轴为装配基准依次搭建各级套筒部件，每段套筒的内壁与外壁均设置了对应的导向限位结构，保证套筒之间伸缩滑动时的同轴度，避免升降过程中出现卡滞偏移问题。针对组件中多组弹簧部件，建模时严格按照圆柱螺旋弹簧的国标参数设定节距、中径、丝径与有效圈数，弹簧的两端并圈磨平结构也做了精细化还原，确保弹簧安装后与上下定位座的贴合度符合装配要求，能够在升降过程中提供稳定的缓冲复位作用力。组件上部的驱动连接座做了模块化结构设计，预留了与外部驱动机构连接的标准安装孔位，孔位的位置度、孔径公差均按照通用机械安装标准设定，可直接适配常规的升降驱动输出端。下部的斗式承载基座采用分体式卡接结构设计，侧壁设置了均匀分布的导向卡槽，可与外部电梯导轨配合实现平稳升降导向，基座内部预留了承载斗的安装定位面，方便后续拓展不同规格的承载斗结构。渲染阶段针对不同材质做了区分处理：金属结构件采用哑光钢材质，调整金属粗糙度与反射参数还原真实金属质感；弹簧部件采用弹簧钢材质，添加细微的表面氧化纹理提升真实感；小型连接销、紧固件采用镀锌亮面金属材质，与主体结构形成材质层次区分。整体装配结构完整还原了斗式电梯伸缩传动的核心机械原理，各部件的连接关系、运动限位结构均做了清晰呈现，可用于升降设备的结构原理演示、相关部件的设计参考以及机械装配教学使用，模型的各零部件均为可编辑参数化结构，可根据实际使用需求调整尺寸参数适配不同载荷的升降场景。
