移动式自助洗车集成机电装置设计

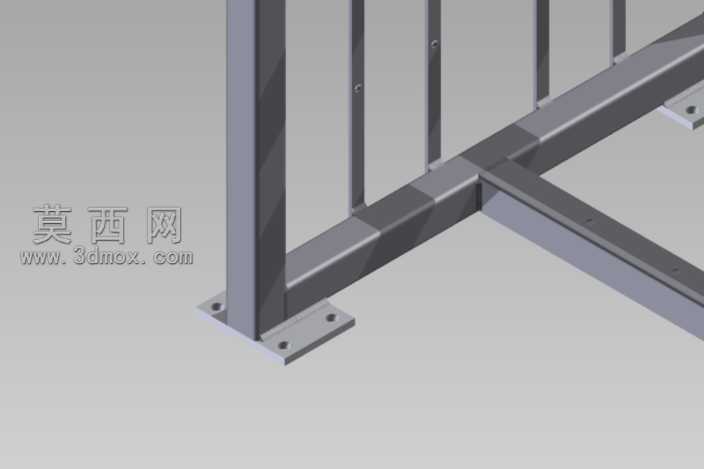

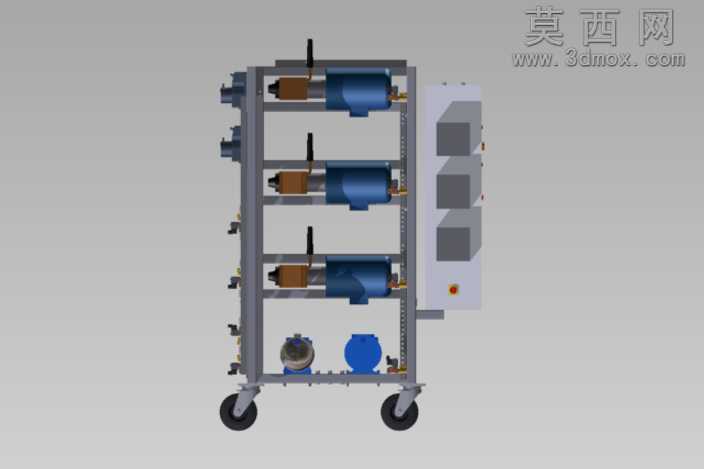

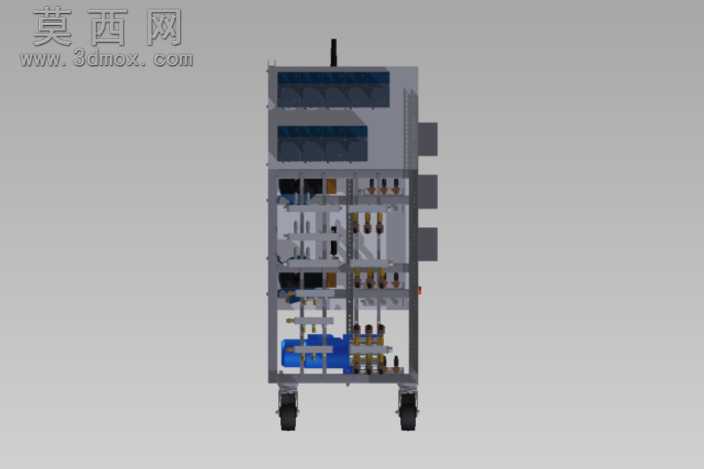

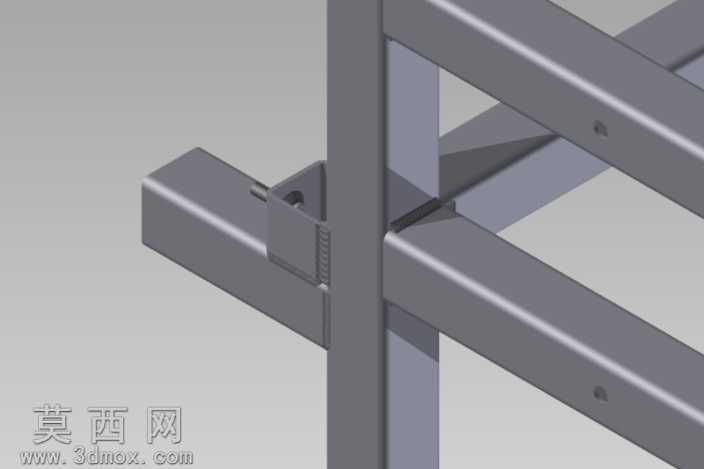

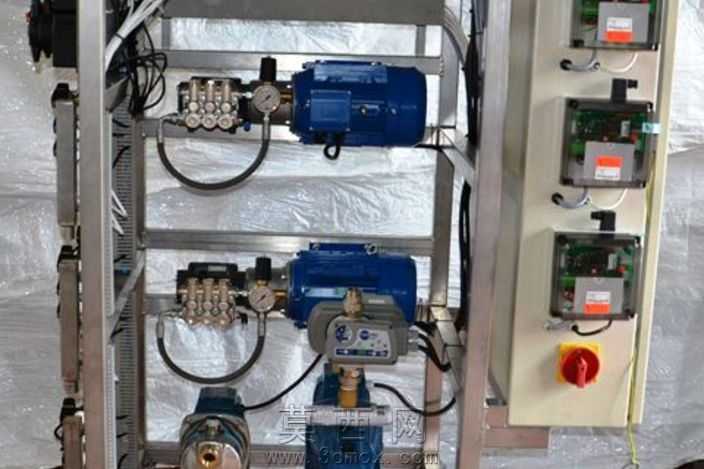

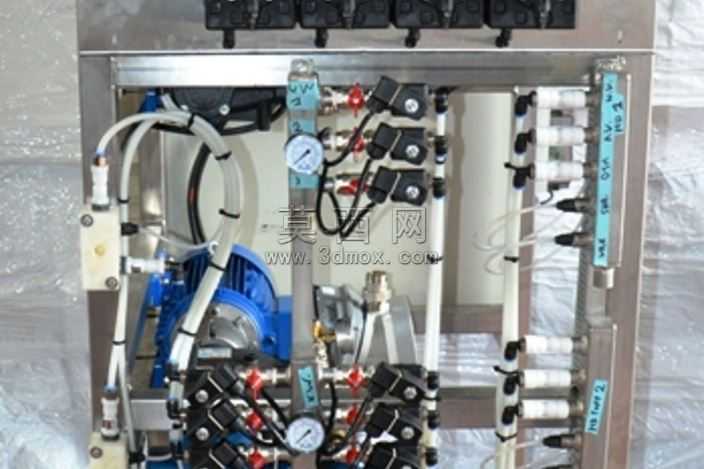

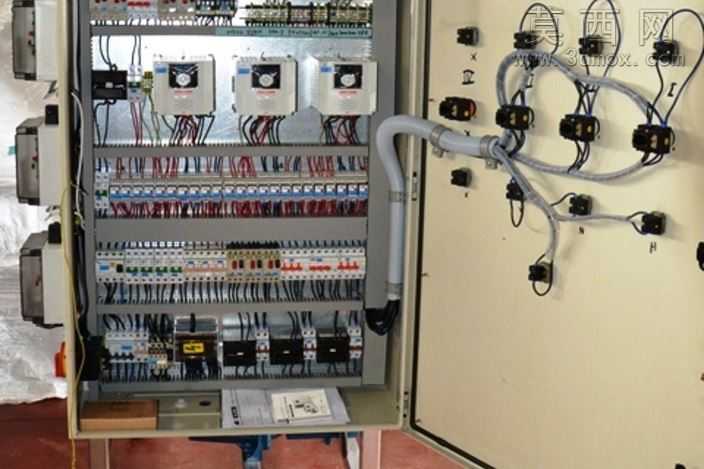

该三维模型为移动式自助洗车集成机电装置，整体采用立式多层框架式结构设计，底部配置万向脚轮实现灵活移动与转场，适配不同场地的自助洗车服务布设需求。建模过程中采用参数化设计方式，先搭建整体方管焊接式承载机架，按照功能分区自上而下规划三层动力单元安装位，每层均预留泵体、阀组的安装定位孔与走线槽位，保证各部件装配精度符合实际生产公差要求。模型完整还原了装置的核心功能结构：三层卧式布置的高压泵组搭配对应驱动电机，侧边集成控制柜体，柜体表面分层设置操作按钮、状态指示灯与急停开关，底部预留储水、过滤组件的安装空间，管路接口位置均做了标准化建模，可直接对接外部进水、出水软管。材质渲染阶段，机架部分采用哑光金属喷塑材质模拟工业级防锈处理效果，泵体与电机分别做铸铁、合金外壳的质感区分，控制面板采用浅灰色工程塑料材质搭配亮色操作按钮，脚轮部分还原橡胶轮面与金属支架的不同材质表现，整体渲染效果贴近真实设备的工业质感。设计思路上充分考虑自助洗车场景的使用需求，将高压供水、控制操作、移动转运功能集成于一体，多层结构设计在有限占地面积内最大化集成功能组件，模块化的安装位设计也便于后续部件维护与更换，整体结构紧凑、布局合理，可直接用于自助洗车设备的方案验证、结构优化与生产参考。
