七段数码显示管结构三维建模设计

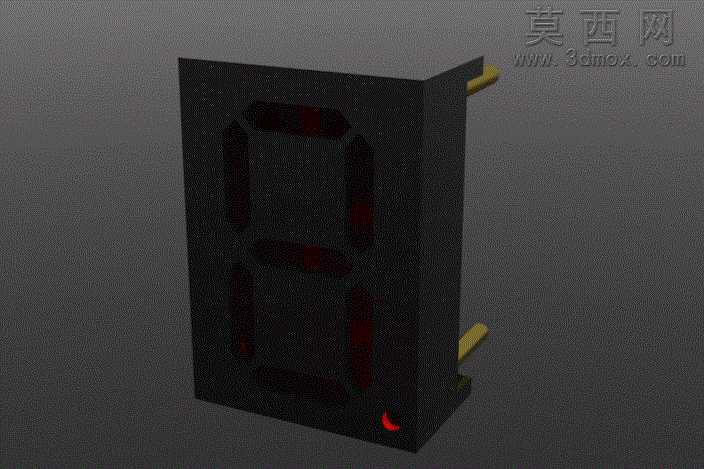

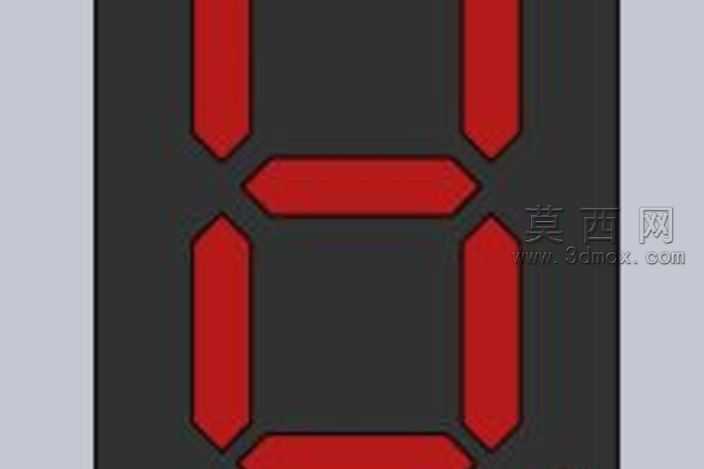

本作品为七段数码显示管的三维结构建模，整体采用SolidWorks软件完成全参数化设计，建模过程以数码管的实际显示逻辑为核心依据，还原了七段数码管的经典段式排布结构。建模初期先梳理七段数码管的段条分布规律，将七个独立的发光段按照标准数码管的“日”字形布局进行定位，每一段条都采用两端斜切的长条造型，斜切角度与段条的拼接位置完全匹配，确保相邻段条拼接后无错位、无间隙，还原真实数码管的段间分隔效果。建模过程中对每一段条的尺寸进行统一约束，保证所有段条的宽度、厚度参数一致，斜切端的角度统一为45度，让整体造型规整协调，符合工业级数码管的外观比例。材质设置上，将显示段条赋予高饱和度的红色哑光发光材质，模拟数码管点亮后的红色显示效果，基底部分采用深灰色哑光塑料材质，还原数码管黑色塑壳的质感，两种材质形成强烈的色彩对比，清晰凸显出七段的排布结构，无需额外渲染灯光即可直观展示数码管的显示形态。结构设计上完全遵循七段数码管的工作原理，七个独立段条可分别控制显示状态，通过不同段条的亮灭组合即可实现0-9阿拉伯数字以及部分字母的显示效果，模型的段条间距、段条尺寸都参考了通用小型七段数码管的实际参数，可直接用于数码管相关的教学演示、产品结构验证场景。整体建模过程未添加多余的装饰结构，完全围绕七段数码管的核心功能结构进行还原，模型拓扑结构简洁，无冗余面，参数化的建模方式支持后续对段条尺寸、外壳大小进行快速调整，可适配不同规格的七段数码管建模需求，也可作为电子显示器件相关设计的基础参考模型，直观展示段式显示的核心结构逻辑。
