轨道车辆轮对组件三维结构设计

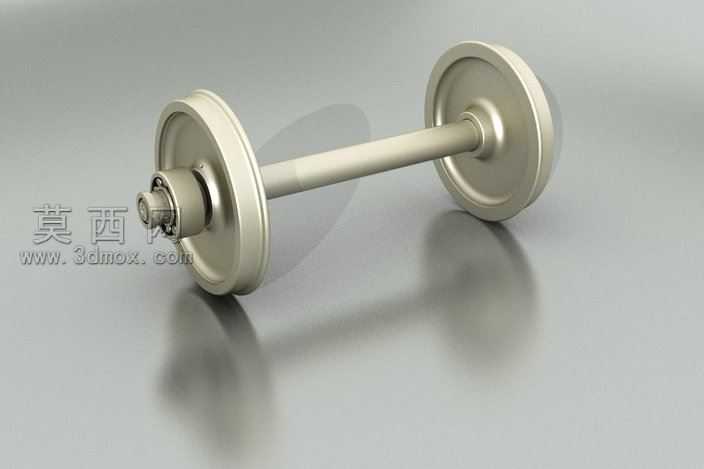

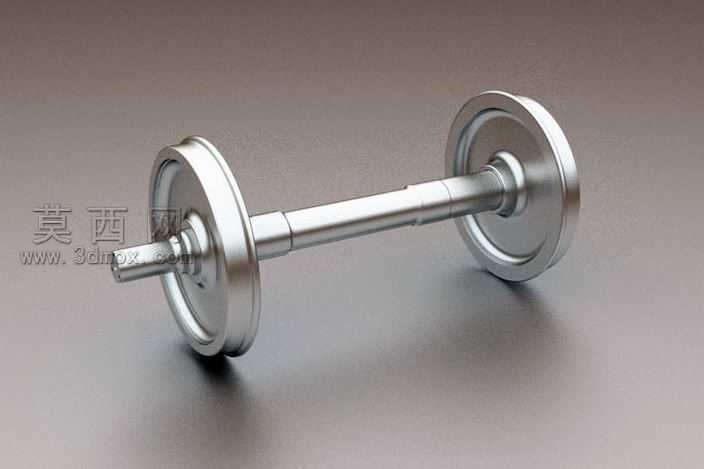

本作品为轨道走行系统核心轮对组件的三维设计成果，建模阶段以实际轨道交通轮对的尺寸参数为基准，在三维建模软件中先完成整体结构的比例搭建，首先构建车轴主体结构，车轴采用等直径加阶梯变径的组合设计，轴身主体为光滑圆柱结构，两端与车轮配合的位置设置定位轴肩，轴端预留轴承安装的配合段，所有轴段的过渡位置均设计圆角过渡，避免应力集中问题。车轮部分采用整体辗钢轮的结构形态，轮缘、踏面的轮廓严格按照轨道车辆轮对的标准型面构建，轮毂位置设置与车轴过盈配合的内孔，轮辐采用薄辐板结构连接轮毂与轮辋，在保证结构强度的同时降低整体自重。建模过程中对轮轴配合的公差带进行了参数化预留，可直接对接后续工程图的公差标注需求。材质设置阶段，整体构件赋予哑光金属材质，调整金属粗糙度参数模拟锻钢构件的表面质感，轮轴配合面、轴承安装位的表面粗糙度单独设置，区分加工面与非加工面的视觉差异。渲染阶段采用柔和的影棚布光方案，主光源从侧上方投射，在构件表面形成自然的明暗过渡，清晰展现轮缘的轮廓、踏面的曲面弧度以及车轴的圆柱形态，背景采用浅灰色哑光平面，避免多余元素干扰结构展示，地面添加微弱的反射效果，增强模型的真实感与空间感。设计过程中充分考虑轮对的实际受力工况，辐板的厚度、轴肩的高度均经过结构合理性校验，既保证轮对承受垂向、横向载荷时的结构强度，也兼顾了旋转动平衡的设计要求，整体模型结构完整，细节还原度高，可用于轨道交通走行部的结构教学、装配演示以及相关零部件的设计参考。
