单拐式动力传动曲轴结构设计

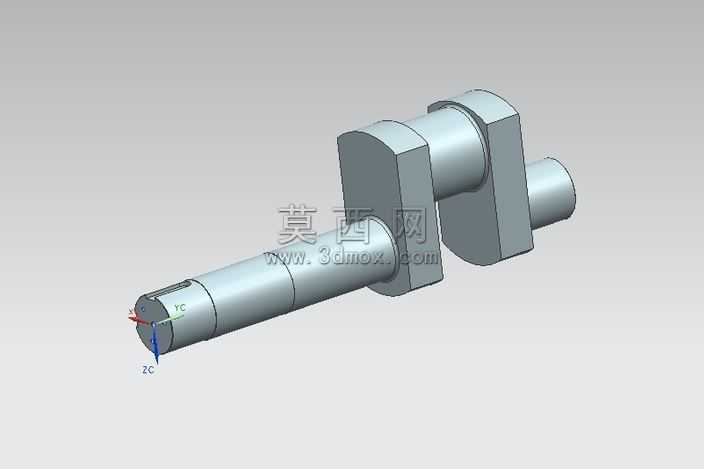

本模型为单拐式曲轴三维实体模型，建模过程严格遵循机械设计规范，以回转体特征为基础，通过拉伸、旋转、倒角、键槽切削等特征操作完成全参数化建模。模型整体结构分为主轴颈、曲柄销、曲柄臂三个核心部分，主轴颈采用同轴度公差约束的阶梯轴结构，依次设置有轴承配合段、密封段、动力输出端键槽结构，各轴段过渡位置设计有圆角应力释放结构，避免工作过程中应力集中导致的疲劳损坏。曲柄臂采用矩形截面配重结构，与主轴颈、曲柄销采用一体化建模方式，保证结构连接强度，曲柄销与主轴颈保持平行度公差要求，满足曲柄连杆机构的运动轨迹精度需求。建模过程中对各配合面的尺寸精度进行了参数化设定，可直接用于后续的工程图生成、有限元受力分析、运动仿真模拟等工作。材质设定上默认采用合金结构钢材质，渲染时赋予金属哑光质感，对轴颈配合面、键槽工作面做了高光处理，清晰区分加工面与非加工面的外观差异。设计思路围绕内燃机动力输出核心部件的功能需求展开，在保证结构强度的前提下优化曲柄臂配重形态，降低曲轴运转过程中的离心力载荷，各轴段的直径、长度参数均参考通用小型动力机械的曲轴设计标准，可适配单缸内燃机、小型空压机等需要将直线往复运动转换为旋转运动的动力设备场景。模型细节完整，包含了轴端倒角、过渡圆角、键槽等全部工艺结构，无缺失特征，可直接用于教学演示、结构设计参考、虚拟装配验证等用途。
