丹佛斯OMT500摆线液压马达三维建模

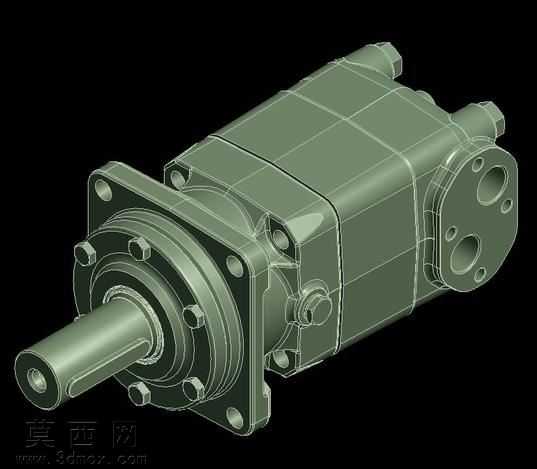

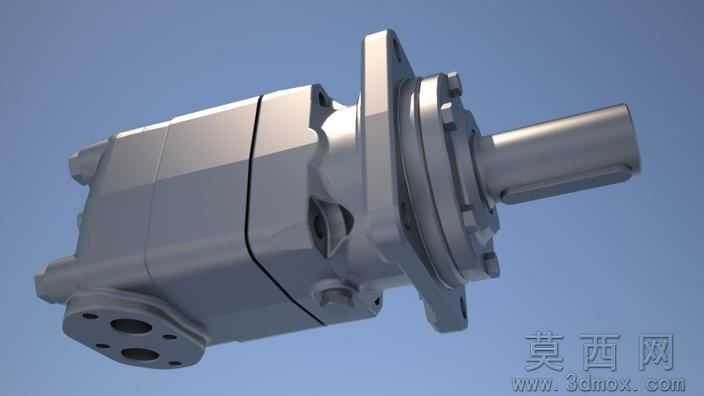

本次建模对象为丹佛斯OMT500型摆线液压马达，建模过程以还原产品真实工业结构为核心目标，首先通过拆解实物测绘获取各部件的精准尺寸参数，在三维建模环境中按照从内到外的装配逻辑依次构建零件：首先完成配流轴、摆线轮、针齿壳等核心内部传动构件的建模，对摆线轮的齿形轮廓采用参数化曲线拟合方式生成，保证齿形啮合精度符合液压马达的传动设计要求，针齿销、输出轴的配合公差严格参照工业液压元件的通用设计标准设定。外部壳体部分采用拉伸、切除、倒角等基础特征组合构建，对安装法兰的定位孔、油口的螺纹结构、端盖的密封槽等细节特征逐一还原，保证模型的装配干涉检查完全符合实际装配逻辑。材质渲染阶段针对不同部件匹配对应工业材质：壳体部分采用铸钢哑光金属材质，调整粗糙度参数还原铸件表面的细微颗粒质感，输出轴采用调质合金钢材质，添加表面磨削的高光反射效果，密封件采用丁腈橡胶的哑光深灰材质，安装螺栓采用镀锌件的亮面金属质感，背景采用浅蓝渐变工业渲染背景，添加柔和的环境光与定向补光，突出马达各部件的结构层次与轮廓细节。设计过程中重点关注液压马达的功能结构表达，对进回油口的通径、安装法兰的止口尺寸、输出轴的键槽规格等关键安装尺寸做了精准还原，模型可直接用于液压系统的装配模拟、产品展示以及工程教学演示，整体建模过程兼顾结构准确性与渲染真实感，完整呈现了该型号摆线液压马达的工业设计特征与结构组成。
