1马力小型离心泵性能测试试验台结构

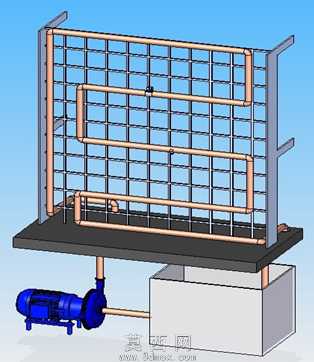

本作品为1马力小型离心泵试验台的三维建模成果，建模过程严格遵循流体测试设备的工程设计规范，完整还原了试验台的全部功能结构。模型整体分为下层动力储水单元与上层管路测试单元两大模块，下层单元包含卧式离心泵机组与储水箱体，离心泵采用蓝色工程材质渲染，清晰呈现泵体与驱动电机的连接结构，泵脚的安装固定位、进出口法兰的连接细节均做了精细化建模，储水箱采用半透明磨砂材质表现，直观展示储水腔体的容积结构与管路接入位置。上层测试管路单元搭建于带防护网格的安装台架之上，台架采用金属方管焊接结构，表面做灰色防锈漆材质渲染，侧边的防护网格采用细金属丝建模，还原真实试验台的安全防护结构；台面上的测试管路采用紫铜材质渲染，清晰区分多回路的管路走向，包含多段水平排布的测试管段、90度弯管接头、管路固定卡扣，不同管段的管径变化、连接点位均按照流体测试的管路阻力设计要求搭建，管路通过垂直立管与下层的离心泵出口、储水箱回水口连通，形成完整的闭式循环测试回路。建模过程中对各部件的装配关系做了严谨的约束设置，泵组与底座的螺栓连接点位、管路与台架的固定卡扣位置、弯管与直管段的插接密封结构均符合实际装配逻辑，渲染阶段通过不同材质的色彩区分，清晰划分动力单元、储水单元、支撑台架、测试管路、防护结构的功能边界，既保证了模型整体的视觉辨识度，也完整呈现了离心泵试验台的工作原理：离心泵从储水箱吸水后，将水输送至上层不同管阻的测试管路，通过多回路的管路排布可完成不同工况下的水泵流量、扬程、效率等性能参数测试，最终水流通过回路返回储水箱实现循环测试，整体结构紧凑，功能分区明确，完全满足小型离心泵出厂性能校验的测试需求。
