电机直联式离心泵结构三维设计

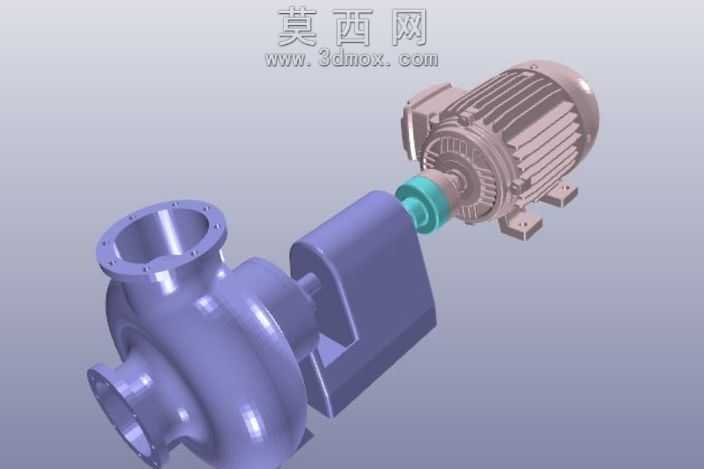

本模型为电机直联式离心泵的完整三维结构设计，采用三维建模软件完成全参数化构建，整体结构分为驱动电机、连接传动段、泵体工作段三个核心模块，各部件间的装配关系完全还原工业实际产品的配合逻辑。建模过程中首先对驱动电机部分进行结构还原，精准复刻了电机外壳的散热筋结构、端盖安装孔位、底座固定脚的尺寸特征，电机输出轴的轴径、键槽结构均按照通用工业电机的标准参数进行绘制，保证后续传动连接的同轴度精度。传动连接段采用直联式结构设计，省略了传统联轴器的冗余结构，通过定制的连接套实现电机轴与泵轴的刚性传动，连接段的防护外壳做了曲面过渡处理，既保证结构强度，又优化了外观的流畅性，建模时对连接套的内孔配合公差、密封槽位置做了细节刻画，还原实际装配中的密封与定位需求。泵体部分为离心泵的核心工作单元，采用蜗壳式流道结构设计，建模时通过曲面放样功能构建出平滑的流道内壁，保证流体在泵腔内的流动平顺性，泵体的进口法兰、出口法兰均按照标准管道法兰尺寸绘制，法兰面的螺栓孔位、密封水线结构都做了精细化呈现，泵体内部的叶轮结构采用后弯式叶片设计，叶片与泵腔的间隙按照实际离心泵的运行间隙参数设置，避免出现干涉问题。渲染阶段对不同部件赋予了差异化材质，电机外壳采用铸铁哑光材质，连接段与泵体采用喷涂蓝紫色工业漆的金属材质，传动连接套做了青绿色氧化处理的金属质感，各部件的材质区分清晰，能够直观展现产品的外观涂装效果。整体设计思路围绕工业常用离心泵的实际结构展开，在保证外观还原度的同时，对内部装配关系、关键配合尺寸都做了精准还原，可用于离心泵结构教学、产品展示、装配工艺模拟等场景，模型各部件均为独立可编辑的实体特征，支持后续的结构修改、工程图导出、运动仿真等拓展操作。
