内燃机动力系统活塞结构三维设计

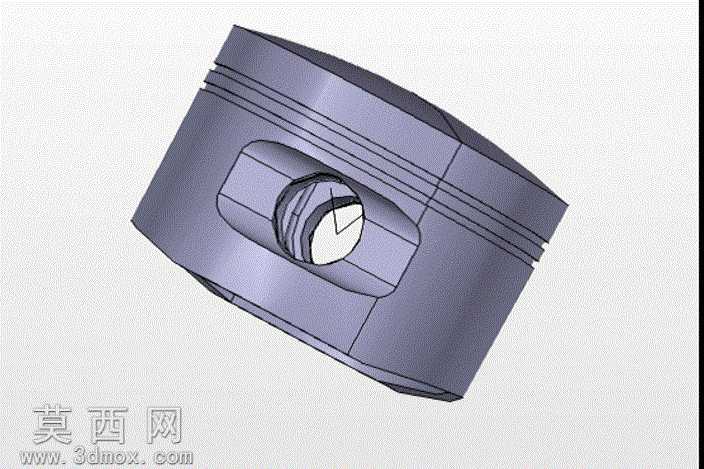

本作品为内燃机核心往复运动部件活塞的三维参数化建模成果，建模阶段以实际活塞工作工况为核心设计依据，先通过草图绘制完成活塞的整体轮廓基准，依次构建活塞顶部、头部、裙部三大核心结构区域。顶部采用适配燃烧室的造型设计，精准还原活塞顶面的轮廓曲率，保证燃烧做功阶段的气体密封性与受力均匀性；头部区域精准绘制多道环槽结构，环槽的宽度、深度、间距均参照通用内燃机活塞的设计标准设定，可适配气环与油环的安装需求，环槽边缘做了微小的倒角处理，避免安装密封环时出现锐边刮损的问题，同时保证工作过程中积碳不会在环槽边角处过度堆积。裙部区域做了适配缸套配合的型面设计，销座部分采用加厚的加强结构，精准绘制活塞销的安装通孔，销孔内部做了适配活塞销配合的精度结构设计，销座与裙部的过渡区域做了圆弧过渡处理，可有效分散活塞工作过程中承受的交变载荷，降低应力集中带来的结构失效风险。建模过程中对所有结构的尺寸参数做了关联约束，后续可根据不同排量内燃机的设计需求快速调整活塞的直径、总高、环槽位置、销孔直径等核心参数，大幅提升同系列零件的设计迭代效率。材质渲染阶段选用了高硅铝合金的材质参数，还原了铝合金活塞特有的金属哑光质感，表面做了细微的粗糙纹理处理，模拟实际生产中活塞表面的机加工纹理效果，光影渲染阶段采用45度斜向主光源搭配辅助补光，清晰呈现活塞各部分的结构层次，环槽的凹陷结构、销座的凸起加强结构、裙部的型面变化都能通过光影明暗清晰展现，方便设计人员直观核查各部分的结构合理性。整个模型严格遵循活塞的实际设计规范，所有结构均满足实际生产的工艺可行性，不存在无法加工的倒扣、薄壁等不合理结构，可直接用于后续的有限元受力分析、运动仿真模拟，也可作为内燃机装配设计中的标准零件调用，适配不同型号的动力系统装配需求。
