V型十二缸发动机内部结构透视模型

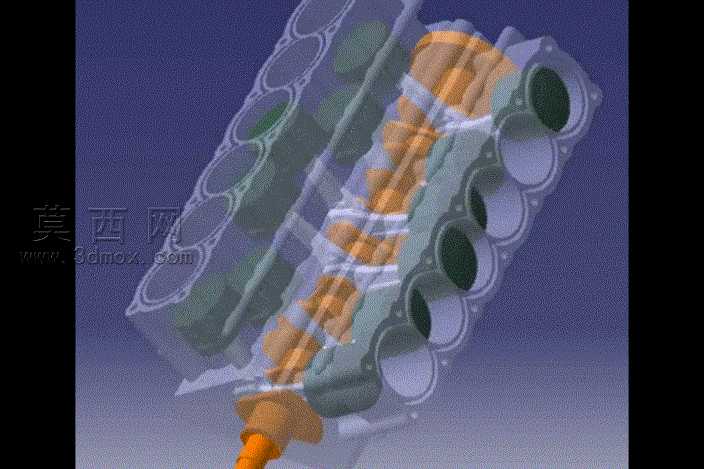

本模型为V型十二缸内燃机的透视化三维建模作品，建模阶段以V12发动机的真实机械结构为核心依据，先完成缸体基础轮廓的参数化搭建，严格遵循V型夹角的标准角度设定，对两侧各六组气缸的排布位置、缸径尺寸、缸体壁厚进行精准还原，保证整体布局符合量产V12发动机的结构比例。建模过程中对核心运动部件进行独立建模处理，曲轴部分按照多缸机的点火顺序对应设计曲柄销的相位角度，每段曲柄臂、平衡重的轮廓都做了细节刻画，保证曲轴的动平衡结构特征完整呈现；活塞组件匹配对应气缸的尺寸，活塞裙部、活塞环槽的细节结构都做了还原，连杆部分按照大头连接曲柄销、小头连接活塞销的装配关系做了适配设计，确保各运动部件的装配间隙符合机械设计规范。渲染阶段采用半透明材质处理缸体外壳，通过调整材质的透明度、折射参数，让内部的曲轴、活塞、连杆等核心运动部件可以清晰展示，内部运动部件统一采用暖橙色金属材质，通过调整材质的金属度、粗糙度参数，模拟出铸钢部件的哑光金属质感，与半透明的缸体外壳形成明确的视觉区分，让观察者可以直观看到缸体内部的部件排布与运动关联结构。设计思路上采用透视展示的方案，摒弃了传统发动机模型全实体外壳的展示形式，核心目的是直观呈现V12发动机的内部动力传递路径，清晰展示活塞往复运动、曲轴旋转运动的转换逻辑，两侧气缸的对置排布结构也通过半透明外壳得到完整呈现，既保留了发动机整体的外部轮廓特征，又最大化展示了内部的机械结构细节，可用于内燃机结构教学、动力总成原理演示等场景，帮助观看者快速理解V12发动机的工作逻辑与结构特点。
