迷你Dos12加药装置及配套管路结构设计

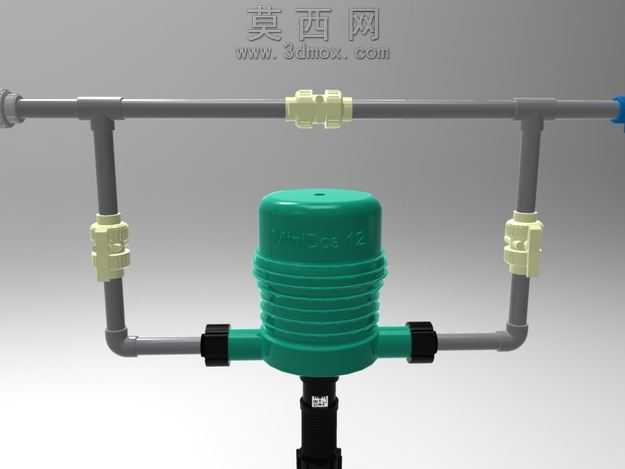

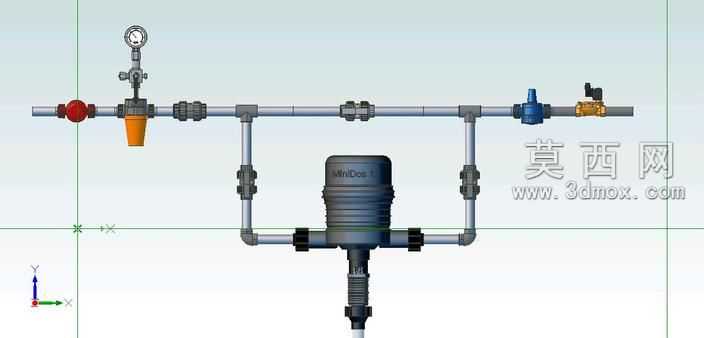

本作品为迷你Dos12加药装置及配套安装管路的三维建模设计，整体采用参数化建模方式完成，完整还原了设备的实际装配形态与结构细节。建模过程中首先对核心加药主机进行结构拆解，主机主体为立式圆柱造型，上部为密封端盖，中部设置多道环形加强筋结构，既提升壳体结构强度，也兼顾了外观的层次感，下部设置连接基座用于管路对接，建模时对每一处曲面过渡、棱边倒角都做了精细化处理，避免出现尖锐棱角与曲面破面，保证模型的可编辑性与工程实用性。配套管路系统采用PVC类管材建模，包含直通管段、90度弯头、三通接头等标准管路元件，同时还原了管路中的快接接头、锁紧卡箍等配件，快接接头的卡扣结构、防滑纹理都做了细节刻画，管路走向完全参照实际安装场景排布，形成完整的闭环管路回路，清晰展示了加药装置的接入方式与流体通路逻辑。材质渲染阶段，主机主体赋予哑光深绿色工程塑料材质，调整了材质的粗糙度与反光度，还原工业塑料的真实质感；管路部分赋予浅灰色硬质塑料材质，接头配件分别赋予米黄色工程塑料与黑色橡胶材质，不同材质的色彩与质感区分明确，让整体装配关系一目了然。渲染时采用柔和的均匀布光，避免过重阴影遮挡结构细节，同时添加了轻微的环境反射效果，提升模型的真实感。设计思路上围绕小型加药设备的实际安装场景展开，在保证结构准确性的前提下，优化了模型的面数控制，既保留所有关键结构细节，也让模型可以顺畅用于装配演示、方案展示、工程教学等多种场景，所有零部件都保留了独立的建模参数，方便后续根据实际需求调整管路尺寸、接头规格，适配不同的安装工况，完整呈现了小型加药装置从主机到配套管路的完整安装形态，能够直观展现设备的装配逻辑与安装方式。
