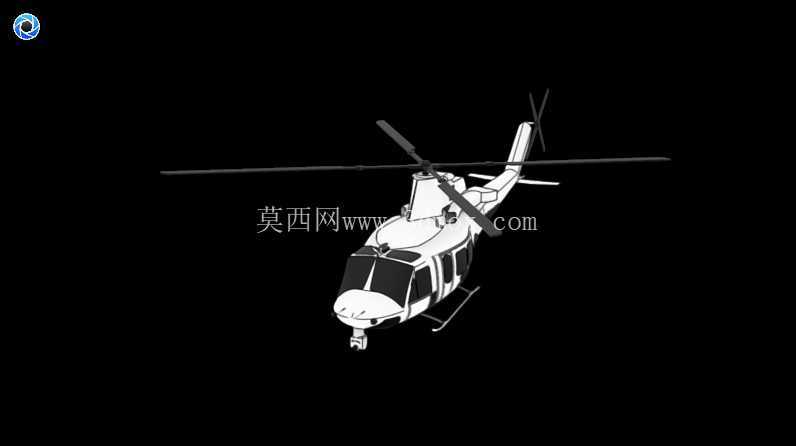

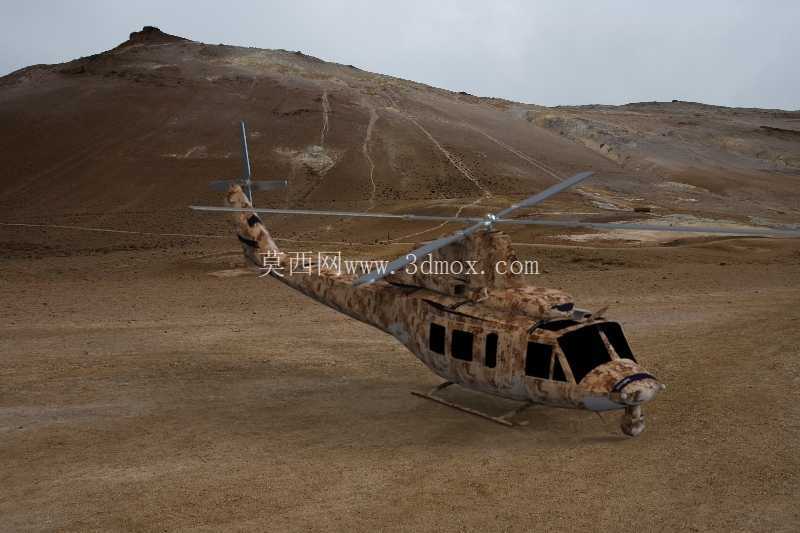

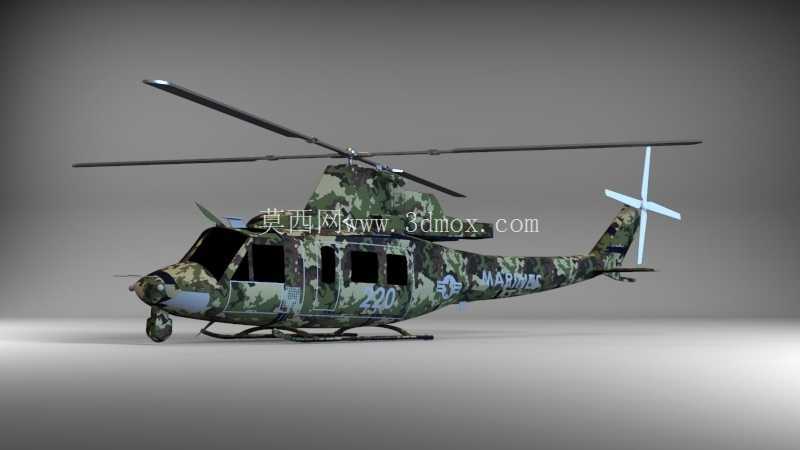

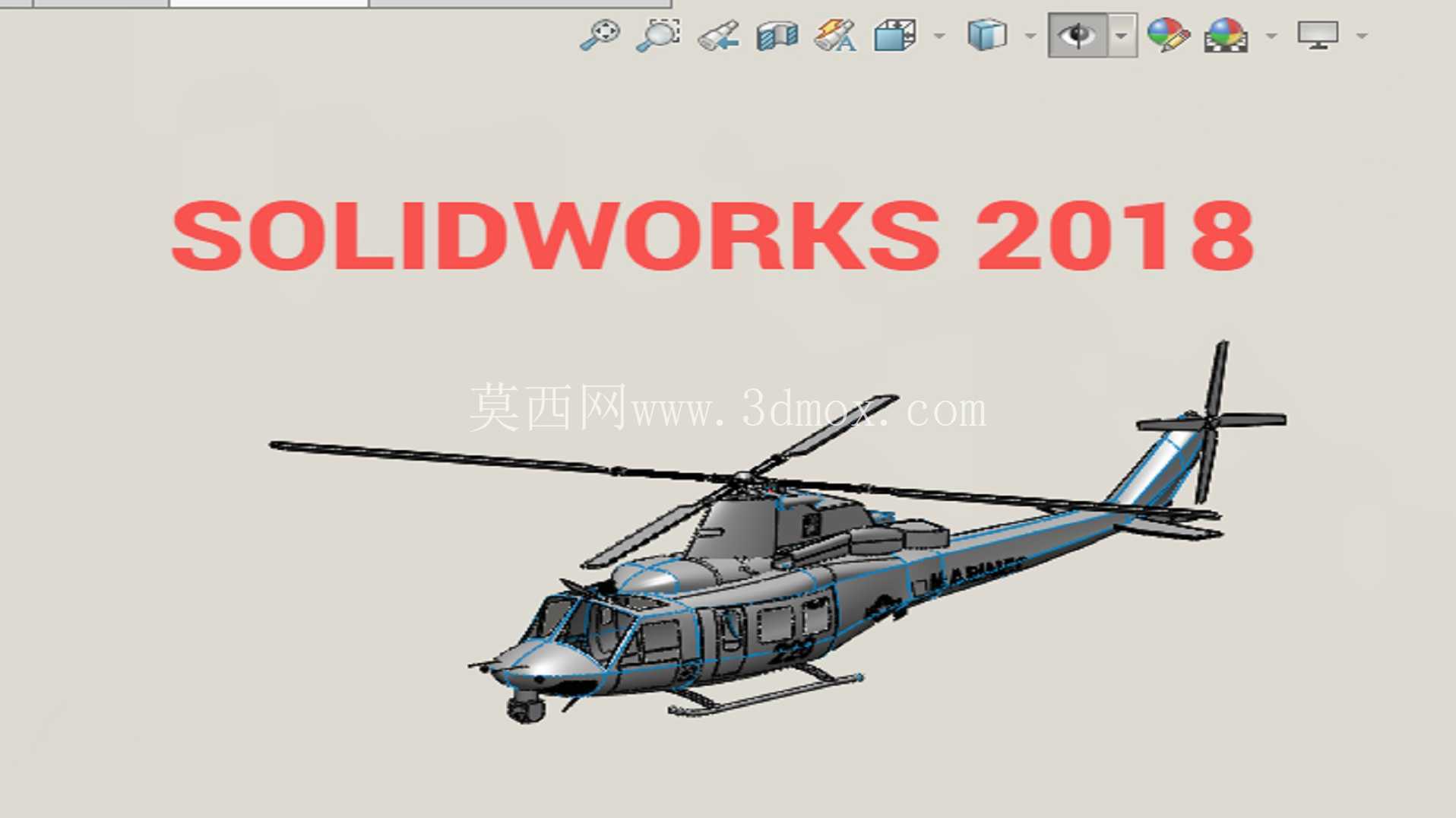

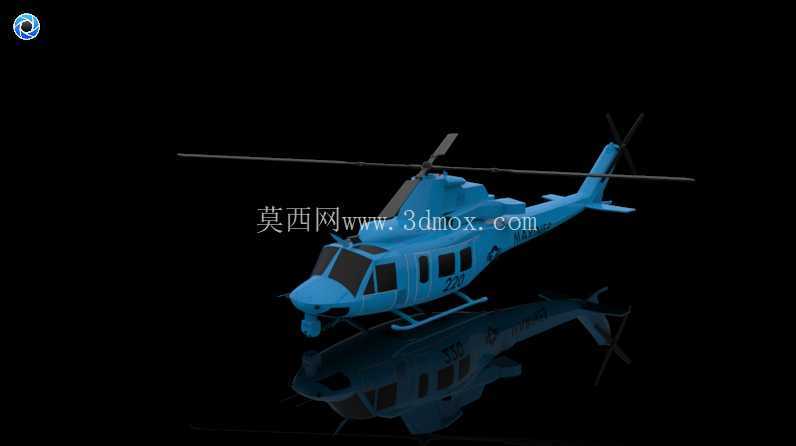

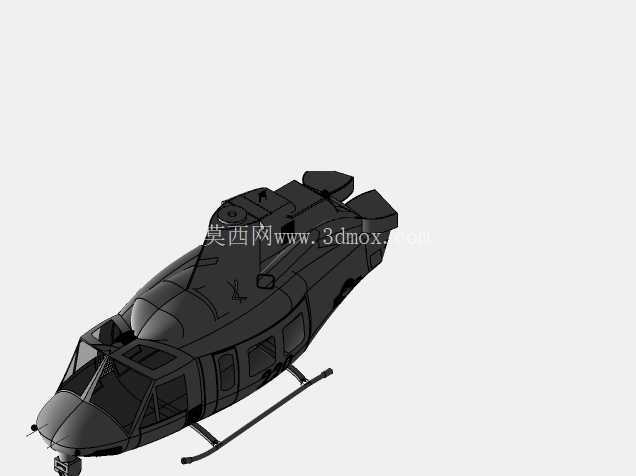

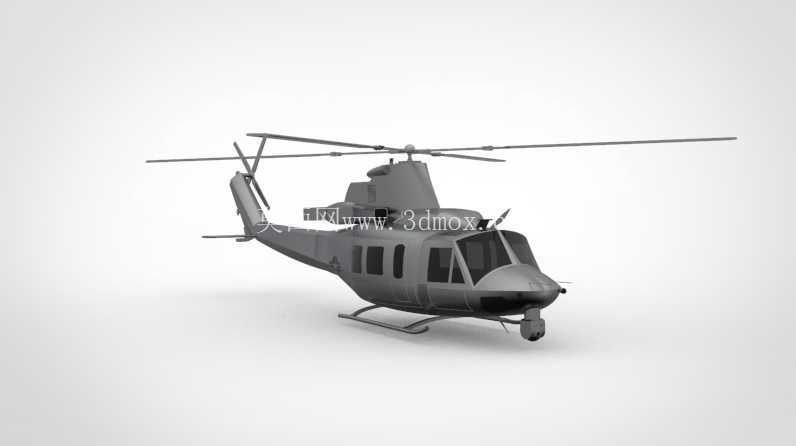

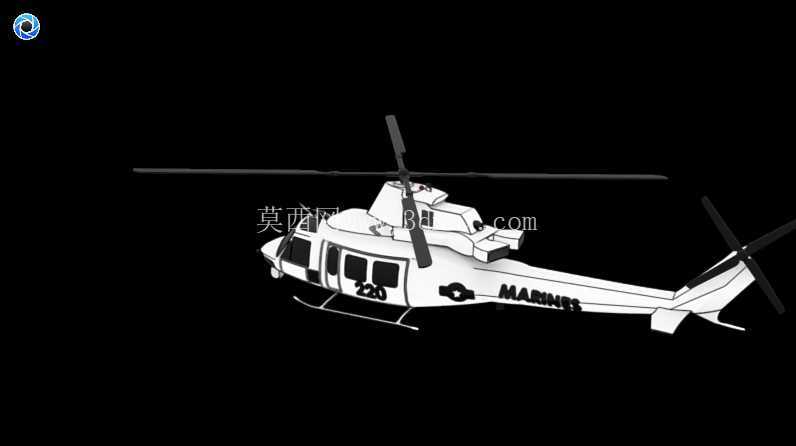

贝尔UH-1Y毒液军用直升机结构建模

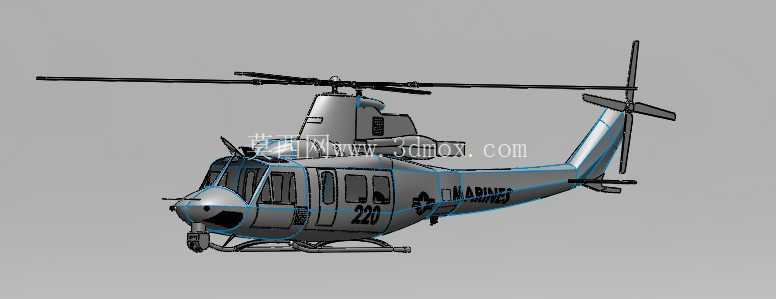

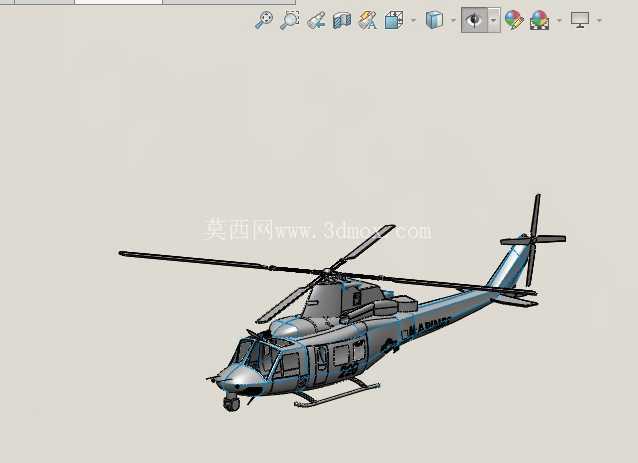

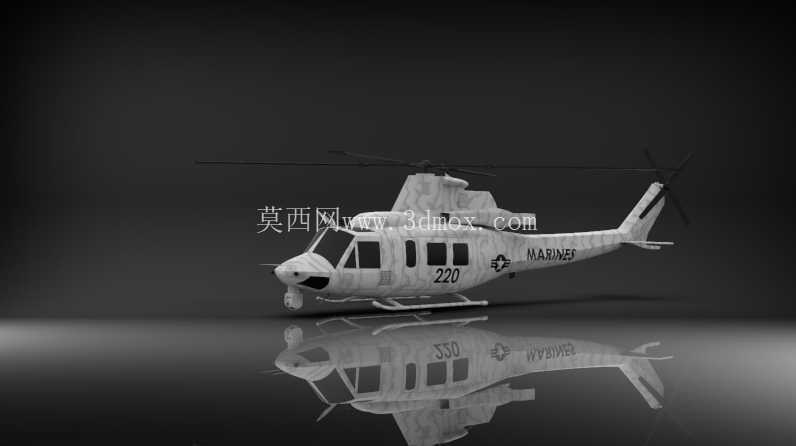

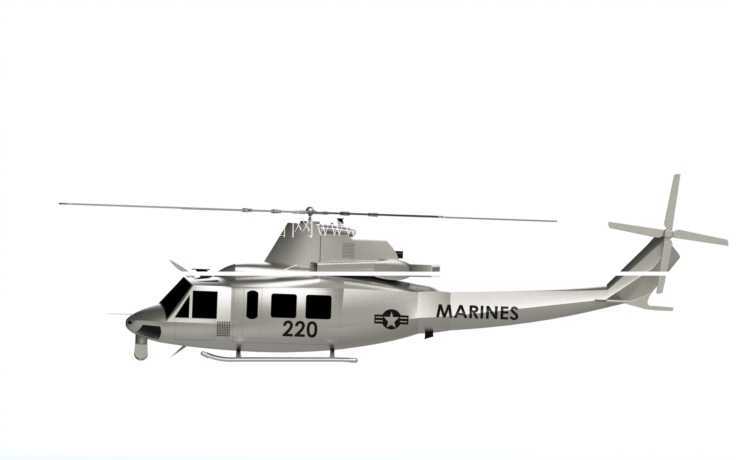

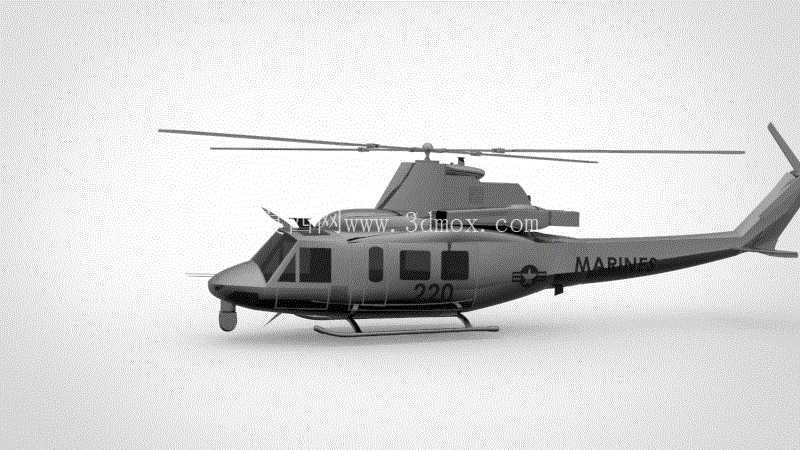

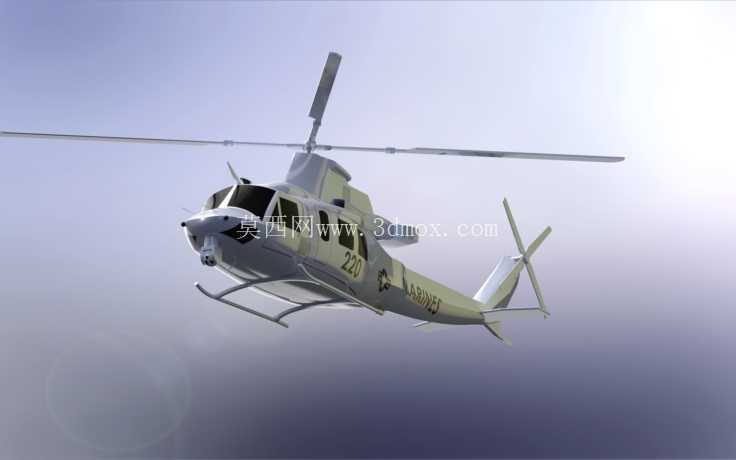

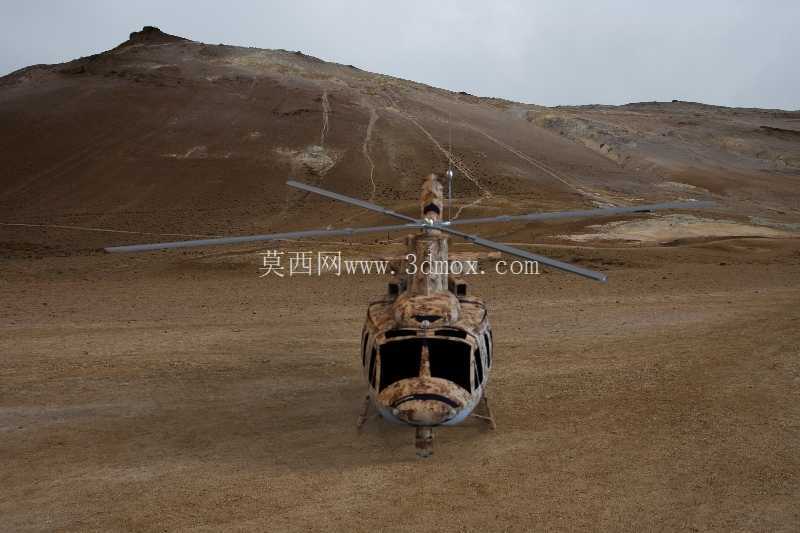

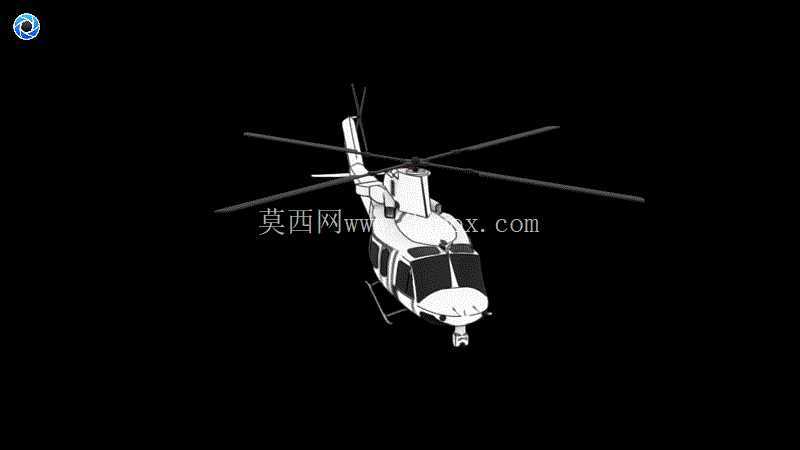

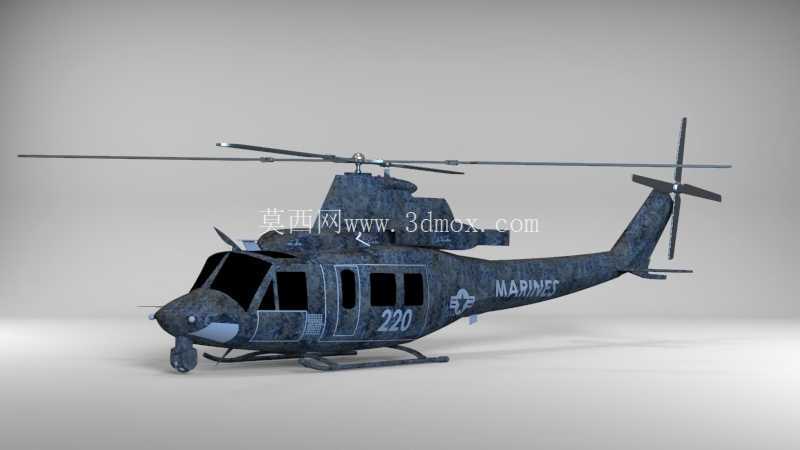

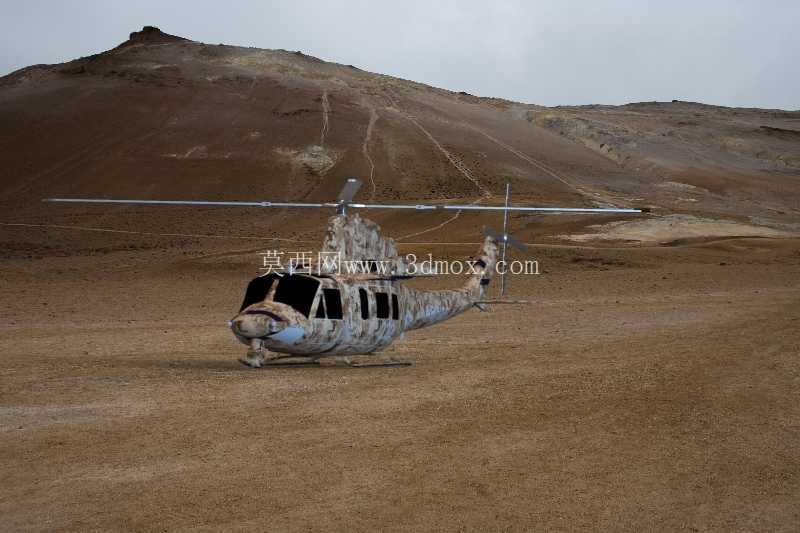

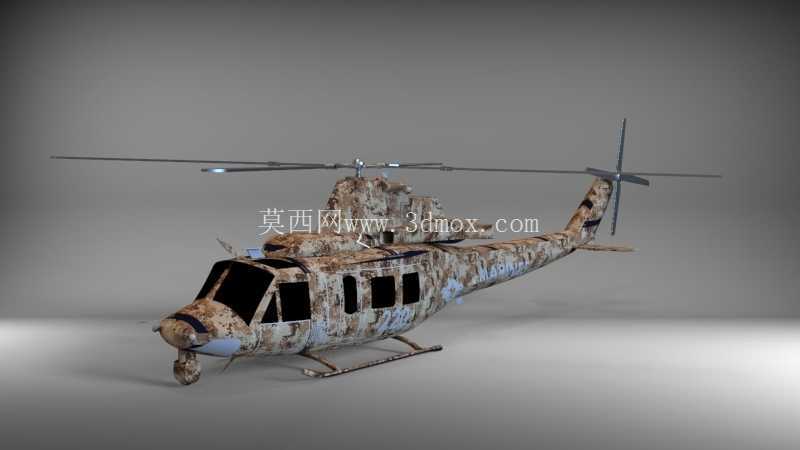

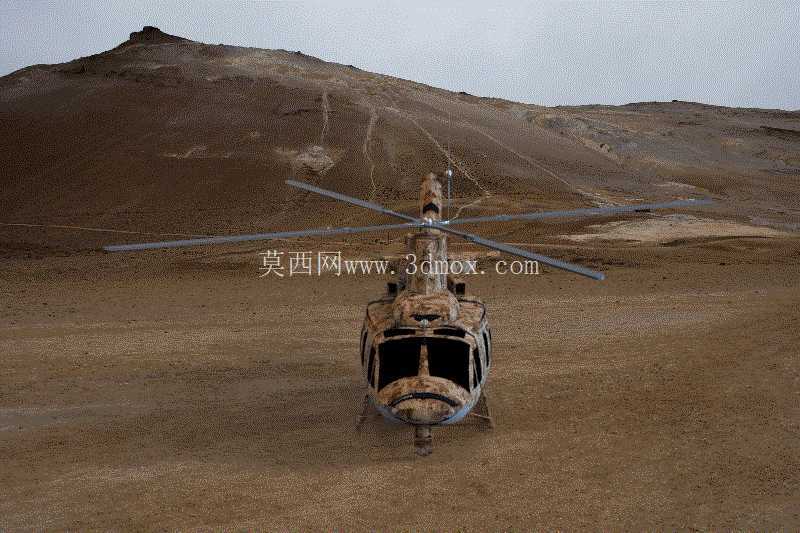

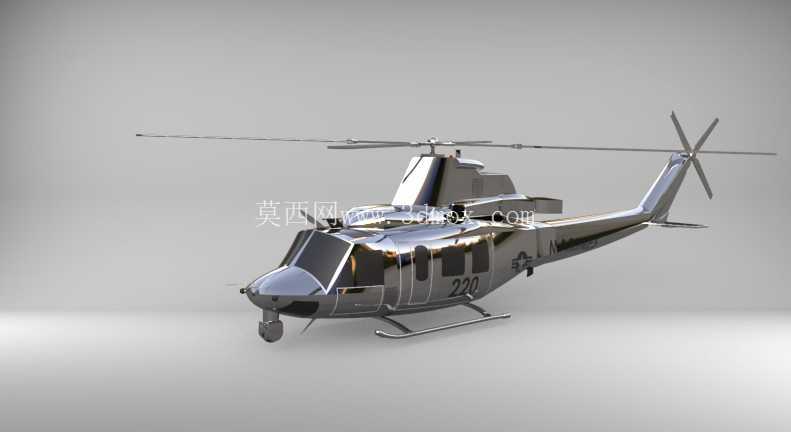

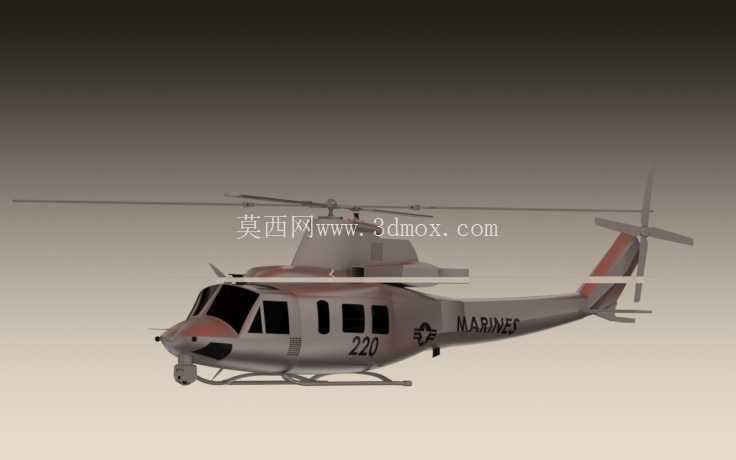

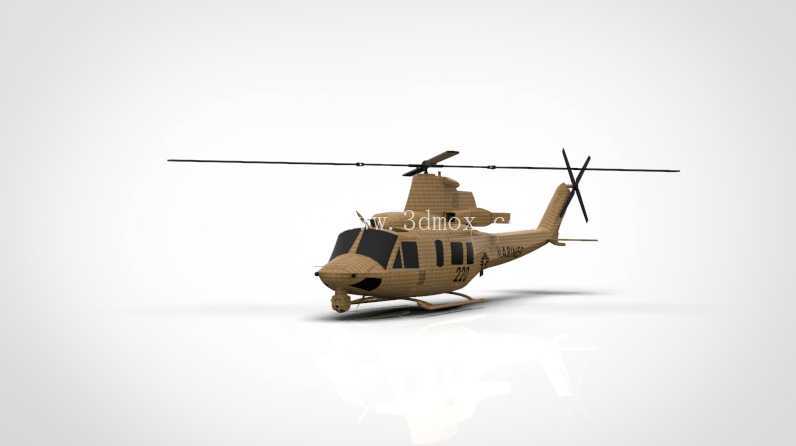

　　这款贝尔UH-1Y毒液直升机的三维结构模型，完整还原了该型通用直升机的整机气动外形与核心结构布局，建模过程中严格参照实机的比例参数，对主旋翼系统、尾桨传动结构、机身蒙皮分块、起落架布局、舷窗与舱门位置都做了精准的结构复刻，没有做过度的艺术化简化，能够直接用于结构展示、教学演示、场景装配等工程场景。从实际应用场景来看，该型直升机作为海军陆战队的通用战术载具，承担战场兵力投送、近距火力支援、搜救勤务、物资吊运等多重任务，建模时针对不同任务场景下的结构特征做了对应还原：比如机身两侧的武器挂点结构预留了标准接口尺寸，可适配不同任务载荷的装配需求；机舱内部的空间边界严格按照实机的载人、载物尺寸划定，能够直观展示机舱内的座椅排布、

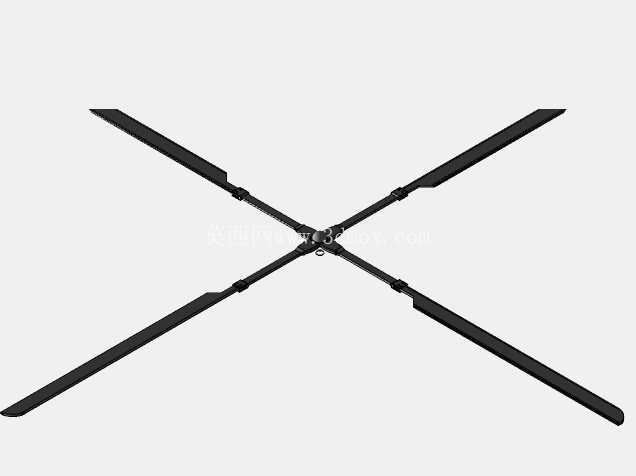

　　设备安装位置与剩余可用空间，方便做搭载方案的模拟验证。设计思路上优先保证结构的装配合理性，主旋翼的桨毂与桨叶连接结构、尾梁与机身的对接段、发动机舱的散热开口、尾桨的传动路径都做了分层建模，每个部件的安装边界都预留了合理的装配间隙，没有出现结构干涉的问题；机身的曲面造型严格遵循气动设计要求，机头的流线型轮廓、机身侧面的折线过渡、尾梁的收窄角度都和实机的气动外形保持一致，能够满足气动仿真分析的基础模型要求。外形尺寸方面，模型按照实机1:1比例构建，主旋翼直径、机身总长、尾桨高度、起落架轮距等核心尺寸参数都符合实机的公开技术指标，安装边界上明确标注了机身外挂点的位置坐标、吊运挂钩的承载点位置、地面停放时的最小安全间距，

　　方便使用者在做场景搭建、地勤设备适配建模时直接调用参考。机身表面的细节处理上，对蒙皮的铆接线、检修口盖位置、天线安装基座、应急出口标识位置都做了结构化呈现，没有用贴图代替实体结构，能够支持结构拆解演示、装配工艺模拟等深度使用需求；起落架的滑橇结构做了受力方向的结构还原，能够直观展示滑橇式起落架的缓冲结构与地面接触的受力点位置，方便做起落架强度分析的前期模型准备。尾桨部分采用了尾梁末端右侧布局的结构，和实机的反扭矩设计保持一致，尾桨的桨叶角度、传动轴线与尾梁的夹角都做了精准校准，能够直观展示直升机航向控制的结构逻辑。
