航模用70A无刷电子调速器结构设计

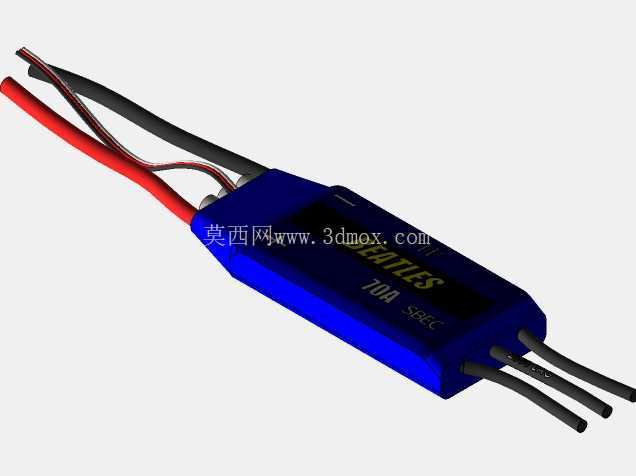

　　这款70A规格的无刷电子调速器，主要面向中小型航模、多旋翼无人机以及固定翼航模的动力系统配套设计，核心作用是接收飞控或接收机输出的油门控制信号，将动力电池输出的直流电转换为可调控频率的三相交流电，驱动无刷外转子电机实现转速精准调节，匹配航模飞行过程中的不同动力输出需求。从结构设计层面来看，整体采用狭长型塑封外壳布局，外壳做了圆弧收边处理，既可以降低飞行过程中的风阻，也能避免尖锐边角在装机、调试过程中划伤线材或操作人员手部。功率输出端预留三根等长的硅胶动力线，线径匹配70A持续电流的载流要求，接线端做了镀锡处理，方便用户根据实际电机安装位置调整接线长度，焊接时也能减少虚接风险；输入端采用红黑区分的大电流硅胶线，红色对应电源正极、

　　黑色对应电源负极，线长预留了足够的装机冗余，适配不同机型的电池安装位布局，同时线材根部做了防拉扯加固设计，避免飞行过程中震动导致线材与内部电路板连接处开焊。内部PCB板的布局充分考虑了大电流工况下的散热需求，功率管排布位置对应外壳的散热接触面，工作时产生的热量可以通过外壳快速散出，避免长时间满负荷工作时出现过热降频甚至烧毁的问题。信号控制线采用细径多芯屏蔽线，能够减少动力线工作时产生的电磁干扰对控制信号的影响，保证油门信号传输的稳定性，避免飞行过程中出现动力输出卡顿、失控的风险。安装边界上，整体外形尺寸适配多数中小型航模的设备舱安装空间，外壳表面预留了扎带固定位，用户可以使用尼龙扎带将电调固定在机身的碳纤板或者木质安装架上，

　　安装位置尽量避开接收机、GPS等电磁敏感部件，减少信号干扰的可能。实际选型使用时，需要注意该电调的持续电流承载能力匹配对应KV值的无刷电机，搭配适配节数的锂聚合物电池，避免过载使用；装机时要保证电调外壳与空气有足够的接触面积，必要时可以额外增加散热片提升高温环境下的工作稳定性，对于竞速类航模或者大载重多旋翼机型，还要注意预留足够的电流冗余量，避免长时间满油门工作导致电调过热触发保护。
