AmassXT90E-M带安装法兰大电流接插件

　　这款带法兰固定结构的XT90E-M公头接插件，是大电流动力传输场景里常用的互连部件，最早在航模无人机动力回路里普及，现在也广泛用在便携储能设备、电动滑板、大功率移动电源、小型电动载具的电池与电调连接环节，核心作用是在频繁插拔、存在振动的使用环境下，稳定承载持续大电流的传输，避免接头发热、松脱引发的动力中断故障。

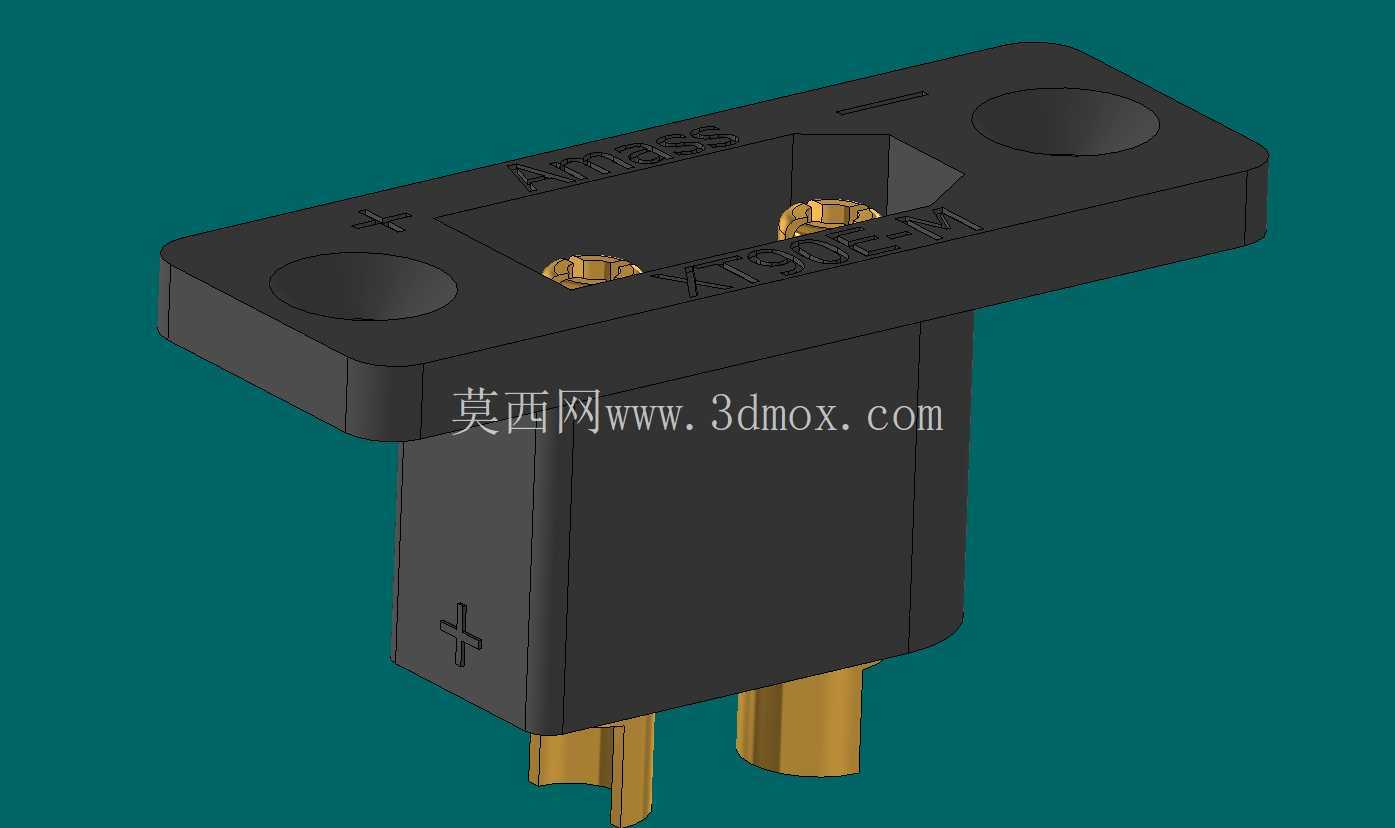

　　从结构设计来看，接头主体采用耐高温阻燃的黑色工程塑料注塑成型，顶部延伸出带两个安装孔的法兰边，两个安装孔对称分布在插芯两侧，安装时可以通过M3规格的螺丝直接将接头固定在设备壳体、电池仓侧壁或者电调安装板上，相比普通无固定结构的XT90公头，这种带法兰的设计能避免插拔时接头受力后缩入壳体内部，也能抵消设备运行中振动带来的接头松脱风险，安装孔的中心距经过标准化设计，适配市面上多数通用XT90安装位的开孔尺寸，不需要额外修改安装孔位就能直接替换。

　　插芯部分采用镀金铜质插针，接触电阻低，大电流通过时的温升控制表现优异，插针的正负极做了明确的极性标识，除了插针本身的粗细防呆结构外，接头侧面和法兰顶面都压制了清晰的正负极符号，装配时能快速识别接线方向，避免反接烧毁后端设备。建模时需要特别注意插针与塑胶外壳的配合公差，插针与塑胶安装位的单边间隙控制在0.1mm以内才能保证插针固定牢固，不会出现晃动；如果是做对接配合的母头建模，公头插片与母头插孔的配合不能过紧，单边过盈量超过0.1mm就会出现插拔卡滞，长期使用还会磨损镀金层导致接触不良。

　　实际选型使用时，这款接头的额定持续承载电流可以达到90A，短时间峰值电流能承受180A，足够覆盖多数小型电动载具、航模动力系统的电流需求，法兰安装面的厚度设计为3mm，既保证了安装后的结构强度，也不会因为法兰过厚占用过多设备内部空间，插针伸出法兰底面的长度经过优化，焊接导线后不会与设备内部的其他结构件发生干涉，接线时导线焊接端可以藏在法兰下方的空腔内，外部只露出固定法兰面，整体外观整洁，也能避免导线焊点外露引发的短路风险。
