ПНИ-39型630A交流回路保险丝座结构

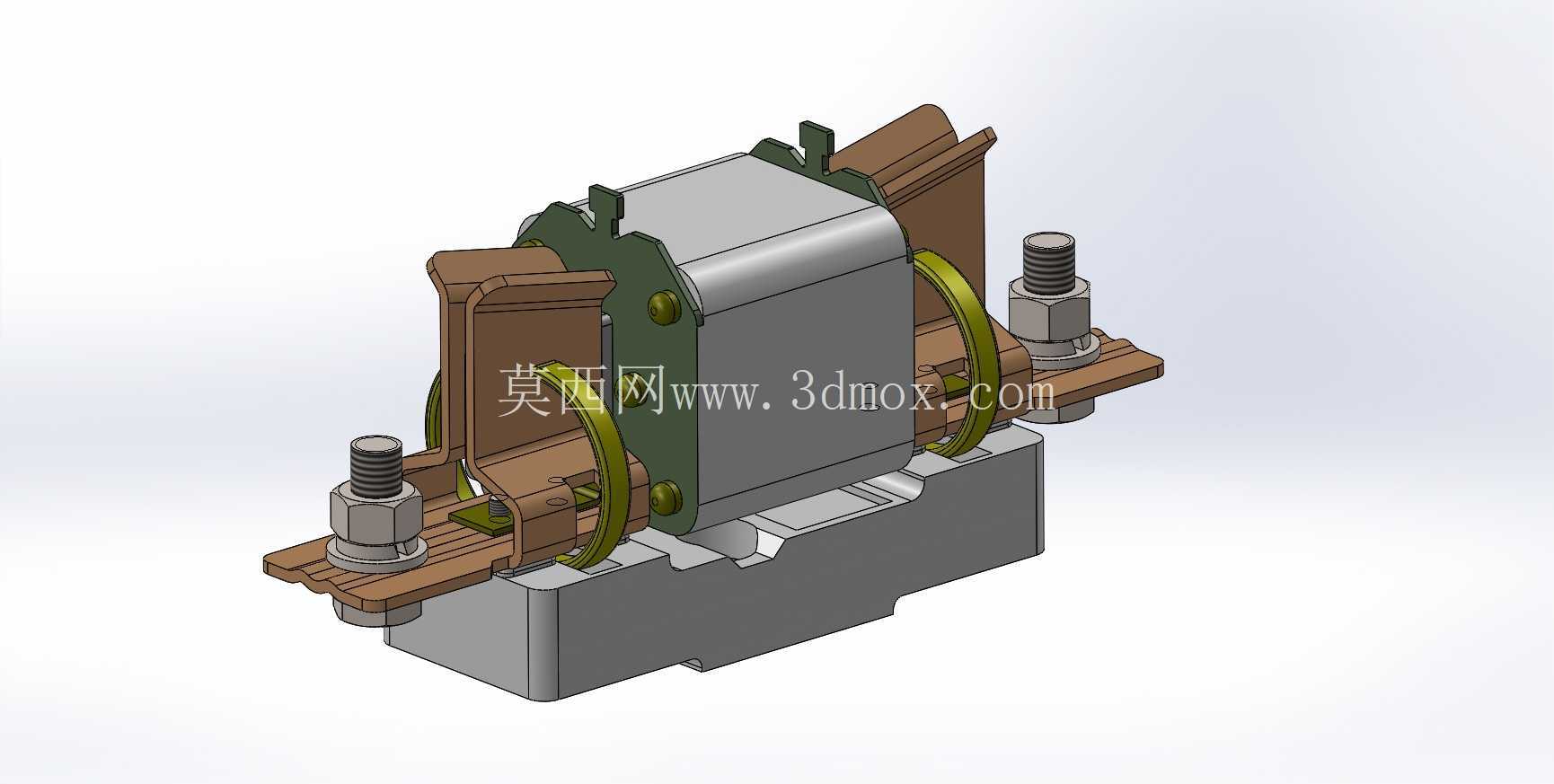

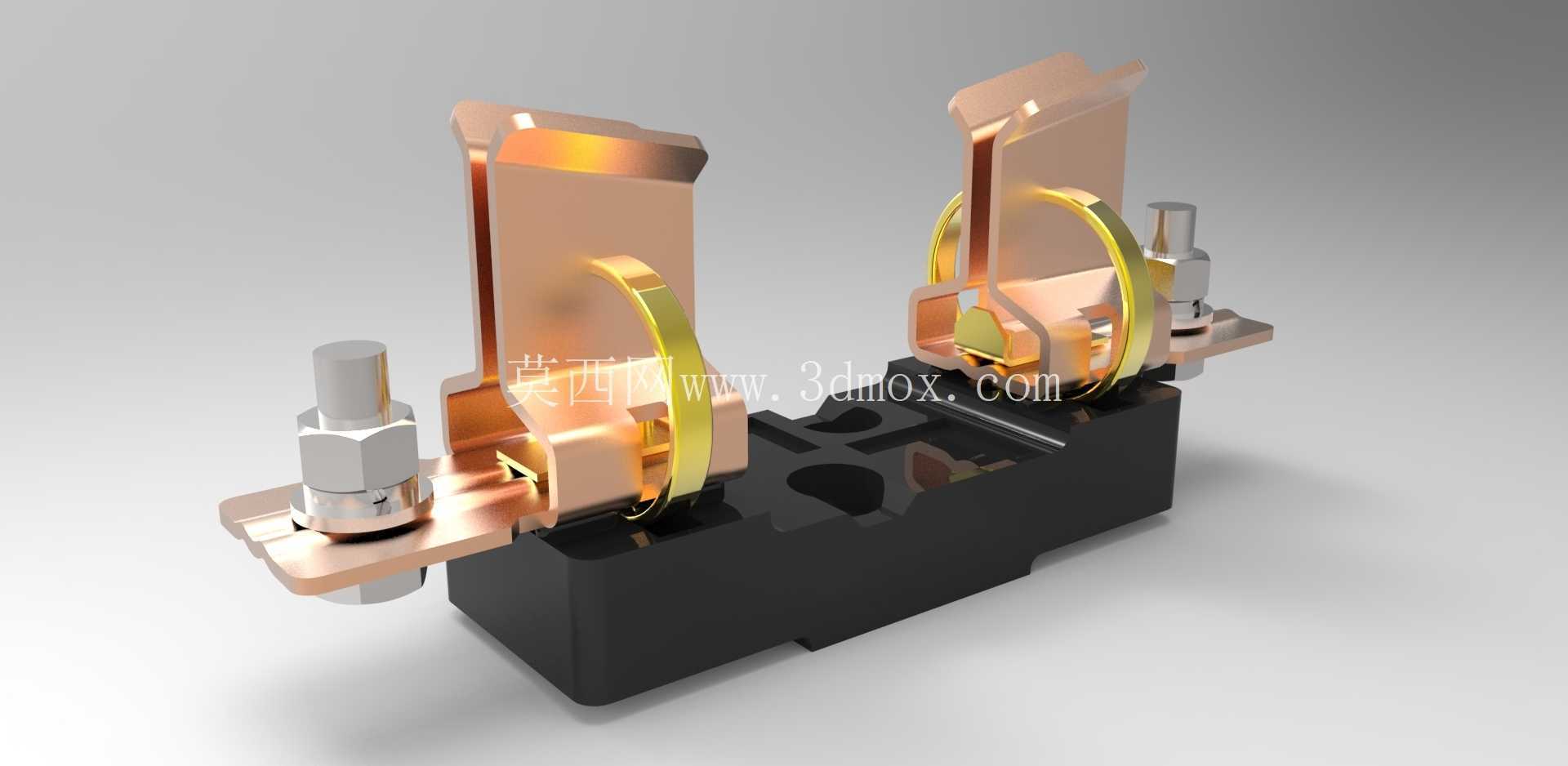

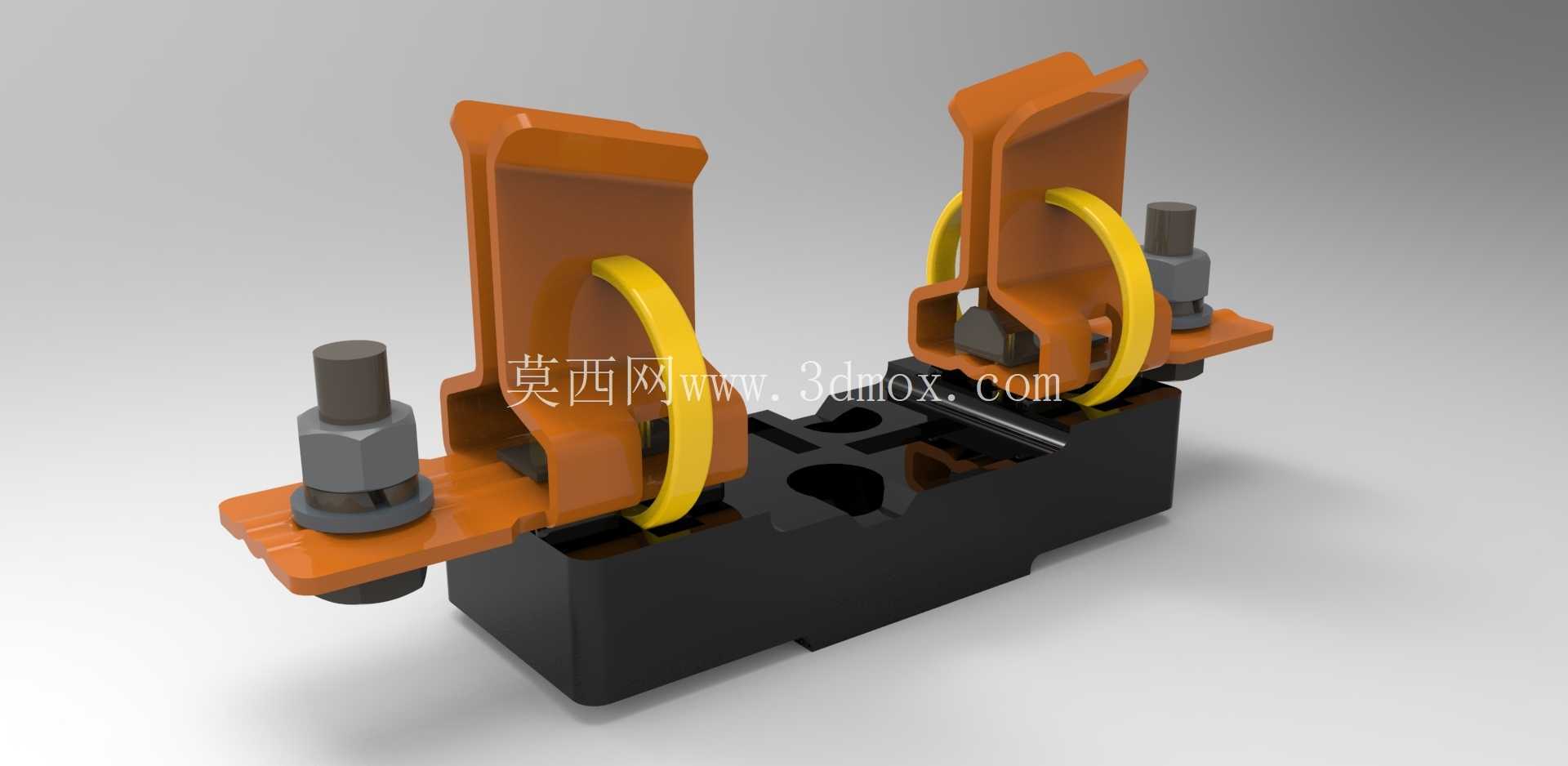

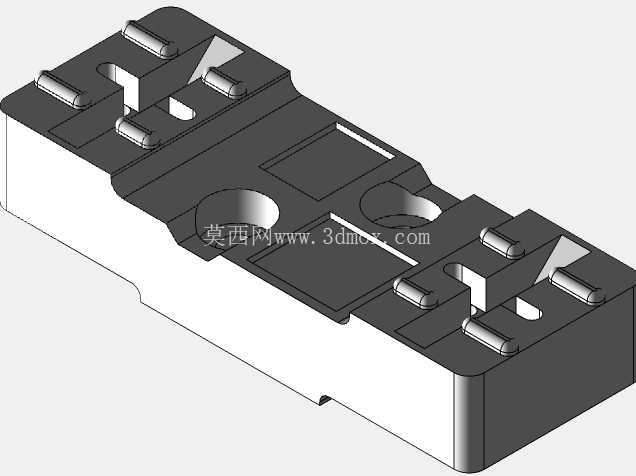

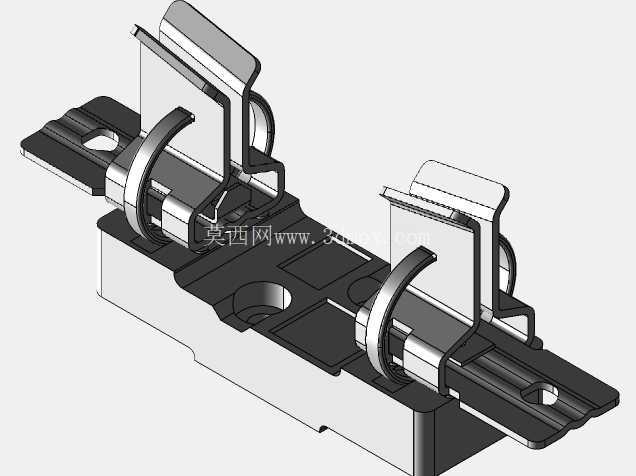

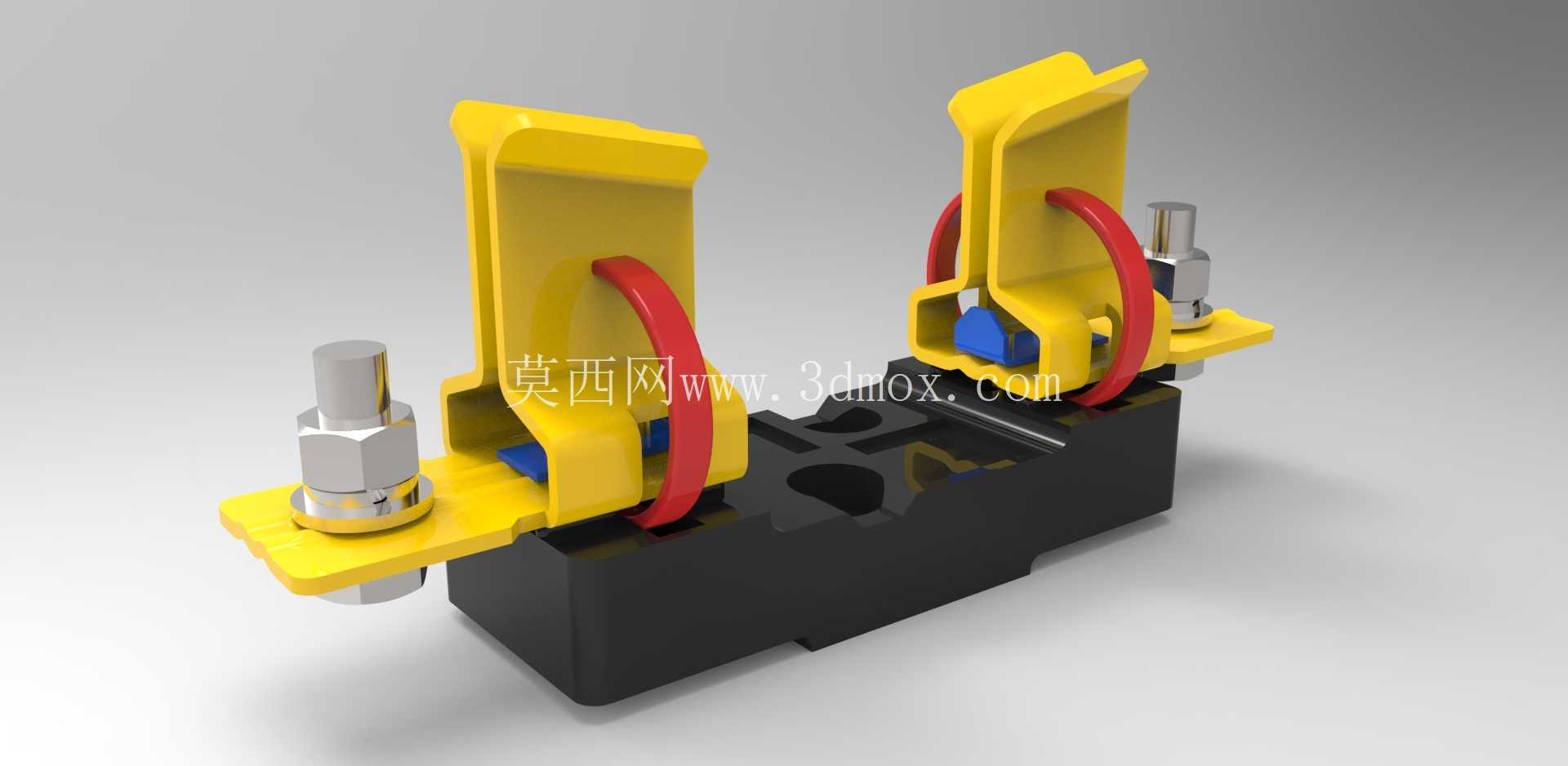

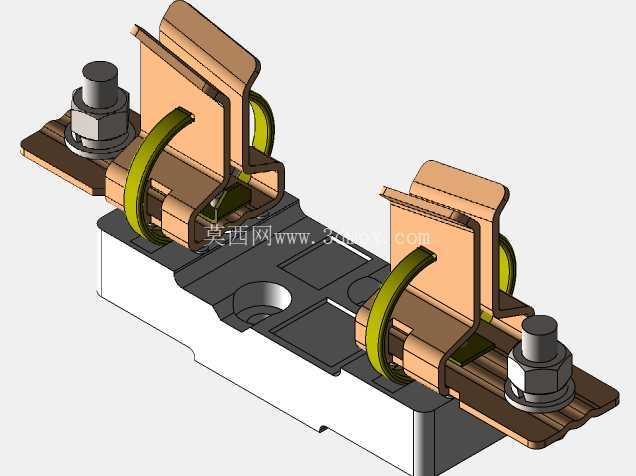

　　这款保险丝座主要应用于交流输配电回路、工业稳压供电系统的进线端保护环节，适配大电流等级的熔断体安装，在回路出现过载、短路等异常过流工况时，依靠配套保险丝的熔断动作快速切断供电通路，避免后端变压器、整流模块、负载设备因长时间过流出现过热烧损，甚至引发电气火灾等连锁故障，是低压交流配电系统中不可缺少的被动保护部件。从结构设计来看，整体采用绝缘基座搭配两组对称载流组件的布局，黑色绝缘基座选用耐温、阻燃的绝缘材料模压成型，基座上预留的安装孔位与定位槽，既可以保证载流部件的装配位置精度，也能在长期通流过程中隔绝两组电极间的爬电风险，基座底部的平整安装面适配标准导轨或螺栓固定的安装方式，安装边界尺寸适配常规低压柜内的熔断器安装仓空间，

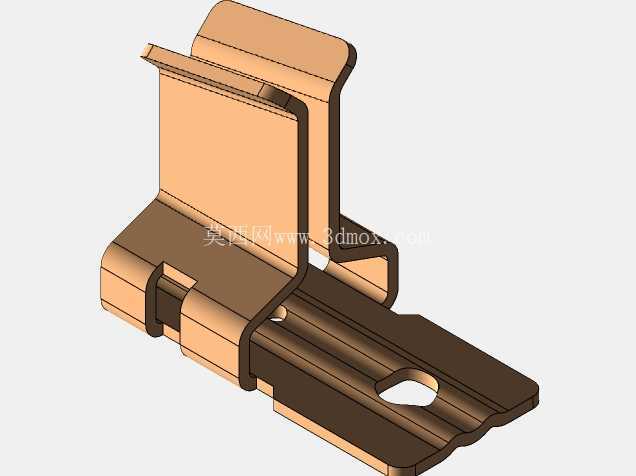

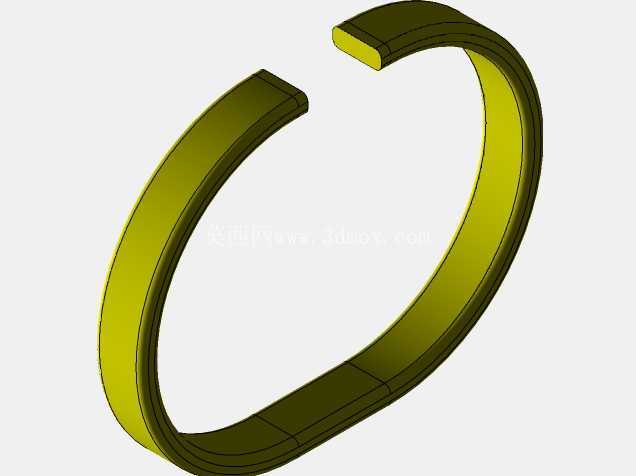

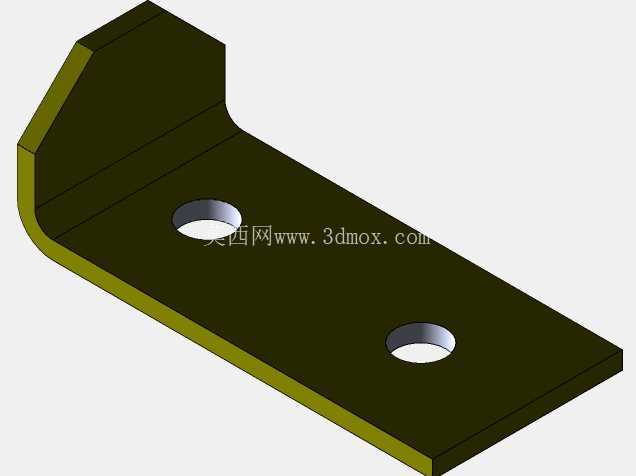

　　不需要额外改造柜体安装位即可完成替换装配。载流部分采用紫铜冲压成型的导电夹片，表面做镀覆处理降低接触电阻，夹片的弹性结构可以牢牢抱紧熔断体两端的金属端帽，保证大电流通流时接触压力稳定，不会因为长期通电发热出现接触松动、打火的问题；夹片外侧的环形弹性箍件进一步强化了夹持力，即使在设备振动、温度循环变化的工况下，也能维持稳定的接触性能。接线端采用螺栓式压接结构，适配大截面积的动力电缆接入，六角螺母与平垫、弹垫的组合可以保证电缆压接的紧固力，避免长期运行中接线端松动发热。设计过程中充分考虑了载流部件的散热空间，两组载流组件之间预留了足够的电气间隙，既满足高压绝缘要求，也能让通流产生的热量通过铜件表面快速散出，降低温升对绝缘基座寿命的影响。

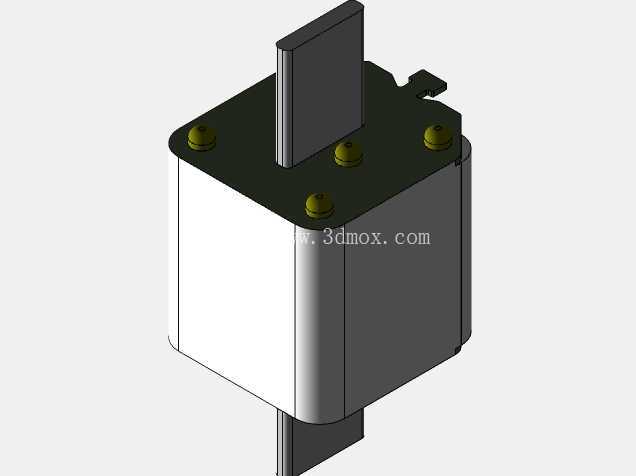

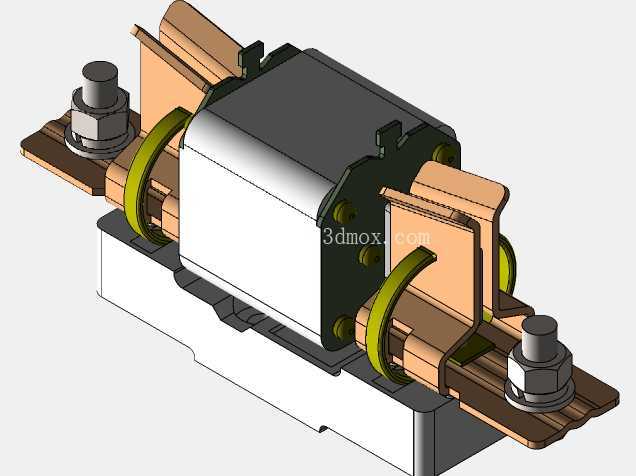

　　在实际选型应用中，这类大电流保险丝座多用于交流稳压器的输出端保护、车间低压配电支路的进线保护、大功率工业设备的供电端保护，相比小型熔断器座，它的载流冗余量更大，抗短时冲击电流的能力更强，能够适配电机类感性负载启动时的短时电流冲击，不会因为启动电流出现误熔断的情况。装配时只需要将对应规格的熔断体卡入两组导电夹片之间，再完成进出线电缆的压接即可，后期更换熔断体时不需要拆卸整个基座，直接拔出损坏的熔断体替换新件即可完成维护，操作便捷，能够大幅缩短故障断电后的恢复时间。
