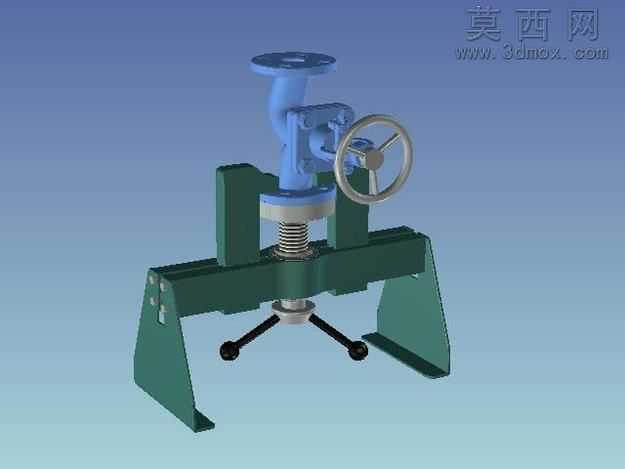

带专用安装支架的手动截止式阀门结构

本作品为带专用安装固定支架的手动阀门三维建模成果，建模过程中严格遵循机械结构设计的合理性原则，先完成整体结构的比例规划，再逐个拆解零部件进行独立建模，最终完成整体装配与干涉校验。模型主体包含上部的流体通断阀体、侧置的手轮操控机构、中部的阀杆传动与弹簧复位组件、下部的专用安装支撑支架四个核心部分，建模时对每一处结构的尺寸比例都做了精准还原，阀体的流道过渡曲面、手轮的轮辐与握持边缘、弹簧的螺旋节距与线径比例、支架的折弯支撑角度都完全符合机械设计的常规规范。材质渲染阶段，针对不同零部件的实际应用材质做了区分设置：阀体与手轮采用金属蓝色的涂装金属材质，还原工业阀门常用的漆面质感；安装支架采用深绿色哑光金属材质，模拟重型设备支架的防锈漆面效果；阀杆、弹簧、底部调节支脚采用抛光金属材质，体现传动部件的金属加工质感；手轮中心的转轴部位做了亮面金属的细节区分，提升整体模型的真实感。结构设计上，该阀门采用侧置手轮驱动内部阀杆升降的结构，配合中部的弹簧组件实现阀位的自动复位辅助，下部的三脚式安装支架既可以保证阀门安装后的稳定性，底部的三个可调支脚还可以适配不平整的安装基面，支架与阀体的连接部位做了加强筋与螺栓固定位的细节建模，还原真实的装配连接逻辑。建模过程中对活动部件的运动行程做了预留校验，确保手轮转动时阀杆升降无结构干涉，弹簧的压缩行程与阀杆的运动行程完全匹配，支架的支撑跨度经过重心测算，保证阀门安装后不会出现侧翻问题，整体模型既可以作为阀门结构设计的参考样本，也可以用于工业场景的装配演示、教学素材使用。
