75毫米口径法兰式控水单向阀结构设计

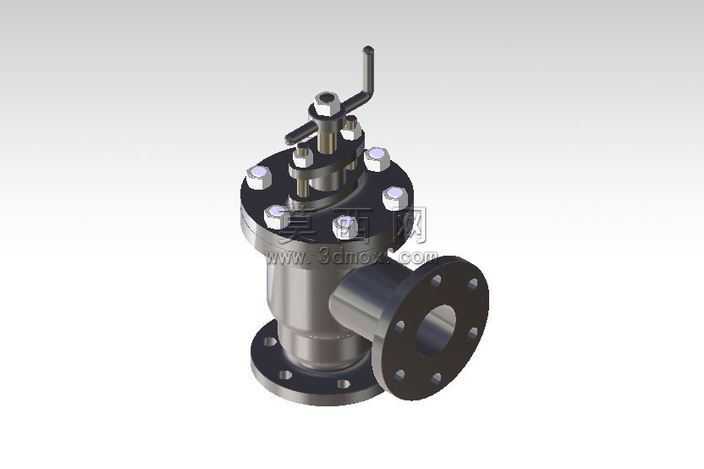

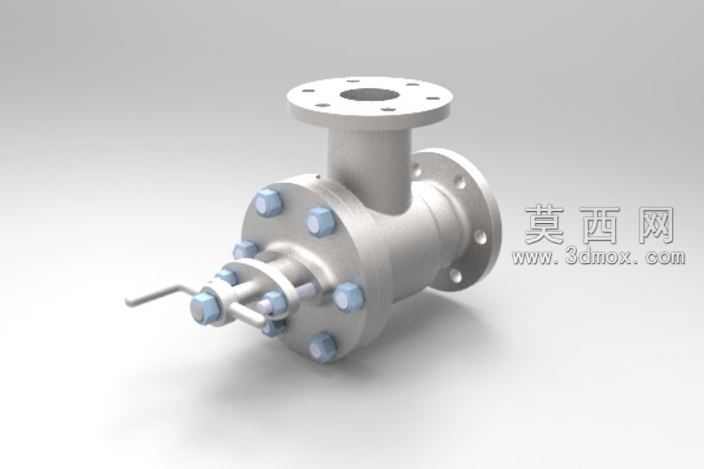

本作品为应用于水路管控场景的75毫米通径单向阀三维建模成果，建模过程围绕工业阀门的实际生产装配逻辑展开，首先梳理单向阀的核心功能需求：即实现管路内水体的单向导通、反向截止，避免水流倒灌引发的管路故障、设备损坏问题。建模阶段先搭建整体结构框架，确定垂直侧部法兰接口、水平两端法兰接口的三通式主体布局，匹配75毫米通径对应的法兰连接尺寸标准，对法兰盘上的螺栓通孔位置、孔径做精准参数化设定，保证接口可与同规格标准管路法兰实现适配对接。主体阀体部分采用一体化铸钢件的建模思路，还原铸造阀体的壁厚均匀性特征，内部流道做顺滑过渡处理，减少流体通过时的阻力损耗。阀瓣启闭结构是建模的核心部分，围绕转轴、密封压合面、启闭限位结构做精细化建模，保证阀瓣开启角度、闭合密封面的贴合精度符合单向止回的功能要求；阀体侧部的阀杆延伸操作结构，搭配手动拨杆设计，可实现应急状态下的手动启闭干预，满足特殊工况的使用需求。紧固件部分对连接阀体端盖的六角螺栓、配套螺母做单独建模，还原螺纹段、六角头的标准结构特征，端盖与阀体之间的密封垫片做薄层实体建模，体现静密封的结构设计。渲染阶段为模型赋予贴合实际工业产品的材质属性：阀体、阀杆、螺栓等金属部件采用哑光不锈钢材质，调整金属粗糙度、反射参数还原金属构件的哑光金属质感，密封垫片采用深色橡胶材质，法兰密封面做精加工金属面的高光处理，场景采用柔和的工业产品展示布光，通过多角度光源投射凸显阀体的结构轮廓、部件装配层次，避免生硬阴影遮挡关键结构细节。整体建模过程严格遵循阀门设计的相关规范，各部件之间保留合理的装配间隙，既还原真实产品的装配关系，也清晰展现内部流道、止回结构的设计逻辑，可用于阀门产品的结构展示、安装教学、方案评审等场景，为同类型控水单向阀的设计优化提供直观的三维参考。
