手动法兰式高温烟气管道烟囱阀

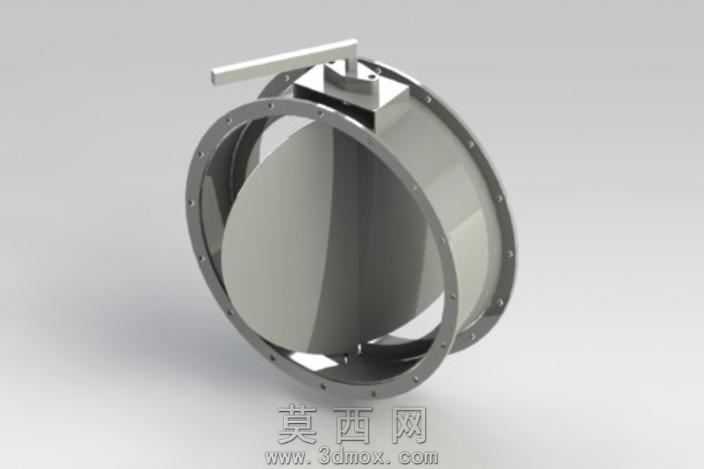

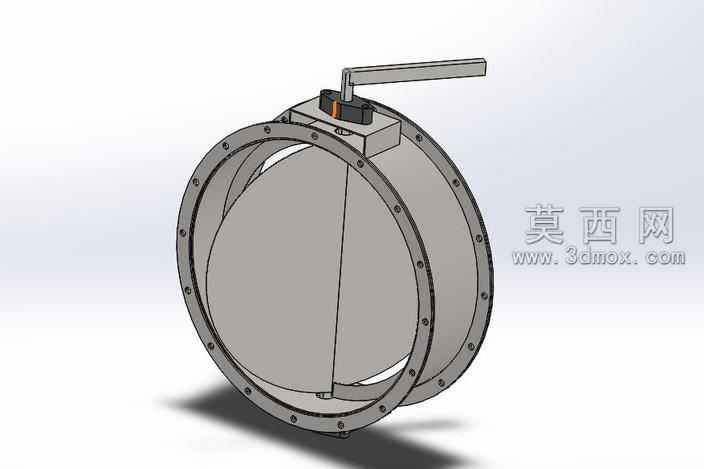

本模型为手动法兰式高温烟气烟囱阀，采用三维参数化建模方式完成全结构设计，整体为圆形法兰对接结构，适配高温烟气、排气类管道的通断与流量调节工况。建模过程中先以管道公称通径为基准参数，绘制阀体法兰的截面草图，通过拉伸特征生成法兰主体，再按法兰密封标准均匀布置螺栓连接孔，保证孔位的圆周等分精度，确保实际安装时可与对应规格管道法兰精准对接。阀板部分采用薄型圆盘式结构，建模时通过旋转特征生成阀板基体，在阀板与阀轴的连接位置设计了加强凸台结构，避免高温工况下阀板受烟气压力产生形变，同时在阀板边缘预留了密封件安装槽位，可适配不同耐温等级的密封填料，满足不同温度烟气的密封需求。驱动部分采用外置手动杠杆式结构，建模时先完成阀轴的回转特征设计，在阀轴穿出阀体的位置设计了密封函结构，减少烟气泄漏风险，再将操作手柄与阀轴顶端做刚性连接约束，手柄采用长力臂结构设计，可降低手动操作时的力矩需求，同时在阀轴与阀体的连接位置设置了定位卡块，可实现阀门开度的多档位固定，方便用户根据实际通风需求调整阀板开合角度。材质渲染上，阀体与阀板部分赋予了碳钢哑光金属材质，模拟实际工业阀门的铸钢表面质感，手柄部分赋予了深色防锈涂层材质，密封件位置赋予了耐高温橡胶材质，各部件的材质区分清晰，可直观呈现阀门的实际材质构成。整体装配过程中严格按照实际装配逻辑添加同轴、面重合等配合约束，阀板可绕阀轴实现0到90度的回转运动，完整模拟阀门从全闭到全开的动作过程，结构设计充分考虑高温烟气工况的使用需求，法兰连接结构安装便捷，手动驱动结构无需外接动力源，可直接应用于工业烟囱、高温排气管道的通风控制场景，模型结构完整无冗余特征，各部件尺寸比例符合工业阀门的实际设计规范，可直接用于结构校核、工况模拟以及安装指导等场景。
