悬垂负载适配传动连接装置

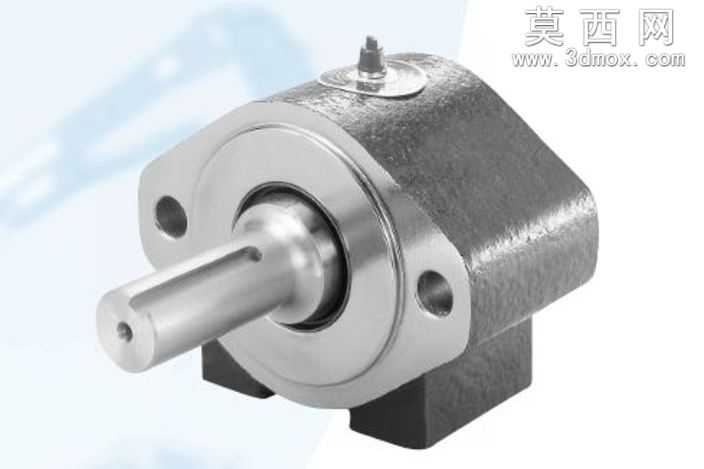

本作品为适配电机与水泵连接的悬垂负载适配装置三维模型，建模阶段采用参数化设计思路，先以旋转特征构建核心输出轴结构，轴端预留定位孔与传动配合段，保证与外接负载的同轴度匹配。主体壳体部分通过拉伸、切除特征完成法兰安装面的造型，法兰上对称布置两个安装通孔，适配SAE A-2规格螺栓的装配尺寸，安装面与轴的垂直度公差在建模时通过几何约束严格控制，避免装配后出现偏载问题。壳体内部预留轴承安装腔，对应功能深槽球轴承的配合尺寸做精确适配，腔体内壁设计润滑脂存储槽，保证运转过程中轴承可获得持续润滑，适配最高4400RPM的运转转速需求。顶部的注油结构采用小尺寸凸台与螺纹孔组合设计，既保证注油操作的便利性，又避免突出结构干涉整体安装。材质渲染阶段，主体壳体采用铸铁哑光金属材质，还原铸件表面的细微颗粒质感，输出轴与法兰端面采用抛光不锈钢材质，突出金属加工面的高光反射效果，安装螺栓采用镀锌钢材质，区分不同部件的材质属性，让整体模型的视觉层次更清晰。结构设计上重点考虑悬垂负载的受力特性，壳体底部设置支撑凸台，可分担轴端负载带来的弯矩，避免轴承承受额外径向力，延长部件使用寿命。整体装配关系通过同轴、重合等配合约束完全还原实际装配逻辑，各部件间无干涉，可直接用于装配模拟与工程图导出，适配电机与水泵的动力传输场景，能有效抵消悬垂安装带来的负载偏移问题，保证动力传输的稳定性。
