40×10mm直流径向鼓风机散热结构

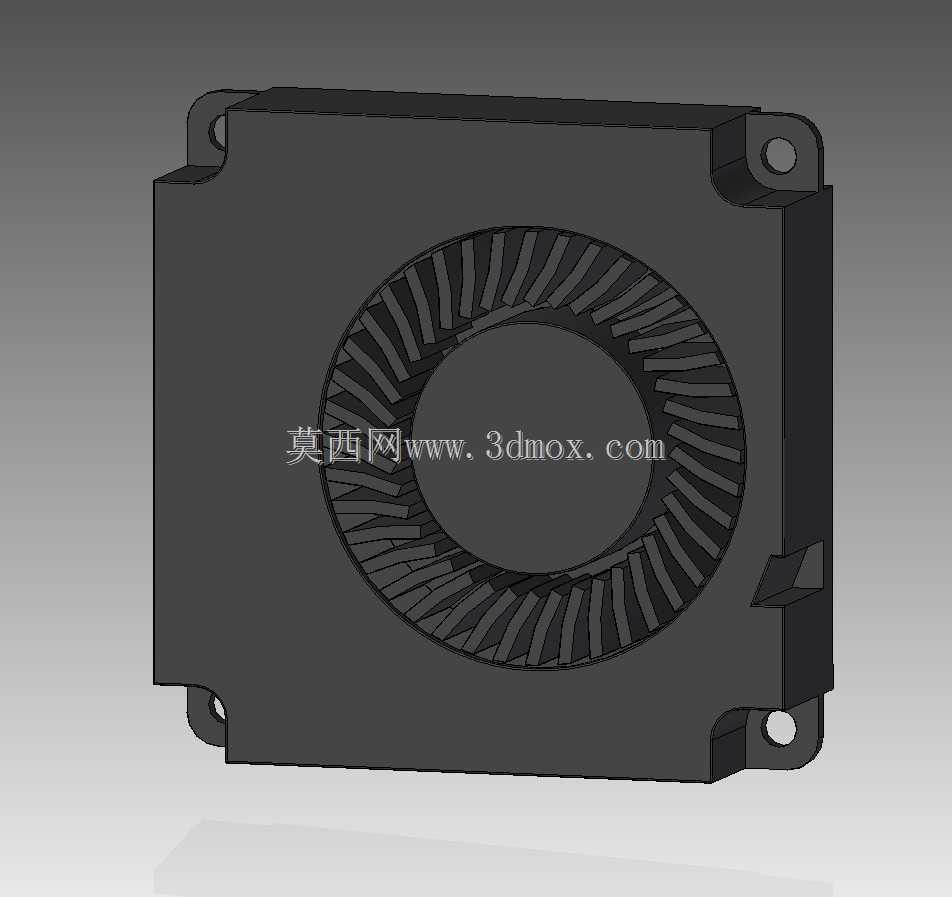

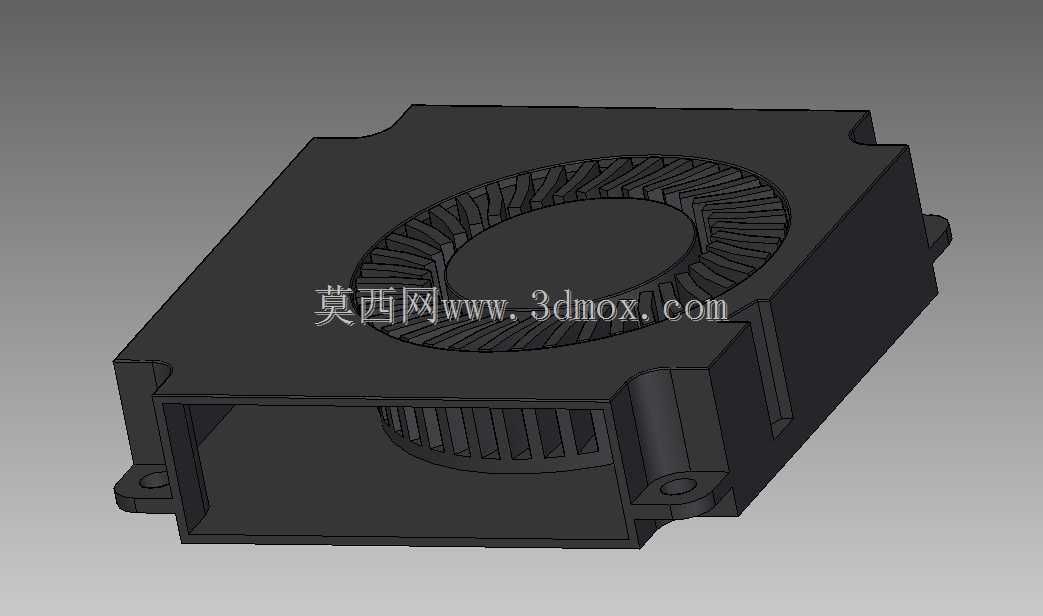

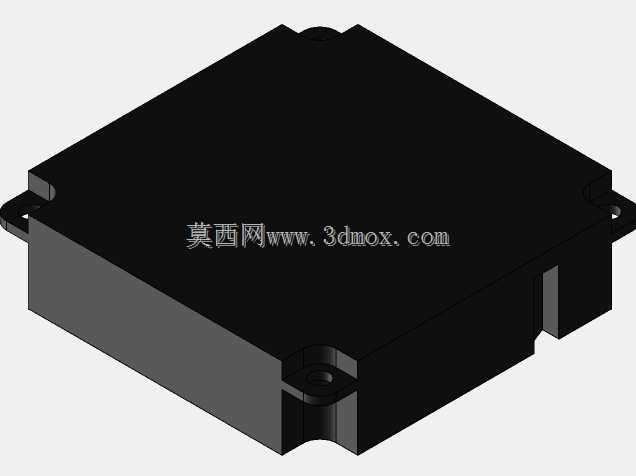

在桌面级熔融沉积成型3D打印设备的热端散热、小型工控主板局部风冷、紧凑型嵌入式电子模组的主动散热场景中，小尺寸径向鼓风机的选型适配一直是结构设计环节容易被忽略的细节。这款40×10mm规格的直流鼓风机，采用侧出风的径向送风结构，区别于常规轴流风扇的直吹气流路径，能够在有限的安装空间内完成90度转向的气流输送，适配设备内部风道需要转折的紧凑布局。从设计逻辑上看，这款风机的外壳采用方正薄型化构型，四个边角预留的安装沉孔位置完全匹配行业通用的40mm方型风机安装孔距，安装时不需要额外定制转接支架，直接使用M3规格的螺丝即可完成固定，10mm的整体厚度能够嵌入厚度空间受限的夹层结构中，不会挤占设备内部的走线、其他功能模块的布置空间。实际使用场景中，这类径向鼓风机的出风风压比同尺寸轴流风扇更高，能够克服打印头附近热端散热鳍片的风阻，将气流集中导向需要散热的部位，避免热端温度过高导致的耗材提前软化堵头问题，同时也能为设备内部的驱动板、步进电机提供稳定的辅助散热气流，降低密闭机壳内部的积热风险。建模过程中还原了风机外壳的卡扣拼接结构、出线侧的避让槽位、进出风口的格栅细节，结构工程师在做整机装配校核时，可以直接将该模型导入装配体，验证安装间隙、风道对接的匹配度，不需要反复测量实物尺寸调整设计。风机的进出风端面做了平直度控制，对接设备内部的导风通道时可以贴合紧密，减少风压泄漏，外壳边角的小圆弧过渡处理，既避免了安装时的锐边磕碰，也不会额外占用安装空间，在小型桌面电子设备、紧凑型散热模组、便携仪器的内部风冷设计中，这类小尺寸径向风机的适配性远优于同规格轴流产品，尤其是在需要将气流引导至狭窄缝隙、垂直转向送风的布局里，能够省去额外设计导风罩的步骤，简化整机结构的同时提升散热效率。
