LX柱型电源变压器散热结构设计

　　在低压配电、工业控制机柜、小型机电设备的供电回路中，这类柱型结构的电源变压器是十分常见的电能转换部件，核心作用是将输入的交流电压转换为适配后端负载的电压等级，同时实现输入输出侧的电气隔离，避免后端弱电回路直接接入强电带来的安全隐患。不同于开放式绕线的小型变压器，这款带一体化散热结构的柱型变压器，主要针对持续负载率较高、安装空间相对紧凑的使用场景设计，比如自动化生产线的控制回路供电、小型工控设备内置电源模块、通讯基站辅助供电单元这类需要长时间稳定运行的场合，能在密闭或半密闭的安装空间内维持合理的工作温升，避免绝缘层过早老化影响使用寿命。

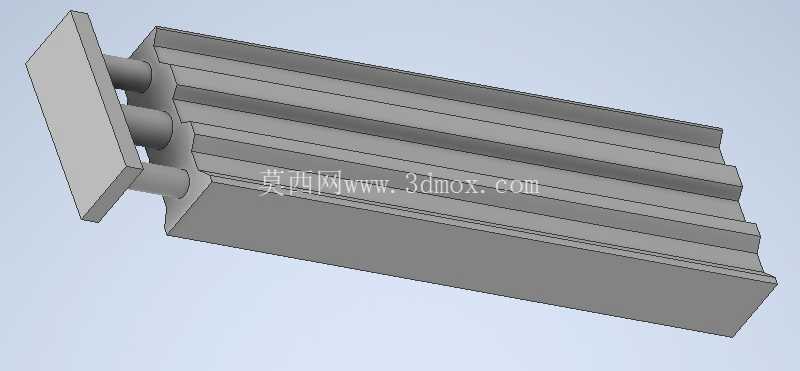

　　从结构设计逻辑来看，这款产品采用柱型排布的绕线基体，三个并排的柱体分别对应三相绕线的安装位，绕线完成后外部通过一体化挤压成型的铝制散热壳体包裹，壳体外侧的多道平行翅片是核心的散热结构，在设计时翅片的间距、厚度、伸出高度都经过热负荷核算：翅片间距控制在3mm左右，既保证自然对流状态下空气可以在翅片间隙内顺畅流通带走热量，又不会因为间距过大浪费壳体的有效散热面积；翅片厚度取1.2mm，兼顾挤压成型的工艺性和结构强度，不会因为运输或安装过程中的轻微磕碰出现翅片变形倒伏，影响局部散热效率。接线端采用侧出式的柱状接线柱搭配端面安装法兰的结构，安装法兰上预留了对应安装孔位，安装时可以直接通过法兰面将变压器固定在机柜的安装板或者设备的内部支架上，不需要额外设计定制固定抱箍，能减少装配环节的零件数量，提升现场装配效率。

　　在安装边界的设计考量上，这款变压器的整体外形为规整的长方体结构，除了接线端的法兰突出部分，主体部分的长宽高比例适配标准DIN导轨安装的预留空间，也可以直接通过法兰面的孔位采用螺丝固定，安装时需要在散热翅片的周边预留至少15mm的通风间隙，不能直接将翅片面贴靠在机柜内壁或者其他发热元件表面，否则会阻断空气对流通道，导致实际散热能力大幅下降。接线柱的伸出长度经过匹配设计，在接好常规规格的冷压端子和绝缘护套后，不会和周边的其他电气元件产生安全距离不足的问题，接线柱之间的电气间隙满足低压电气设备的安全规范要求，避免潮湿或者积尘环境下出现爬电、拉弧的故障。

　　从功能特性上看，一体化的散热壳体除了承担散热作用外，还能对内部的绕线组形成物理防护，避免安装过程中工具磕碰、设备运行过程中震动导致的绕线绝缘层破损，同时金属壳体可以起到一定的电磁屏蔽作用，减少变压器工作时的漏磁对周边敏感弱电元件的信号干扰，这一点在集成了PLC、传感器等弱电部件的工控设备中尤为重要，很多早期开放式结构的变压器就是因为没有屏蔽结构，容易导致周边模拟量传感器出现信号漂移的问题，而这种带金属封闭壳体的结构就能很好地规避这类问题。在绕线基体的结构设计上，三个柱体的同轴度、柱体和散热壳体内腔的配合公差都控制在合理范围内，装配时可以通过导热硅胶将绕线组和壳体内腔填充密实，减少绕线组到壳体之间的热阻，让绕线工作时产生的热量可以快速传导到外部散热翅片上，避免热量在绕线内部积聚导致局部温度过高。

　　在实际选型应用中，这类柱型变压器的散热结构设计不需要额外加装强制风冷风扇，依靠自然空气对流就能满足额定负载下的温升要求，相比带风扇的散热结构，没有转动部件带来的寿命短板和运行噪音，很适合用在对噪音有要求的办公类设备、需要长期免维护运行的户外辅助供电设备中。设计时也充分考虑了不同使用环境的适配性，壳体表面采用阳极氧化处理，在潮湿或者轻度腐蚀的环境下也不会出现锈蚀掉屑的问题，不会因为壳体锈蚀污染设备内部的其他元件，安装法兰的结构强度经过校核，在设备常规运输震动的工况下不会出现法兰断裂、固定松动的问题，接线柱的导电部分采用铜质基材镀锡处理，既能降低接触电阻，也能避免长期使用后接触面氧化导致的接头发热问题。
