11叶片径流涡轮式增压叶轮结构

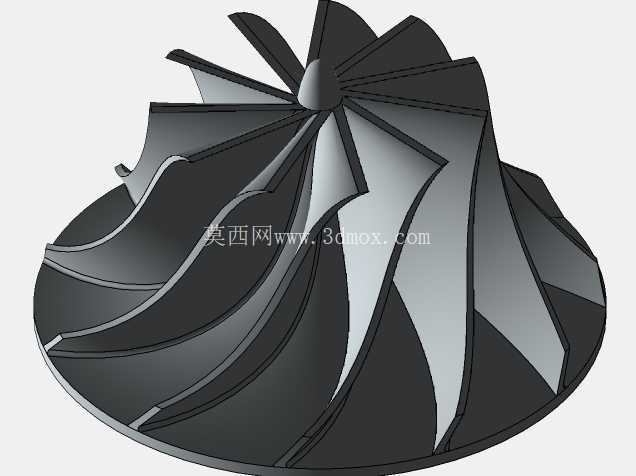

　　这款11叶片径流叶轮，是离心式增压设备的核心气动做功部件，日常多配套在小排量内燃机废气涡轮增压器、微型离心空压机、工业吹扫高压风机这类需要对气体介质做功升压的设备端，直接决定整套设备的压比、流量区间与运行效率。从结构设计逻辑来看，11片长短搭配的三元流叶片沿轮毂锥面周向均匀排布，叶片型线采用后弯式空间曲面设计，进口边顺着气流进入方向做了导圆修型，能大幅降低叶轮高速旋转时的气流入口冲击损失，避免低转速工况下出现气流分离引发的喘振问题；叶片出口边做了等厚修切，保证出口气流沿周向均匀甩出，匹配后续扩压器的流道设计，减少动压转静压过程中的能量损耗。轮毂采用锥台形收敛结构，从进口端到出口端直径逐步放大，既给叶片提供足够的安装支撑刚度，

　　也能顺着气流流动方向逐步压缩流道过流面积，配合叶片完成对气体的逐级加压。安装边界上，叶轮中心预留标准的阶梯轴安装孔，孔内可加工键槽或过盈配合面，能直接与设备的高速输出轴锁紧固定，叶轮背部设计有定位止口，安装时可与轴肩端面完全贴合，保证高速旋转时的同轴度，避免动平衡超标引发的整机振动。实际应用中，这类叶轮的工作转速通常在每分钟数万转级别，设计阶段就需要考虑叶片自身的离心力载荷，叶片根部与轮毂衔接处做了大圆角过渡，消除应力集中点，避免长期高速运行下出现疲劳开裂；叶片型面的曲率变化经过反复迭代，在保证气动效率的同时控制叶片厚度，降低叶轮自身的转动惯量，让设备在工况变化时能更快响应转速调整。不同于普通轴流风扇的平板叶片，

　　这款径流叶轮的所有叶片都是空间扭曲形态，每个截面的安装角都沿叶高方向做渐变调整，能适配从叶根到叶尖不同的线速度差，让整个叶高范围内的气流都能获得均匀的能量输入，不会出现局部区域气流流速过高或过低的问题。在配套设备选型时，这款叶轮的外径尺寸、进口流道直径直接决定设备的额定流量，叶片出口角决定设备能达到的最高压比，安装时必须严格保证叶轮与进风室、扩压器的同轴度，间隙控制在合理区间，间隙过大会导致气流回流降低效率，间隙过小则可能在高速运行时出现刮碰故障。
